Как проверить предохранитель мультиметром

23.07.2026

Не работает прикуриватель, погас блок питания, молчит магнитола: в половине случаев виноват перегоревший предохранитель, и проверяется он за десять секунд. Мультиметр отвечает на вопрос однозначно, а в автомобиле предохранитель можно проверить даже не вынимая из блока. Разберем три способа проверки, покажем, что видно на дисплее у целого и перегоревшего элемента, и объясним, почему одного взгляда на корпус недостаточно.

Признаки перегоревшего предохранителя

Заподозрить предохранитель просто, у его отказа очень характерная картина. Устройство или отдельная функция перестают работать разом, полностью и без предупреждения: только что прикуриватель работал, и вот он мертв, при этом остальная электрика в порядке. Никаких промежуточных стадий, мигания или слабой работы не бывает, цепь просто разорвана.

Второй характерный признак это отказ сразу нескольких потребителей, запитанных от одной цепи. Например, вместе с прикуривателем перестала работать магнитола, потому что оба сидят на одном предохранителе. В бытовой технике картина та же: устройство не подает признаков жизни, не светится индикатор, не гудит трансформатор, будто его выдернули из розетки. Все это повод проверить защиту, прежде чем разбирать аппарат дальше.

Где искать предохранитель

Прежде чем проверять, элемент надо найти. В автомобиле предохранители собраны в монтажные блоки, обычно их два: один в салоне под панелью или у ног водителя, второй под капотом рядом с аккумулятором. На крышке блока нанесена схема с номерами и назначением каждой цепи, по ней и находят нужный.

В бытовой технике и электронике предохранитель стоит на входе питания, сразу за разъемом сетевого шнура или за выключателем. На плате его легко узнать по цилиндрическому держателю с двумя пружинными скобами, иногда закрытому пластиковым колпачком. В блоках питания и зарядных устройствах он часто в термоусадочной трубке, впаян прямо в плату. Реже встречается держатель на корпусе с откручивающейся крышкой, снаружи прибора.

Почему осмотра недостаточно

Первое, что делают с подозрительным предохранителем, это смотрят на него. У стеклянного корпуса тонкая перемычка видна насквозь: если она оборвана или внутри появился темный налет от испарившегося металла, вопрос закрыт. Но полагаться только на глаза нельзя, и вот почему.

Во-первых, перемычка нередко перегорает у самого края, прямо под металлическим колпачком, и снаружи это не видно совсем. Во-вторых, керамические корпуса непрозрачны в принципе, а у автомобильных плоских элементов пластик часто мутный или темный. В-третьих, бывает наоборот: перемычка цела на вид, но потеряла контакт с колпачком. Поэтому осмотр это только первый шаг, а точный ответ дает мультиметр. Устройство и типы этих элементов мы разбирали в статье про виды и маркировку предохранителей.

Подготовка к проверке

Проверка простая, но пара правил обязательна. Если предохранитель вынимается, обесточьте устройство перед его извлечением. В автомобиле выключите зажигание, в бытовой технике выньте вилку из розетки. Для сетевой техники это не формальность, а безопасность: предохранитель стоит на входе питания, и рядом с ним живет сетевое напряжение.

Из блока или держателя элемент вынимают аккуратно, у автомобильных для этого есть пластиковый пинцет, обычно он лежит прямо в монтажном блоке. Мультиметр понадобится в режиме прозвонки или сопротивления, общие приемы работы с прибором собраны в статье о том, как пользоваться мультиметром.

Способ 1: прозвонка

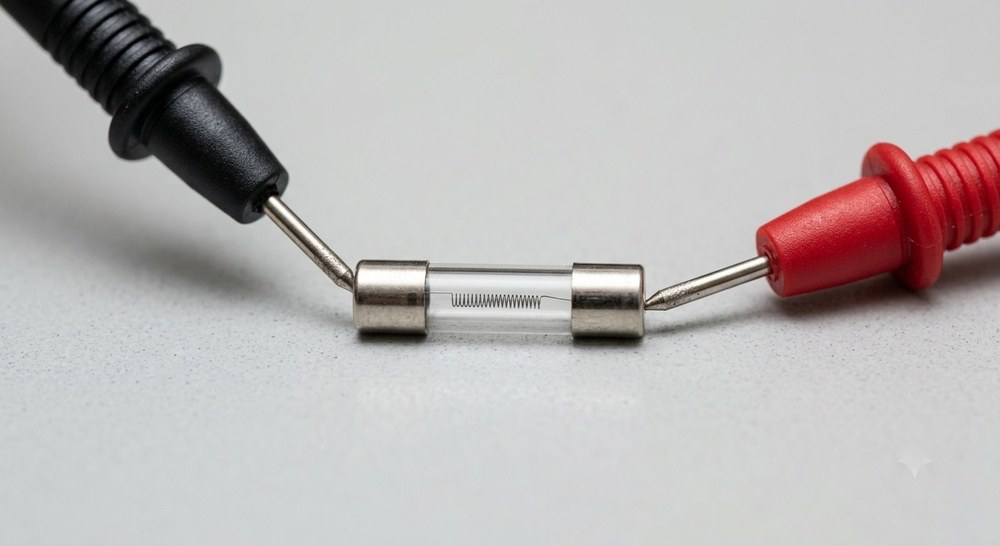

Самый быстрый и самый популярный способ. Ставим мультиметр в режим прозвонки, тот, что со значком звука, и прикладываем щупы к двум металлическим контактам предохранителя. Полярность роли не играет, щупы можно менять местами как угодно, предохранитель это просто перемычка. Прозвонка предохранителя мультиметром

Результат читается мгновенно. Прибор пищит, показывая сопротивление около нуля, значит перемычка цела и предохранитель исправен. Прибор молчит, а на дисплее единица или OL, значит внутри обрыв, элемент перегорел и подлежит замене. Промежуточных состояний у плавкого предохранителя не бывает: он либо проводит, либо нет. Если прибор пищит с задержкой или показания скачут, дело обычно не в самом элементе, а в плохом контакте щупов с окисленными колпачками, зачистите их и повторите.

Способ 2: режим сопротивления

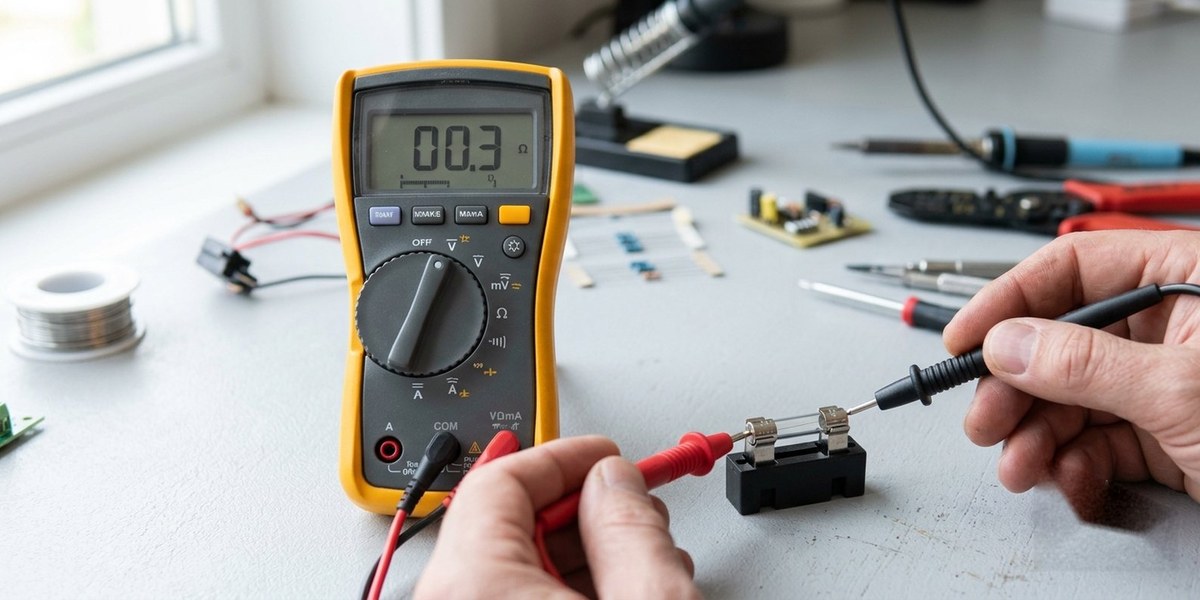

Если звуковой прозвонки в приборе нет, работает режим измерения сопротивления, и результат тот же. Ставим мультиметр на самый младший предел сопротивления и касаемся щупами контактов.

Исправный предохранитель показывает сопротивление около нуля, обычно доли ома. Перегоревший дает бесконечность или OL. Тонкость для аккуратного измерения: сами щупы прибора имеют собственное сопротивление, как правило от 0,1 до 0,5 Ом. Поэтому если хотите точности, сначала замкните щупы между собой и запомните показание, а потом вычтите его из результата. Для ответа на вопрос цел или нет это не нужно, но полезно, когда меряете мощный низкоомный элемент.

Способ 3: не вынимая из блока

Самый удобный способ в автомобиле, где предохранителей два десятка и перебирать их по одному долго. Проверяем прямо в гнезде, по наличию напряжения на обоих контактах.

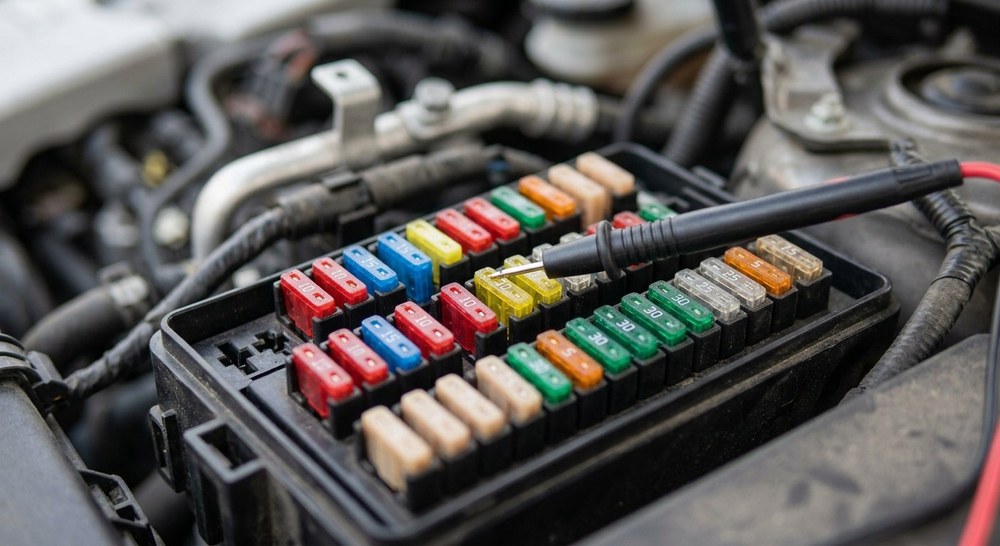

Порядок такой. Переводим мультиметр в режим измерения постоянного напряжения на предел 20 вольт. Включаем зажигание и ту цепь, которая не работает, например свет или прикуриватель. Черный щуп сажаем на массу автомобиля, любую неокрашенную металлическую деталь кузова. Красным щупом поочередно касаемся двух контактов предохранителя. У плоских автомобильных элементов для этого сверху предусмотрены два маленьких окошка, снимать деталь не нужно. Проверка предохранителя в автомобильном блоке мультиметром

Читаем результат. Если напряжение около 12 вольт есть на обоих контактах, предохранитель цел, ток через него проходит, и проблему надо искать дальше по цепи. Если напряжение есть только на одном контакте, а на втором ноль, значит цепь разорвана внутри и элемент перегорел. Если напряжения нет ни на одном контакте, до предохранителя не доходит питание, и причина выше по цепи.

Этот способ работает только на включенной цепи и требует аккуратности. В автомобиле с его 12 вольтами он безопасен, а вот в сетевой технике с напряжением 220 вольт измерять под напряжением без опыта и защиты нельзя. Там предохранитель обесточивают и вынимают.

Проверка без мультиметра

Если прибора под рукой нет, выручает старый способ с лампочкой. Понадобятся батарейка и маломощная лампа накаливания, рассчитанные на одно напряжение, например батарейка на 1,5 вольта и такая же лампочка. Собираем последовательную цепь: плюс батарейки, один контакт предохранителя, второй контакт, лампочка, минус батарейки.

Лампа загорелась, значит ток идет, и предохранитель цел. Не загорелась, значит внутри обрыв. Способ грубый и годится только для проверки самой перемычки, но в дороге или на даче выручает. Есть и автомобильный вариант этого приема, контрольная лампа на 12 вольт, которой проверяют наличие напряжения прямо в блоке.

Таблица показаний

Свод того, что показывает прибор в каждом режиме.

Режим	Показание	Состояние
Прозвонка	писк, около нуля	предохранитель цел
Прозвонка	тишина, OL	перегорел, замена
Сопротивление	доли ома	цел
Сопротивление	бесконечность	перегорел, замена
Напряжение в блоке	есть на обоих контактах	цел, искать дальше по цепи
Напряжение в блоке	есть только на одном	перегорел, замена

Нюанс с самовосстанавливающимися

Отдельно стоит сказать про самовосстанавливающиеся элементы, те самые PPTC. С ними обычная прозвонка работает не так однозначно. В спокойном состоянии такой элемент проводит ток и звонится малым сопротивлением, как обычный целый предохранитель. Но если он только что сработал и еще горячий, сопротивление у него огромное, и прибор покажет обрыв.

Отсюда практический вывод: дайте элементу остыть несколько минут и проверьте снова. Восстановился и стал проводить, значит он жив, а срабатывание было вызвано перегрузкой в цепи. Не восстановился и после остывания, элемент действительно вышел из строя. Подробнее про такие приборы мы писали в статье про виды предохранителей.

Что делать после замены

Найти перегоревший предохранитель это половина дела. Дальше правильный порядок такой.

Ставьте точно такой же. Совпадать должны номинальный ток, напряжение, быстродействие и типоразмер корпуса. Ставить больший номинал нельзя ни при каких условиях, сгорит проводка.
Проверьте, не перегорает ли новый сразу. Если новый элемент уходит мгновенно, в цепи есть короткое замыкание, и его нужно искать, а не менять предохранители дальше.
Ищите причину при повторных перегораниях. Частые виновники это пробитые полупроводники в блоке питания, о их проверке мы писали в статьях про проверку диода мультиметром и проверку транзистора, а также перетертая проводка и заклинившие моторы.

Предохранители на замену любого типа, от миниатюрных стеклянных до автомобильных плоских и самовосстанавливающихся, с параметрами в карточках удобно подобрать в разделе защиты цепей каталога Эиком, там встроены фильтры по току, напряжению и типу корпуса.

Частые ошибки

Проверка предохранителя элементарна, но и в ней ошибаются.

Поверили глазам. Перемычка часто рвется под колпачком и на вид кажется целой. Проверяйте прибором.
Проверяли в режиме напряжения снятый элемент. Вынутый из цепи предохранитель проверяют прозвонкой или сопротивлением, напряжения на нем взяться неоткуда.
Меряли, не обесточив сетевую технику. В цепях 220 вольт это опасно. Обесточьте и выньте.
Поставили номинал побольше. Самая дорогая ошибка: защита перестает работать, а следующей сгорает проводка или сама техника.
Не нашли причину. Замена без поиска неисправности означает, что новый элемент скоро перегорит снова.

Частые вопросы

Как понять, что предохранитель перегорел?

Самый надежный способ это прозвонка мультиметром: у целого элемента прибор пищит и показывает около нуля, у перегоревшего молчит и показывает бесконечность. Визуально об обрыве говорит порванная перемычка или темный налет внутри стеклянного корпуса, но осмотр не всегда показателен.

Можно ли проверить предохранитель, не вынимая его?

Да, по напряжению. В автомобиле включают проблемную цепь, черный щуп сажают на массу, а красным касаются двух контактов предохранителя, для чего сверху предусмотрены окошки. Напряжение на обоих контактах означает, что элемент цел, наличие только на одном означает обрыв.

Какое сопротивление у исправного предохранителя?

Близкое к нулю, обычно доли ома. Точное значение зависит от номинала и включает сопротивление щупов прибора, которое составляет от 0,1 до 0,5 Ом. Для вердикта важна не точная цифра, а сам факт: цепь проводит или разорвана.

Почему новый предохранитель сразу перегорает?

Значит, в цепи есть неисправность: короткое замыкание, пробитый полупроводник, перетертая изоляция или заклинившая нагрузка. Предохранитель честно выполняет свою работу. Менять его дальше бессмысленно, надо искать и устранять причину.

Итог: прозвонка или режим сопротивления дают ответ за секунды, а в автомобиле предохранитель проверяется прямо в блоке по напряжению на двух контактах. Целый пищит и звонится около нуля, перегоревший показывает обрыв. После замены обязательно убедитесь, что новый элемент не уходит сразу. Предохранители всех типов с фильтрами по параметрам есть в каталоге Эиком.
