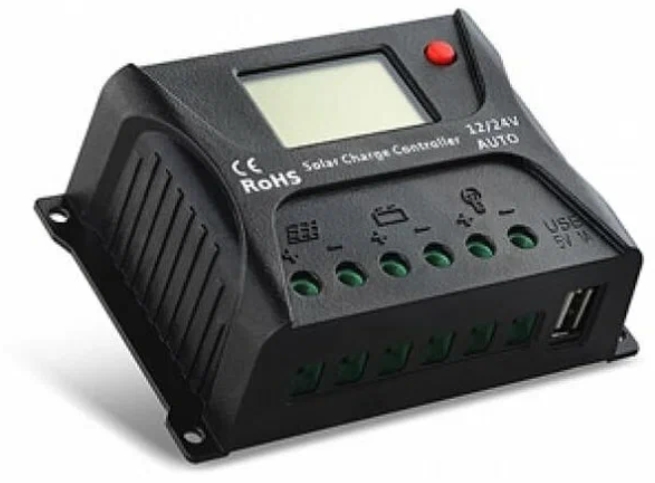

Регуляторы MPPT и PWM в фотоэлектрических системах

Сегодня уже трудно оспорить тот факт, что грамотно спроектированные и смонтированные фотоэлектрические системы приносят ощутимую выгоду как владельцу, так и всей энергосистеме. Даже небольшая солнечная установка, не требующая постоянного технического обслуживания, позволяет пользователю частично или полностью покрывать собственные потребности в электроэнергии. Владелец такой станции фактически становится производителем электричества, что напрямую отражается на снижении расходов на оплату счетов.

При использовании накопителей энергии возможности расширяются: в определённых условиях система способна функционировать автономно, независимо от централизованной сети. Это особенно актуально для объектов с переменной нагрузкой или удалённых площадок. С точки зрения энергосистемы вырабатываемая солнечными панелями энергия условно бесплатна, поскольку инвестиции в оборудование несёт сам пользователь. В периоды интенсивной солнечной активности значительные объёмы генерации позволяют гибче управлять работой традиционных электростанций и снижать выбросы парниковых газов.

Для достижения максимальной эффективности фотоэлектрической установки необходимо соблюдение нескольких ключевых условий. Прежде всего панели должны быть размещены в зоне, свободной от затенения. Любые строения, конструкции или высокие деревья, отбрасывающие тень, существенно снижают выходную мощность. Важна и ориентация модулей — оптимальным считается южное направление, обеспечивающее наибольшую продолжительность солнечного облучения в течение дня. Существенную роль играет и угол наклона относительно горизонта: корректно выбранное положение повышает суммарную выработку энергии.

Помимо крупных систем, широкое распространение получили компактные автономные решения. Небольшие панели в сочетании с аккумулятором используются как мобильные источники питания, например, в туристических лагерях или на выездных объектах. Такие установки относятся к категории off-grid, то есть не подключены к общей сети. При правильной ориентации панель получает максимум солнечного излучения, однако возникает вопрос: достаточно ли этого для полной реализации потенциала генератора?

На практике — нет. Для оптимизации процесса зарядки и повышения эффективности применяются специальные устройства — солнечные регуляторы. Именно они обеспечивают стабильную и максимально эффективную работу фотоэлектрической системы.

Солнечный регулятор — что это такое?

Чтобы понять назначение солнечного регулятора, необходимо обратиться к базовому принципу генерации энергии в фотоэлектрических панелях.

Мощность панели определяется формулой:
P = U х I
где:
P — мощность, выраженная в ваттах;
U — напряжение в вольтах;
I — сила тока в амперах.

Из формулы следует, что мощность является произведением напряжения и тока. Однако в реальных условиях оба параметра изменяются в зависимости от освещённости, температуры и нагрузки. Без дополнительного управления это приводит к нестабильной работе системы и снижению суммарной выработки электроэнергии.

Для поддержания оптимального соотношения между током и напряжением используется солнечный регулятор. Его задача — обеспечить корректную передачу энергии от панели к аккумулятору, предотвращая перезаряд, глубокий разряд и потери мощности. Согласно вольт-амперной характеристике панели максимальная мощность достигается в определённой рабочей точке. Регулятор стремится удерживать систему именно в этом режиме, минимизируя время зарядки и повышая общий КПД установки. Более продвинутые модели способны отслеживать точку максимальной мощности и автоматически корректировать параметры работы.

Использование регулятора позволяет эффективно генерировать электроэнергию даже при переменной облачности. Более того, грамотная настройка системы может сократить потребность в увеличении количества панелей при наращивании мощности.

PWM или MPPT?

На практике применяются два основных типа солнечных регуляторов: PWM (Pulse Width Modulation) и MPPT (Maximum Power Point Tracking). Они различаются принципом работы, стоимостью, эффективностью и способностью адаптироваться к меняющимся погодным условиям. Чтобы определить целесообразность использования более дорогостоящего решения, необходимо понимать особенности каждого варианта.

Регуляторы PWM

Принцип работы PWM-регулятора основан на широтно-импульсной модуляции. Устройство передаёт в аккумулятор короткие импульсы напряжения, регулируя их длительность и частоту. Таким образом поддерживается стабильный уровень заряда без риска перезаряда или чрезмерного разряда батареи. Речь идёт не только о предотвращении перегрева, но и о снижении вероятности газообразования в аккумуляторе.

По мере увеличения степени заряда регулятор сокращает длительность импульсов, поддерживая требуемый уровень энергии. Это положительно влияет на срок службы аккумулятора и повышает надёжность всей системы.

Преимущества PWM-регуляторов:

• более доступная стоимость по сравнению с MPPT-устройствами;
• защита аккумулятора от перегрева и нежелательных химических процессов;
• продление ресурса батареи;
• широкий выбор моделей на рынке;
• быстрое использование доступной мощности при стабильном солнечном освещении.

Недостатки PWM-регуляторов:

• для корректной работы требуется соответствие входного напряжения напряжению аккумулятора;
• наиболее эффективно работают при ярком солнечном свете, чувствительны к затенению;
• при высоких токах могут создавать электромагнитные помехи.

Регуляторы MPPT — преимущества и принцип работы

Солнечные контроллеры MPPT представляют собой устройства, способные постоянно удерживать систему в точке максимальной мощности панели. Их работа основана на интеллектуальном управлении напряжением и током таким образом, чтобы аккумулятор получал максимально возможный заряд при текущих условиях освещённости. В отличие от PWM-регуляторов, такие решения не просто передают энергию, а оптимизируют её преобразование, извлекая максимум из каждого ватта, доступного в данный момент.

Главная особенность MPPT заключается в динамическом отслеживании рабочей точки панели. Освещённость в течение дня изменяется: утренние и вечерние часы, облачность, рассеянный свет — всё это влияет на параметры генерации. MPPT-контроллер адаптируется к этим изменениям, корректируя режим работы системы. В результате установка эффективно функционирует не только при ярком солнце, но и при слабом освещении. По сравнению с PWM-решениями прирост эффективности в неблагоприятных условиях может достигать примерно 30%. Дополнительным преимуществом является снижение потерь при зарядке аккумулятора и более рациональное использование накопленной энергии.

Безусловно, высокая технологичность отражается на стоимости оборудования. Однако такие вложения оправданы: стабильная генерация в течение всего светового дня позволяет быстрее окупить систему и повысить её общую производительность независимо от погодных условий.

Для достижения максимального эффекта панели в системе с MPPT обычно соединяют последовательно. Такая конфигурация повышает рабочее напряжение и позволяет регулятору эффективнее преобразовывать энергию. По сравнению с параллельным подключением модулей в сочетании с PWM это решение обеспечивает более высокий КПД. При этом крайне важно соблюдать ограничения по максимальному входному напряжению, установленные производителем оборудования, чтобы избежать повреждения компонентов.

Методы отслеживания точки максимума мощности

Функция поиска точки максимальной мощности реализуется с помощью различных алгоритмов, отличающихся точностью и скоростью реакции:

• Метод возмущений и наблюдений (Perturb and Observe). По сути это итерационный способ подбора оптимальной точки. Контроллер незначительно изменяет рабочие параметры и анализирует, привело ли это к увеличению или уменьшению выходной мощности. В зависимости от результата корректировка продолжается в выбранном направлении. Шаг изменения, как правило, остаётся постоянным для каждой итерации.
• Метод инкрементальной проводимости. Более продвинутый алгоритм, основанный на анализе изменения тока и напряжения. Сравнивая их прирост, система вычисляет, в каком направлении следует корректировать рабочую точку для достижения максимальной мощности. Такой подход обеспечивает более точное и быстрое реагирование на изменения освещённости.
• Температурный метод. В этом случае в расчёт принимается температура панели. Сопоставляя фактическое значение с эталонным, регулятор определяет предполагаемую оптимальную рабочую точку. Однако при частичном затенении или неравномерном нагреве данный способ может давать менее точные результаты.

Выбор регулятора для фотоэлектрической установки

Подбор подходящего контроллера требует анализа не только параметров солнечных модулей, но и характеристик аккумуляторной батареи, а также профиля нагрузки.

Независимо от того, используется ли PWM или MPPT, необходимо учитывать следующие факторы:

1. Номинальная мощность панелей. Регулятор должен обеспечивать безопасную и эффективную зарядку при максимальной возможной генерации, исключая перегрузку системы.
2. Рабочее напряжение панелей. Оно должно соответствовать допустимым пределам аккумулятора и не превышать максимального входного напряжения контроллера.
3. Пиковая потребляемая мощность. Зарядный ток устройства должен быть равен или выше суммарного потребления подключённых нагрузок, чтобы компенсировать расход энергии.
4. Ток короткого замыкания модулей. Характеристики регулятора обязаны предусматривать запас по току относительно максимального значения, указанного для панели.
5. Ёмкость аккумулятора. От правильно подобранного соотношения ёмкости и зарядного тока зависит скорость восстановления заряда и стабильность работы всей системы.

Грамотно выбранный солнечный регулятор позволяет существенно повысить эффективность фотоэлектрической установки и оптимизировать её экономические показатели. PWM-модели привлекают доступной ценой и простотой, тогда как MPPT-решения обеспечивают более высокую производительность и адаптивность к изменяющимся условиям. Окончательный выбор должен основываться на параметрах конкретной системы, условиях эксплуатации и ожидаемом уровне отдачи.
