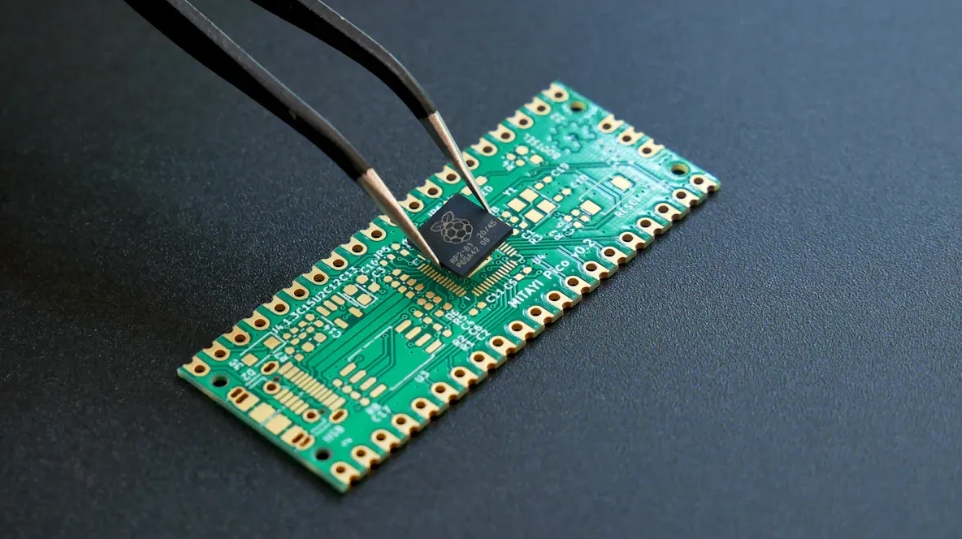

Как выбрать микроконтроллер для проекта: критерии и подход

Разработка нового электронного устройства всегда начинается с анализа задач и подбора элементной базы. Один из наиболее ответственных этапов — выбор ключевых компонентов, и на практике он далеко не всегда оказывается простым. В последние годы инженерам нередко приходилось сталкиваться с дефицитом отдельных позиций и оперативно заменять их аналогами с близкими характеристиками, иногда даже перерабатывая печатную плату. Центральным элементом большинства современных устройств является микроконтроллер, от которого во многом зависят функциональность, производительность и перспективы модернизации изделия.

Иногда выбор микроконтроллера определяется уже имеющимся опытом разработчика или доступной инфраструктурой — отладочными средствами, библиотеками, наработанным программным кодом. Однако при появлении новых требований или переходе к иной архитектуре приходится заново анализировать целый комплекс параметров. Важно учитывать не только технические характеристики, но и условия эксплуатации, энергопотребление, совместимость с периферией и доступность компонентов у поставщика, например, в компании «Эиком».

Выбор микроконтроллера осуществляется на раннем этапе проектирования. При предварительном рассмотрении возможных архитектур логично разделить их на три основные группы: решения с 8-, 16- и 32-битным ядром. Формально жестких правил выбора не существует, однако на практике приходится учитывать множество факторов, влияющих на итоговое решение. На старте проекта зачастую трудно точно определить, какие функции окажутся критичными. Например, расширенный температурный диапазон и наличие встроенных интерфейсов могут вступать в противоречие с требованиями по минимальному энергопотреблению.

Описание проекта

Подбор компонентов — это всегда поиск баланса между техническими параметрами, стоимостью, доступностью и производственными возможностями. Это в полной мере относится и к микроконтроллеру. Его выбор влияет не только на характеристики текущей версии устройства, но и на потенциал дальнейшего развития и масштабирования. Ошибка на этом этапе способна привести к ограничениям в будущем или к дополнительным затратам на модернизацию.

Рациональным подходом является формирование предварительной спецификации требований. Такой документ облегчает сопоставление параметров различных микроконтроллеров и позволяет системно оценить их функциональные возможности.

Первая часть описания должна включать ключевые функции устройства, то есть четкое понимание его назначения и принципов работы.

В рамках этой проработки необходимо ответить на следующие вопросы:

• Какие задачи будет выполнять разрабатываемое устройство?
• Какие входные и выходные сигналы предполагаются? Каковы их уровни напряжения и тока, частотные параметры?
• Планируется ли взаимодействие с внешней средой? Потребуются ли беспроводные интерфейсы? Будет ли информация выводиться на графический или символьный дисплей?
• Какие данные предполагается хранить в памяти и каков их объем? Нужно ли сохранять информацию при отключении питания?
• Какой должна быть скорость отклика системы на внешние события?
• На каком языке программирования будет реализовано управляющее приложение? Этот фактор напрямую влияет на требования к объему Flash-памяти и ОЗУ.

После определения функциональных задач следует перейти к анализу ограничений проекта:

• Какова целевая себестоимость изделия? Это влияет на допустимую стоимость компонентов и монтаж.
• Какие требования предъявляются к питанию? Предусмотрена ли автономная работа? Каково требуемое время функционирования от батареи или аккумулятора?
• Какие габаритные ограничения накладываются на устройство? В каком корпусе оно будет размещено?
• Предназначено ли устройство для промышленного, бытового либо специализированного применения?

На основании этих данных можно предварительно оценить необходимые ресурсы микроконтроллера: объем оперативной и программной памяти, количество линий ввода-вывода, перечень встроенных периферийных модулей и требуемую вычислительную производительность ядра.

На данном этапе не требуется абсолютная точность расчетов. Задача состоит в формировании ориентировочных требований, позволяющих сопоставить характеристики различных семейств микроконтроллеров. Например, для устройств с базовой логикой управления, устойчивостью к электромагнитным помехам и поддержкой простых режимов энергосбережения зачастую достаточно 8-битных решений. Если же требуется многозадачность, гибкое управление энергопотреблением, высокая производительность или возможность работы под управлением операционной системы, целесообразно рассматривать 32-битные архитектуры.

Критерии выбора

Для упрощения процесса выбора микроконтроллера можно использовать набор практических критериев. Их следует рассматривать как ориентиры, расставляя приоритеты в зависимости от особенностей конкретного проекта. В одних случаях решающим фактором будет энергопотребление, в других — вычислительная мощность или количество встроенных интерфейсов.

Тип питания

Для портативных устройств, питающихся от батарей или аккумуляторов, энергопотребление является критическим параметром. Микроконтроллер в таком изделии должен обеспечивать минимальный расход энергии как в активном режиме, так и в состоянии ожидания. Большую часть времени подобные устройства работают в спящем режиме, пробуждаясь лишь для выполнения коротких операций.

В сетевых устройствах требования к энергосбережению менее жесткие, однако современные тенденции также предполагают использование энергоэффективных решений.

Для автономных систем предпочтительны микроконтроллеры с высокой производительностью на единицу потребляемой мощности. Эффективное ядро позволяет быстро выполнить вычисления после выхода из сна и вновь перейти в режим минимального потребления. Во многих случаях оптимальным выбором становятся 32-битные решения с развитой системой управления питанием. В стационарных устройствах приоритетом чаще выступает производительность, достаточная для реализации требуемого функционала.

Дополнительным преимуществом является наличие нескольких режимов пониженного энергопотребления. 32-битные микроконтроллеры обычно поддерживают разнообразные уровни сна, тогда как простые 8-битные решения ограничиваются одним-двумя вариантами. Гибкость в управлении режимами позволяет существенно снизить среднее энергопотребление и увеличить время автономной работы.

Значение напряжения питания

Напряжение питания необходимо анализировать минимум в двух аспектах. Первый — влияние на быстродействие. Как правило, снижение питающего напряжения ограничивает максимальную тактовую частоту ядра. Это напрямую отражается на скорости выполнения кода и должно учитываться при проектировании.

Второй аспект связан с совместимостью с внешними компонентами. Если периферийные устройства требуют более высокого уровня напряжения, может возникнуть необходимость применения согласующих схем или преобразователей уровней. В отдельных случаях приходится пересматривать выбранный диапазон питания микроконтроллера.
Также напряжение питания влияет на тепловыделение, однако в большинстве приложений микроконтроллеры не требуют специального охлаждения.

Число контактов и их тип

Количество и функциональность выводов микроконтроллера — еще один ключевой критерий. Для корректной оценки необходимо иметь предварительное представление о структуре будущего устройства: тип используемого дисплея, наличие интерфейсов связи, количество кнопок, датчиков и аналоговых каналов.

Важно заранее определить:

• число цифровых входов и выходов;
• количество аналоговых входов/выходов;
• потребность в специализированных интерфейсах (SPI, I2C, UART и др.);
• необходимость аппаратных модулей ШИМ, АЦП, таймеров.

Только после детальной проработки архитектуры можно оценить требуемое количество выводов и выбрать подходящий корпус микроконтроллера.
Разумеется, существует возможность применения внешних расширителей ввода-вывода с последовательным интерфейсом. Это уменьшает потребность в количестве выводов, но усложняет программную часть, увеличивает сложность печатной платы и может повлиять на надежность запуска системы. Поэтому выбор по числу контактов всегда представляет собой компромисс между аппаратной простотой и программной сложностью.

Особые, дополнительные требования

Современные микроконтроллеры оснащаются широким набором встроенных периферийных модулей, способных существенно упростить архитектуру устройства. В их состав входят аппаратные блоки управления двигателями, интерфейсы для работы с силовыми преобразователями, развитые системы ШИМ с большим количеством независимых каналов, а также контроллеры USB и других коммуникационных интерфейсов. Наличие таких модулей позволяет отказаться от части внешних компонентов, уменьшить сложность схемы и сократить объем программного кода.

Например, микроконтроллер с большим числом аппаратных ШИМ-генераторов дает возможность напрямую управлять несколькими сервоприводами в составе манипулятора без привлечения дополнительных таймеров или внешних драйверов. Встроенная поддержка USB избавляет от необходимости интеграции отдельного контроллера интерфейса. Аппаратная реализация типовых функций ускоряет работу системы и обеспечивает более быстрый старт устройства после подачи питания. По этой причине при выборе микроконтроллера следует внимательно анализировать перечень встроенных периферийных блоков и специализированных возможностей.

Отдельного внимания требует характер обрабатываемых сигналов. Если проект предполагает работу с аналоговыми сигналами, микроконтроллер должен обладать достаточной вычислительной мощностью и необходимым числом АЦП с требуемой частотой дискретизации. Оптимальным решением будет наличие аппаратной поддержки обработки данных — модулей DMA для прямого доступа к памяти, блока MAC (умножение с накоплением), DSP-расширений или FPU для операций с плавающей запятой. Такие средства позволяют эффективно выполнять цифровую фильтрацию и анализ сигналов без чрезмерной нагрузки на центральное ядро.

Скорость работы ядра и периферийных систем

Решение о том, реализовывать ли определенные функции аппаратно или программно, оказывает влияние на всю архитектуру проекта. Аппаратная реализация снижает требования к вычислительной мощности ядра и упрощает структуру программы. Программный подход, напротив, может быть более гибким, но увеличивает нагрузку на процессор.

Классический пример — интерфейс UART. Его можно реализовать программно, однако в этом случае процессор должен постоянно отслеживать состояние входной линии или обслуживать частые прерывания. Это приводит к значительной загрузке ЦП (центрального процессора) и может ограничить возможность одновременной работы с другими периферийными устройствами. Аппаратный UART решает эту задачу значительно эффективнее.

Аналогичная ситуация возникает при работе с графическим дисплеем. Передача больших массивов данных, особенно при высоком разрешении, может замедлить выполнение основной программы. В таких случаях применение контроллера прямого доступа к памяти (DMA) позволяет передавать данные через аппаратный SPI или параллельный интерфейс без участия ядра, что заметно повышает общую производительность системы.

Таким образом, выбор между аппаратной и программной реализацией функций должен учитывать не только текущие требования, но и возможное расширение функциональности устройства в будущем.

Доступные ресурсы памяти

Выбор программной архитектуры напрямую связан с доступными ресурсами памяти. Использование операционной системы предоставляет механизмы многозадачности и автоматического переключения между состояниями, упрощая разработку сложных приложений. Однако подобный подход требует значительного объема флэш-памяти и ОЗУ.

Помимо пользовательского кода, необходимо предусмотреть место для ядра операционной системы, стеков задач, системных переменных, таблиц обработки прерываний и интерфейсных модулей. В результате требования к памяти могут существенно возрасти.

Самостоятельно реализованная конечная машина состояний обычно занимает меньше памяти и требует меньших вычислительных ресурсов. Такой подход нередко оказывается оптимальным для специализированных устройств с четко определенной логикой работы.

Наименьший объем памяти традиционно требуется программам, написанным на ассемблере. Применение языков высокого уровня предполагает использование программного стека и дополнительных служебных переменных. Наиболее ресурсоемким вариантом является комбинация операционной системы и приложения, функционирующего под ее управлением.

Дополнительным фактором становится работа с графическим дисплеем. Хранение иконок, шрифтов и других графических элементов во флэш-памяти требует значительного пространства, особенно при использовании цветных битовых карт. Это следует учитывать при выборе объема памяти микроконтроллера.

Надежность электрических компонентов

В теоретической модели устойчивость микроконтроллера к помехам может казаться второстепенным фактором. Однако в реальных условиях эксплуатации, особенно в промышленной среде или транспортных системах, устройство подвергается воздействию перепадов напряжения, электромагнитных наводок и импульсных помех по линиям ввода-вывода.

Практика показывает, что в автомобильных и аналогичных приложениях более устойчивыми часто оказываются 8- или 16-битные микроконтроллеры, рассчитанные на питание от 5 В. Низковольтные 32-битные решения (2,7–3,3 В) более чувствительны к электромагнитным воздействиям и требуют тщательной проработки схемотехники, фильтрации питания и разводки печатной платы. Их применение возможно, но сопровождается увеличением трудоемкости разработки и тестирования.

Объем производства

Выбор микроконтроллера зависит и от предполагаемого тиража изделия. Если устройство разрабатывается как часть промышленной установки и выпускается ограниченной серией, требования к стоимости корпуса и компонентов могут быть менее жесткими. В массовом потребительском сегменте цена и технологичность монтажа приобретают ключевое значение.

При больших объемах производства необходимо учитывать не только стоимость самого микроконтроллера, но и особенности его установки на печатную плату, требования к автоматизированному монтажу и тестированию. Даже небольшая разница в цене или сложности пайки при масштабировании может существенно повлиять на себестоимость изделия.

Среда разработки и программные инструменты

Современные микроконтроллеры поддерживаются развитой экосистемой инструментов: бесплатными компиляторами, IDE, отладчиками, симуляторами и библиотеками. В большинстве проектов этот фактор не является ограничивающим. Однако в отраслях с повышенными требованиями к безопасности — например, в автомобильной или авиационной промышленности — применяются сертифицированные инструменты разработки, что ограничивает выбор конкретными семействами и производителями.

При выборе платформы целесообразно оценить доступность библиотек и готовых драйверов. Производители микроконтроллеров часто предоставляют тщательно протестированные программные модули для работы с сенсорными интерфейсами, дисплеями, коммуникационными протоколами и ШИМ-генераторами. Использование таких библиотек сокращает сроки разработки и снижает риск ошибок.

Дополнительным преимуществом является унификация инструментов в рамках одного производителя. Возможность повторного использования ранее написанного кода и знакомой среды разработки ускоряет вывод новых изделий на рынок и упрощает сопровождение проектов.

Заключительные замечания

После анализа всех критериев и определения допустимых компромиссов можно переходить к выбору конкретной модели микроконтроллера. Несмотря на широкий ассортимент решений, подобрать полностью идеальный вариант удается не всегда. Часто приходится жертвовать второстепенными функциями ради упрощения проекта или снижения стоимости.

Следует учитывать не только характеристики самого микроконтроллера, но и сопутствующие затраты: стоимость отладочного оборудования, периферийных компонентов и тестирования. Добавление новых функций увеличивает сложность испытаний и способно существенно замедлить вывод продукта на рынок. Немаловажную роль играют и возможности сборочного производства — например, поддержка внутрисхемного программирования (in-circuit), которое сегодня реализовано в большинстве, но не во всех микроконтроллерах.

Итоговый вывод

Выбор микроконтроллера — это комплексный инженерный процесс, основанный на балансе функциональности, производительности, энергопотребления, надежности и стоимости. Грамотно сформулированные требования на раннем этапе позволяют сократить число ошибок и избежать дорогостоящих изменений в дальнейшем.

Оптимальный микроконтроллер — не тот, который обладает максимальными характеристиками. А тот, который наиболее точно соответствует задачам проекта, условиям эксплуатации и экономическим ограничениям. Системный подход к анализу критериев выбора позволяет создать устройство, способное эффективно работать сегодня и сохранять потенциал для развития в будущем.
