Переключатели и кнопки: различия и сферы применения

В повседневной речи мы нередко используем термины как взаимозаменяемые, не задумываясь об их точном значении. Однако в технической среде подобная неточность может привести к недопониманию. Особенно это касается таких элементов управления, как кнопка и переключатель. На первый взгляд они выполняют схожую функцию, но с точки зрения принципа действия и конструкции это разные устройства.

В данном материале рассмотрим, чем именно отличаются кнопки и переключатели, каковы особенности их работы и какие разновидности этих компонентов чаще всего применяются в современной электротехнике и автоматике.

Разница между кнопкой и переключателем

И кнопки, и переключатели используются для размыкания или замыкания электрической цепи с целью управления нагрузкой. Это может быть подача сигнала на дверной звонок, включение освещения в помещении или запуск промышленного оборудования. Несмотря на сходство назначения, способ работы у этих элементов принципиально различается.

Переключатель предназначен для фиксации выбранного состояния. После изменения положения контактов цепь остается замкнутой или разомкнутой до следующего переключения. Иными словами, устройство сохраняет выбранный режим работы без необходимости постоянного воздействия со стороны пользователя.

Кнопка действует иначе. Электрический сигнал передается только в момент нажатия. Как только усилие снимается, контакты возвращаются в исходное положение, и цепь снова размыкается (или замыкается — в зависимости от конструкции). Таким образом, кнопка формирует кратковременный управляющий импульс.

Различия в принципе работы находят отражение и во внешнем исполнении. Кнопки чаще всего выполнены в виде нажимного элемента, тогда как переключатели имеют как минимум два устойчивых положения. Тем не менее существуют конструкции, визуально схожие между собой. Например, настенный выключатель освещения внешне напоминает кнопку звонка. Однако если свет остается включенным после нажатия — это переключатель; если сигнал подается только при удержании — это кнопка.

Существуют и более специализированные варианты коммутационных устройств, отличающиеся формой исполнения. К примеру, концевые выключатели, применяемые в системах безопасности. Их задача — немедленно разорвать цепь при возникновении опасной ситуации. В промышленности встречаются решения в виде тросовых аварийных выключателей, размещаемых вдоль производственных линий. При их срабатывании оборудование останавливается, и для возобновления работы требуется ручной сброс квалифицированным персоналом.

Типы широко используемых кнопок и переключателей

На практике кнопки делятся на два основных типа:

1. Моностабильные кнопки — формируют кратковременный импульс в момент нажатия. После отпускания они автоматически возвращаются в исходное состояние. Такие решения широко применяются в системах управления, пультах, домофонах и автоматике. Например, короткий сигнал может запускать привод гаражных ворот или активировать электромагнитный замок двери на заданное время. Продолжительность действия в подобных системах часто определяется программно — через реле времени или контроллер.
2. Бистабильные кнопки — работают по принципу «включено/выключено». После нажатия состояние фиксируется и сохраняется до повторного воздействия. Пользователь самостоятельно определяет момент отключения устройства.

Следует отметить, что бистабильные кнопки используются значительно реже по сравнению с моностабильными вариантами. В большинстве случаев под словом «кнопка» подразумевается именно элемент, формирующий кратковременный импульс, а не устройство с фиксируемым состоянием.

Классификация по конструкции

На этапе проектирования оборудования — будь то промышленная установка, производственная линия или бытовое устройство — выбор типа переключателя сопровождается рядом важных решений. В первую очередь необходимо оценить удобство и безопасность эксплуатации. Эргономика элемента управления влияет не только на комфорт пользователя, но и на уровень защиты при аварийных ситуациях.

Если кнопка предназначена для экстренной остановки машины, она должна быть легко доступной, заметной и исключать вероятность случайного или некорректного срабатывания. Поэтому еще на стадии разработки следует определить конструкцию переключателя, его расположение и принцип действия таким образом, чтобы они полностью соответствовали условиям эксплуатации и ожиданиям конечного пользователя.

В ассортименте компании «Эиком» представлены решения для самых различных задач — от компактной электроники до промышленного оборудования.

На практике можно выделить следующие типы переключателей:

• Микропереключатели — применяются в медицинской технике, бытовых приборах (газовых плитах, микроволновых печах), компьютерных мышах и других компактных устройствах. Отличаются малыми габаритами и высокой чувствительностью, что делает их оптимальными для точных операций при ограниченном пространстве.

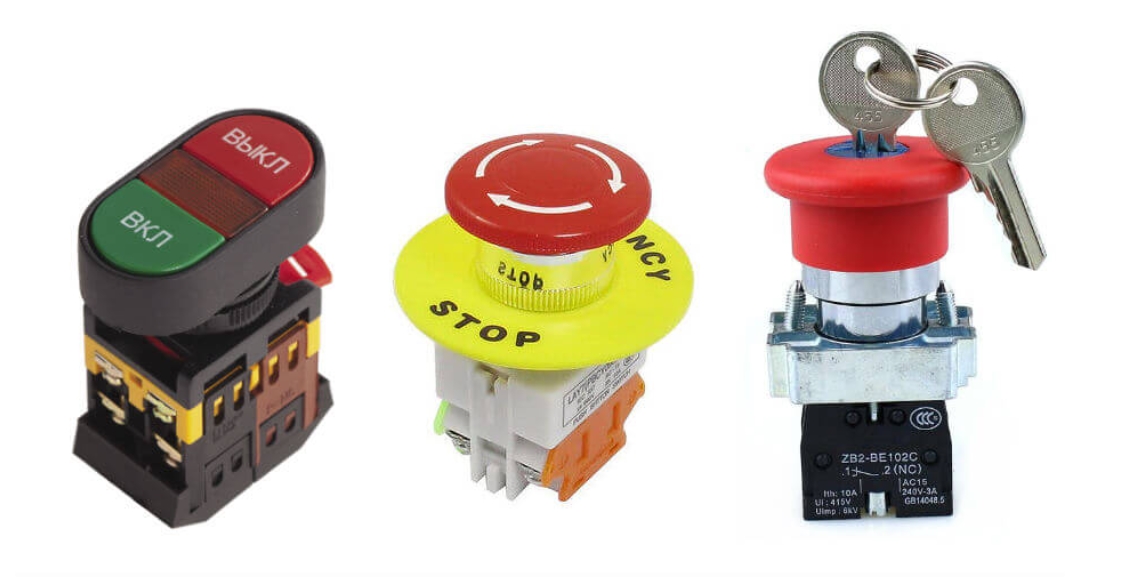

• Панельные переключатели — часто выполняются в виде подсвечиваемых кнопок или аварийных «грибков» красного цвета. Благодаря выразительной форме их легко обнаружить на панели управления или в электрическом шкафу. Возможны варианты с автоматическим возвратом или с фиксацией и последующей разблокировкой.
• Переключатели типа Rocker — одни из наиболее распространенных. Используются в электроинструменте, осветительных приборах и малой бытовой технике. Нажатие одной стороны включает устройство, противоположной — отключает.
• DIP-переключатели — предназначены для задания параметров и конфигурации оборудования. Представляют собой набор миниатюрных ползунков, позволяющих изменять настройки электронных устройств без перепрограммирования.
• Ползунковые переключатели — часто встречаются в игрушках на батарейках, аудиоаппаратуре и компактной электронике. Обладают простой и миниатюрной конструкцией, удобной для ограниченного пространства.
• Поворотные переключатели — управление осуществляется вращением ручки. Наличие нескольких фиксированных положений позволяет выбирать режим работы, уровень мощности или скорость.
• Антивандальные переключатели — имеют усиленную конструкцию, устойчивую к механическим повреждениям. Применяются в общественных местах, лифтах, транспортных средствах и на объектах с повышенной нагрузкой.
• Рычажные переключатели — управление производится с помощью рычага. Такие элементы часто устанавливаются на панелях управления и в кабинах транспортных средств.
• Кулачковые переключатели — используются для включения, отключения и переключения режимов работы машин и электрооборудования. Являются важным элементом одно- и трехфазных двигателей.
• Кнопочные переключатели — классическая конструкция, при которой нажатие вызывает перемещение кнопки с последующим возвратом в исходное положение.
• Ножные переключатели — применяются в ситуациях, когда управление руками затруднено или небезопасно. Часто используются в производственных и медицинских установках.
• Джойстики — позволяют осуществлять управление в нескольких направлениях и подходят для точного позиционирования.
• Замковые переключатели — активируются с помощью ключа. Наиболее известное применение — автомобильные замки зажигания, а также системы с ограниченным доступом.

Обозначения переключателей и кнопок

В профессиональной среде используются стандартизированные обозначения, позволяющие быстро определить тип коммутационного устройства по его конфигурации контактов.

Наиболее распространены следующие варианты:

• SPST (Single Pole Single Throw) — простейшая схема с двумя контактами, которые замыкаются или размыкаются.
• SPDT (Single Pole Double Throw) — один общий контакт переключается между двумя выходами. Часто применяется в так называемых качельных переключателях.
• DPST (Double Pole Single Throw) — один механизм одновременно управляет двумя независимыми цепями типа SPST.
• DPDT (Double Pole Double Throw) — один переключатель контролирует две схемы SPDT. Используется, например, для одновременного отключения фазного и нейтрального проводников в сетях 230 В.

Такая классификация облегчает выбор нужного устройства в зависимости от требуемой схемы подключения.

Основные электрические параметры переключателей

При подборе переключателя необходимо учитывать его ключевые электрические характеристики:

• сопротивление контактов [Ω];
• номинальное напряжение [V];
• допустимый ток нагрузки [A];
• диапазон рабочих температур [°C];
• механический и электрический ресурс, выраженный числом циклов срабатывания.

В ряде случаев важны также степень защиты корпуса, устойчивость к механическим воздействиям, наличие подсветки и особенности формы кнопки. Все эти параметры должны соответствовать условиям эксплуатации и характеру нагрузки.

Перед окончательным выбором рекомендуется внимательно изучить техническую документацию производителя и сопоставить характеристики различных моделей. В каталоге компании «Эиком» представлен широкий ассортимент кнопок и переключателей для бытовых, коммерческих и промышленных применений.

Итоговый вывод

Кнопки и переключатели — это базовые элементы управления, без которых невозможно представить ни простейшее бытовое устройство, ни сложную промышленную систему. Несмотря на внешнее сходство, они отличаются принципом работы, конструкцией и областью применения.

Грамотный выбор конкретного типа должен основываться на анализе условий эксплуатации, электрических параметров, требований к безопасности и эргономике. Только комплексный подход к подбору коммутационных компонентов позволяет обеспечить надежность, долговечность и удобство использования готового изделия.
