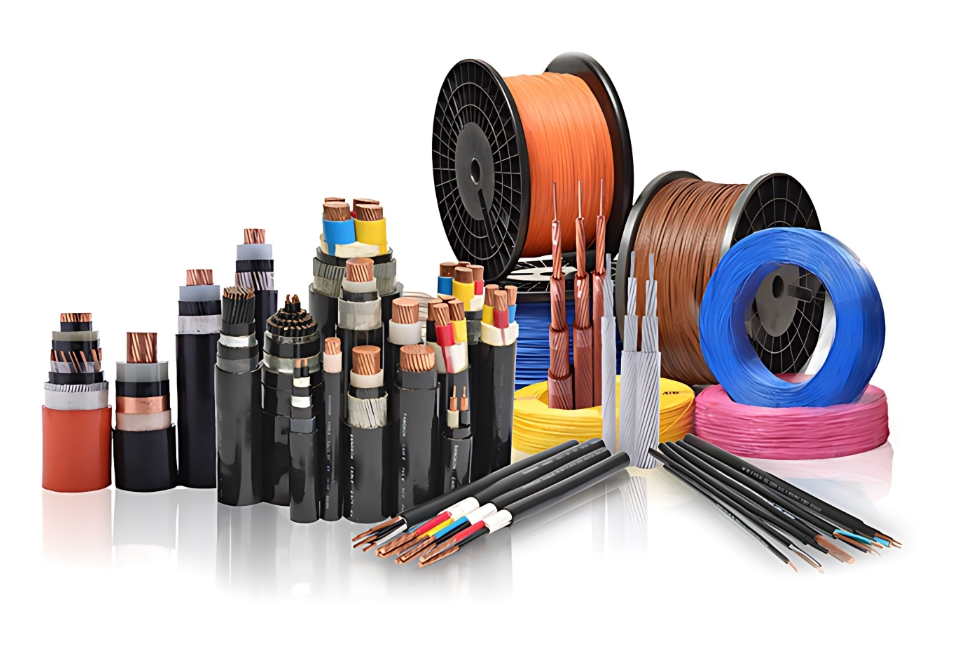

Виды изоляции электрических кабелей и проводов

Правильный выбор изоляции кабеля или провода напрямую влияет на безопасность, надежность и срок службы электрической установки. На рынке представлено множество материалов, применяемых как для внутренней изоляции (покрытие отдельных жил), так и для внешней оболочки кабеля. Конкретное решение подбирается с учетом условий эксплуатации: воздействия окружающей среды, механических нагрузок, электрических параметров, требований безопасности и действующих нормативов.

Основные типы изоляции:

• ПВХ (PVC);
• Сшитый полиэтилен (XLPE);
• Полиуретан (PUR);
• PTFE;
• PFA;
• Термопластичные эластомеры;
• Силикон;
• MPPE.

Нормативные требования к кабелям

Выбор кабельной продукции всегда связан с учетом отраслевых стандартов и требований к конкретному применению — от промышленности до бытовых установок.

Снятие изоляции

При эксплуатации и монтаже кабелей важным этапом является корректное удаление изоляционного слоя без повреждения жил.

Конструкция электрического кабеля

Прежде чем рассматривать типы изоляции, необходимо кратко описать строение самого кабеля. В базовом исполнении он состоит из следующих элементов:

• токопроводящая жила;
• внутренняя изоляция, покрывающая каждую жилу;
• внешняя оболочка (кабельная рубашка);
• внешний экран — защитный слой, предохраняющий жилы от внешних воздействий и помех.

Такое строение обеспечивает как электрическую безопасность, так и механическую защиту проводников.

Типы изоляционных материалов

При выборе кабеля можно столкнуться с большим количеством маркировок, которые без предварительной подготовки трудно расшифровать. Ниже приведены наиболее распространенные материалы изоляции.

PVC — поливинилхлорид

Поливинилхлорид — это прочный синтетический полимер, который может выпускаться в пластифицированном (PVC-P) и непластифицированном (PVC-U) вариантах.

Материал устойчив к коррозии, воздействию масел и неблагоприятных погодных условий, благодаря чему широко применяется в различных отраслях:

1. Электроника и электротехника — изоляция проводов и кабелей, корпуса, защитные элементы.
2. Автомобильная промышленность — детали интерьера, уплотнения.
3. Строительство — трубы для водоснабжения, фитинги, оконные профили.
4. Медицина — шприцы, зонды и другие изделия.

PVC-P (пластифицированный ПВХ) изготавливается с добавлением повышенного количества пластификаторов, что делает материал более гибким и удобным в обработке. Он сочетает эластичность с устойчивостью к изгибам, поэтому широко используется в кабельном производстве.

PVC-U (непластифицированный ПВХ) отличается повышенной жесткостью и высокими механическими характеристиками. Его применяют для изготовления кабельных каналов, защитных труб и других элементов, обеспечивающих механическую защиту электропроводки.

В целом ПВХ — трудногорючий, устойчивый к кислотам и атмосферным воздействиям материал, что делает его одним из самых востребованных решений для изоляции кабелей.

Полиолефины

Полиолефины представляют собой группу материалов на основе углерода и водорода. Около 80% всех синтетических полимеров приходится на полиэтилен и полипропилен.

PE — полиэтилен

Полиэтилен получают путем полимеризации этилена. По сравнению с ПВХ он обладает более низкой огнестойкостью. Изоляция из полиэтилена жесткая, твердая и менее гибкая.
Свойства материала могут корректироваться путем добавления стабилизаторов УФ-излучения, антиоксидантов и других добавок. Благодаря хорошим диэлектрическим характеристикам полиэтилен применяется в коаксиальных кабелях и кабелях с низкой емкостью.

PP — полипропилен

Полипропилен производится путем полимеризации пропена. По характеристикам он близок к полиэтилену, однако выдерживает более широкий температурный диапазон. Его используют там, где требуется повышенная электрическая прочность и работа при более высоких температурах, например, в кабелях подключения электродвигателей.

XLPE — сшитый полиэтилен

Сшитый полиэтилен представляет собой модифицированную форму полиэтилена с улучшенной структурой. Кабели с такой изоляцией обладают повышенной механической прочностью и большей термостойкостью по сравнению с изделиями из обычного полиэтилена.

Кроме того, XLPE устойчив к воздействию химических веществ и растворителей. Он применяется в горнодобывающей и морской промышленности, а также в системах, контактирующих с питьевой водой.

PUR — полиуретан

Полиуретан получают в результате реакции изоцианатов с полиолами. Материал отличается высокой устойчивостью к химическим веществам, влаге и истиранию. Изоляция из PUR широко используется в военной технике и в условиях низких температур. Благодаря высокой механической прочности полиуретан чаще применяется в качестве внешней оболочки кабеля, чем в роли внутренней изоляции жил, поскольку его электрические характеристики уступают специализированным диэлектрическим материалам.

Фторполимеры и специальные изоляционные материалы

PTFE — политетрафторэтилен (тефлон)

PTFE — это фторуглеродный полимер, широко известный под торговым названием «тефлон». В кабельной промышленности он применяется преимущественно для проводов и кабелей малого сечения, особенно в тех случаях, когда требуется устойчивость к высоким температурам.

Материал относится к термопластам и отличается высокой гибкостью. Среди его ключевых преимуществ — устойчивость к воздействию влаги, масел, высоких температур и большинства агрессивных химических веществ. Благодаря этим свойствам PTFE востребован в промышленной автоматике, измерительной технике и оборудовании, работающем в экстремальных условиях.

PFA — перфторалкокси-полимер

PFA также относится к группе фторполимеров и характеризуется исключительно высокой химической и термической стойкостью. По своим свойствам он близок к PTFE, однако отличается лучшей перерабатываемостью и формуемостью.

Это делает PFA оптимальным выбором для процессов горячего формования, в том числе при литье под давлением. Материал применяется там, где требуется сочетание высокой чистоты, устойчивости к агрессивным средам и технологичности производства.

TPE — термопластичные эластомеры

Термопластичные эластомеры представляют собой комбинацию жестких термопластов и эластичных каучуковых компонентов. По сути, это гибрид резины и пластика, объединяющий преимущества обоих материалов.

TPE активно используется при производстве гибких кабелей и шлангов, рассчитанных на значительные механические нагрузки. Материал выдерживает многократные изгибы и вибрации, что особенно важно для подвижных соединений и промышленного оборудования.

В зависимости от химической структуры различают несколько разновидностей TPE:

• TPE-U (полиуретановый тип) — отличается повышенной износостойкостью и устойчивостью к механическим повреждениям.
• TPE-E (эластомерный тип) — обеспечивает высокую гибкость и стабильность характеристик в широком температурном диапазоне.

Силикон — синтетические кремнийорганические полимеры

Силикон является популярным материалом для изоляции проводов, предназначенных для работы в условиях значительных температурных колебаний. Он устойчив к нагреву и электрическим пробоям, что делает его надежным диэлектриком.

При этом силикон уступает другим материалам по стойкости к механическим воздействиям. Его не рекомендуется использовать в местах, где изоляция подвергается постоянному трению или абразивной нагрузке.

Диапазон рабочих температур силиконовой изоляции обычно составляет от –60°C до +180°C, что позволяет применять такие кабели в промышленности, энергетике и нагревательном оборудовании.

MPPE — модифицированный полиэфирфениленовый эфир

MPPE — термопластичный материал, получивший широкое распространение в автомобильной промышленности. По сравнению с ПВХ он обладает меньшей массой, что способствует снижению общего веса транспортного средства и, как следствие, уменьшению расхода топлива.

Материал не содержит галогенов, обладает огнестойкими свойствами и высокими диэлектрическими характеристиками. Дополнительным преимуществом является возможность переработки, что помогает производителям соответствовать современным требованиям по утилизации электронных компонентов.

LSZH — безгалогенная, малодымная изоляция

LSZH (Low Smoke Zero Halogen) — это огнестойкий безгалогенный полиэтилен, предназначенный для минимизации выделения дыма и токсичных газов при пожаре. Такие решения применяются в общественных зданиях с высокой плотностью людей: аэропортах, школах, больницах и административных центрах.

В кабелях типа LSZH наружная оболочка чаще всего изготавливается именно из этого материала, тогда как внутренняя изоляция жил может выполняться из полиэтилена (PE).

Стандарты и классы пожарной безопасности кабелей

Соблюдение нормативных требований при производстве и выборе кабельной продукции гарантирует безопасность, качество и соответствие законодательным нормам. Стандарты позволяют убедиться, что продукция подходит для конкретной области применения.

Классы пожарной опасности (Euroclass)

Euroclass A

Класс Aca — соответствует стандарту EN ISO 1716; включает безгалогенные кабели с минимальной горючестью.

Euroclass B

Класс B1ca — стандарты EN 50399 и EN 60332-1-2; учитываются показатели дымообразования (s1, s2) и образования горящих капель (d1, d2); безгалогенные кабели.

Класс B2ca — стандарты EN 50399 и EN 60332-1-2; включает кабели из PVC-U и безгалогенные решения.

Euroclass C

Класс Cca — стандарты EN 50399 и EN 60332-1-2; безгалогенные кабели с более низкой огнестойкостью по сравнению с классами A и B.

Euroclass D

Класс Dca — стандарты EN 50399 и EN 60332-1-2; ПВХ-кабели с возможным выделением значительного количества дыма и токсичных газов.

Euroclass E

Класс Eca — стандарт EN 60332-1-2; кабели, подверженные горению и способные выделять большое количество дыма.

Euroclass F

Класс Fca — продукция, не соответствующая требованиям класса E; минимальные показатели по пожарной устойчивости.

Как правильно снимать изоляцию без повреждения жилы

Удаление изоляции требует аккуратности и использования профессионального инструмента. Ошибки на этом этапе могут привести к повреждению проводника и снижению надежности соединения.

Основные этапы:

1. Подготовка инструмента — используйте специализированные стрипперы или ножи для снятия изоляции.
2. Разметка участка — отметьте место надреза маркером или изолентой.
3. Аккуратный надрез — выполните неглубокий рез, избегая повреждения токопроводящей жилы.
4. Удаление изоляции — осторожно снимите оболочку, не прикладывая чрезмерное усилие.
5. Контроль состояния жилы — убедитесь в отсутствии надрезов и деформаций.

Итоговый вывод

Выбор изоляционного материала для кабеля — это комплексная инженерная задача, учитывающая температурные условия, механические нагрузки, химическую стойкость, требования пожарной безопасности и нормативные стандарты.

От ПВХ и полиолефинов до фторполимеров, силикона и безгалогенных решений — каждый материал имеет свою область применения и эксплуатационные преимущества. Грамотный подбор изоляции и соблюдение стандартов позволяют обеспечить надежную, безопасную и долговечную работу электрических систем в любой отрасли — от промышленности и транспорта до медицины и инфраструктурных объектов.
