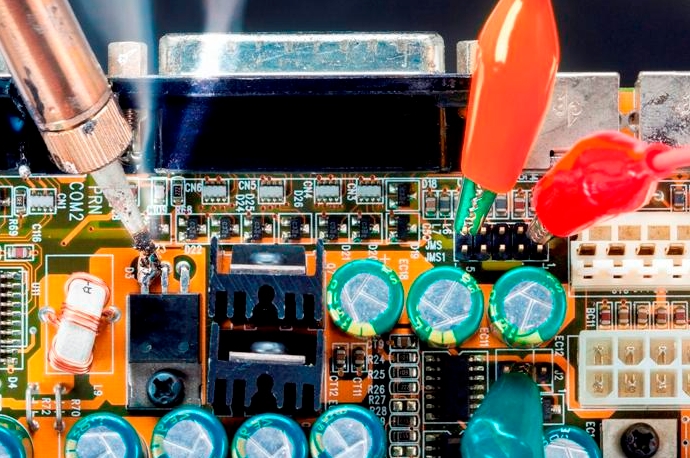

Диагностика типовых неисправностей электронных схем

От простых бытовых приборов до сложных телекоммуникационных систем — электроника сегодня лежит в основе практически всех технических решений. Однако даже тщательно спроектированные устройства не застрахованы от отказов. Чтобы эффективно обслуживать и ремонтировать оборудование, необходимо уметь правильно распознавать характерные неисправности и понимать их причины.

Ключ к успешному ремонту — правильная идентификация проблемы

Любая диагностика начинается с точного определения источника неисправности. На этом этапе важно не только зафиксировать симптом, но и понять его природу. Электронные схемы могут выходить из строя по множеству причин, а проявления дефектов нередко бывают неочевидными.

Понимание базовых принципов функционирования схемы значительно упрощает процесс поиска поврежденного участка. Главная задача — определить, какой узел или компонент потенциально может быть причиной сбоя. Существует ряд типичных признаков, которые помогают сузить область поиска.

Классическим сигналом серьезной неисправности является появление дыма или характерного запаха гари. Это тревожные признаки, требующие немедленного отключения источника питания. Продолжение работы устройства в таком состоянии может привести к разрушению элементов и увеличению стоимости ремонта.

Нередко неисправность сопровождается видимыми механическими повреждениями. К ним относятся деформированные или треснувшие компоненты, электролитические конденсаторы с вздутой верхней частью корпуса, разрушенные микросхемы. В подобных случаях визуальный осмотр позволяет достаточно быстро выявить дефектный элемент. Однако отсутствие явных повреждений не означает исправность — многие проблемы скрыты и требуют более тщательного анализа.

Иногда устройство в целом функционирует, но одна из его функций работает некорректно. Нестабильность, зависания, самопроизвольные перезагрузки или появление ошибок могут указывать как на программные сбои, так и на дефекты конкретных участков схемы. В такой ситуации важно детально разобраться в логике работы устройства, чтобы определить, где именно возникает нарушение.

Любой нетипичный симптом — это ориентир для дальнейшей диагностики. После первичного анализа можно переходить к инструментальным методам проверки: измерениям напряжений, тестированию сигналов и анализу рабочих режимов. Такой последовательный подход позволяет вернуть электронное оборудование в полноценное рабочее состояние.

Проверка питания: первый шаг диагностики

Одним из базовых этапов поиска неисправностей является контроль параметров питания. Значительная часть отказов связана именно с энергетическим модулем, поэтому проверка источника питания — логичная отправная точка.

Если устройство не реагирует на кнопку включения, прежде всего необходимо убедиться в наличии напряжения на входе. Следует проверить исправность сетевого адаптера, блока питания или аккумулятора. Нередко причиной становится перегоревший предохранитель либо короткое замыкание во входной цепи.

Еще одна распространенная проблема — нестабильное питание. Если оборудование самопроизвольно отключается, перезапускается или работает нестабильно, возможно, выходное напряжение блока питания выходит за допустимые пределы. Причинами могут быть плохой контакт в разъеме, использование источника питания неподходящего качества или неисправность стабилизирующих элементов.

Также необходимо учитывать температурный фактор. Чрезмерный нагрев устройства может свидетельствовать о перегрузке, коротком замыкании или неэффективной системе охлаждения. Повышенная температура ускоряет деградацию компонентов и сокращает срок их службы, поэтому данный признак нельзя игнорировать.

Проблемы с питанием — одна из наиболее частых причин неисправностей. Поэтому рекомендуется тщательно измерять входные и выходные напряжения, анализировать их стабильность и проверять состояние всех элементов энергетического узла.

Неисправности соединений и контактных групп

Соединения между элементами — критически важная часть любой электронной схемы. Нарушения контакта способны привести к нестабильной работе, периодическим сбоям и полному отказу устройства. При этом выявление подобных дефектов часто требует внимательного осмотра.

Одной из распространенных проблем являются так называемые «холодные пайки». Внешне такое соединение может выглядеть приемлемо, однако фактически контакт между выводом компонента и дорожкой печатной платы отсутствует или нестабилен. Это приводит к обрывам цепи и непредсказуемому поведению устройства. Для выявления подобных дефектов рекомендуется использовать увеличительное стекло и качественное освещение.

Еще один тип повреждений — выгоревшие токопроводящие дорожки на печатной плате. Причиной может быть перегрузка, короткое замыкание или технологический дефект производства. Если на поверхности платы заметны следы обугливания, необходимо тщательно оценить масштаб повреждения. В ряде случаев восстановление возможно, однако при многослойной конструкции ремонт может оказаться затруднительным или экономически нецелесообразным. Важно полностью удалить остатки углеродных соединений, поскольку они обладают проводимостью и способны вызывать повторные замыкания.

Отдельное внимание следует уделять кабельным соединениям. Поврежденные, ослабленные или неправильно подключенные кабели могут вызывать перебои в передаче данных, нарушать питание или приводить к ошибкам в коммуникации между модулями. Диагностика включает проверку целостности проводников, отсутствие коротких замыканий и надежность фиксации разъемов.

Электронные схемы: надежность соединений как основа стабильности

Электронные схемы представляют собой сложные технические системы, в которых каждая точка соединения играет важную роль. Даже незначительное нарушение контакта способно привести к нестабильной работе устройства или его полному отказу. Именно поэтому качество пайки, целостность дорожек и корректность монтажа являются критически важными факторами долговечности оборудования.

Анализ электронных компонентов

После первичной диагностики устройства необходимо перейти к детальному анализу отдельных элементов схемы. Разные типы компонентов имеют собственные механизмы деградации и отказа, а их неисправности могут проявляться по-разному — от очевидных физических дефектов до едва заметных функциональных отклонений.

Одной из самых распространенных проблем остаются неисправности электролитических конденсаторов. Характерные признаки — вздутие корпуса, подтекание электролита или изменение формы верхней крышки. Поврежденные конденсаторы часто становятся причиной нестабильного питания, пульсаций напряжения и помех, а в аудиотехнике — постороннего фона или «гула».

Не менее важной группой элементов являются транзисторы. Они могут выходить из строя из-за превышения допустимого напряжения, тока или перегрева. Поврежденный транзистор способен вызвать некорректную работу усилительных каскадов, источников питания и логических узлов.

Диоды полупроводниковые также подвержены отказам. Наиболее типичные проявления — отсутствие проводимости в прямом направлении либо, наоборот, пробой и проводимость в обоих направлениях. Подобные дефекты особенно критичны в выпрямительных и защитных цепях, где корректная работа диодов напрямую влияет на стабильность питания.

Резисторы считаются одними из самых распространенных компонентов в электронике. Чаще всего они выходят из строя из-за превышения рассеиваемой мощности. В результате происходит перегрев, изменение номинала или физическое разрушение корпуса. Даже если внешний вид элемента не вызывает подозрений, изменение сопротивления может нарушить режим работы всей схемы, поэтому контроль параметров резисторов обязателен.

Диагностика с использованием измерительного оборудования

Для точного определения неисправностей требуется применение профессиональных инструментов — мультиметра, осциллографа и других измерительных приборов. Это особенно важно в ситуациях, когда визуальный осмотр не выявил очевидных дефектов.

Проверка компонентов и цепей на практике оказывается более сложной задачей, чем может показаться. Необходимо понимать принципы работы конкретных узлов, уметь интерпретировать результаты измерений и сопоставлять их с расчетными значениями. Существенную помощь оказывает принципиальная схема устройства, позволяющая увидеть взаимосвязи между элементами.

Во многих случаях для корректной проверки требуется выпаять компонент из платы. Измерения «в схеме» допустимы, однако они могут давать искаженные результаты из-за влияния соседних элементов. Поэтому начинающим специалистам рекомендуется проводить тестирование вне цепи, чтобы исключить ошибки диагностики.

При работе с измерительными приборами важно придерживаться системного подхода: фиксировать полученные значения, сравнивать их с технической документацией и анализировать отклонения. Такой метод позволяет точно локализовать проблему и принять обоснованное решение о ремонте.

Замена неисправных элементов

После выявления дефектного компонента необходимо аккуратно выполнить его демонтаж и замену. Процесс требует внимательности, аккуратности и соблюдения технологических правил пайки. Первый этап — выпаивание поврежденного элемента. В ряде случаев для этого требуется извлечь печатную плату из корпуса устройства, поскольку работа паяльником или термовоздушной станцией внутри ограниченного пространства может привести к дополнительным повреждениям.

При подборе нового компонента необходимо ориентироваться на идентичные или максимально близкие электрические параметры и габаритные размеры. Если маркировка поврежденного элемента не читается, потребуется обратиться к принципиальной схеме или спецификации устройства.

После установки нового компонента важно проверить качество пайки, отсутствие коротких замыканий и надежность контактов. Рекомендуется очистить поверхность платы от остатков флюса с использованием изопропилового спирта, чтобы предотвратить коррозию и паразитную проводимость.

Контрольные испытания и обновление документации

Завершающий этап ремонта — обязательное тестирование устройства. Оно позволяет убедиться, что неисправность полностью устранена и оборудование функционирует корректно во всех режимах.

После замены элемента необходимо включить устройство и проверить работу всех функций. Следует убедиться в отсутствии побочных эффектов: перегрева, нестабильности, посторонних шумов или ошибок в работе.

Если в процессе ремонта были внесены изменения — например, установлен аналогичный, но не полностью идентичный компонент — эти корректировки должны быть отражены в технической документации. Рекомендуется обновить принципиальную схему, перечень компонентов и монтажные данные.

Дополнительно полезно оформить отчет о выполненном ремонте, где фиксируются обнаруженные неисправности, произведенные действия и результаты тестирования. Такая практика облегчает последующее обслуживание и повышает надежность эксплуатации оборудования.

Итоговый вывод

Диагностика и ремонт электронных схем требуют системного подхода, технических знаний и внимательности к деталям. От анализа соединений и отдельных компонентов до использования измерительных приборов и документирования изменений — каждый этап играет важную роль в восстановлении работоспособности устройства.

Грамотная методика поиска неисправностей позволяет не только устранить текущую проблему, но и предотвратить повторные отказы в будущем. Именно комплексный и последовательный подход обеспечивает стабильную и долговечную работу электронных систем как в профессиональной среде, так и в любительской практике.
