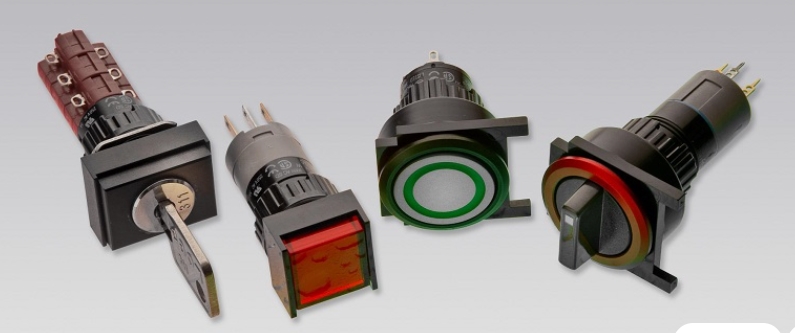

Решения EAO для промышленной автоматики: кнопки, сигналы и USB

Бренд EAO хорошо известен разработчикам и специалистам, которые занимаются промышленной автоматикой. Производитель уделяет особое внимание качеству, надёжности и удобству эксплуатации компонентов. Благодаря этому продукция EAO подходит для оборудования, работающего в сложных условиях, где отказ отдельного элемента может повлиять на безопасность персонала и стабильность технологического процесса.

Компания выпускает традиционные элементы управления машин — прежде всего переключатели и кнопки, — а также расширяет ассортимент дополнительными решениями. К ним относятся устройства световой индикации, сигнальные колонны, промышленные USB-разъёмы и другие компоненты для панельного монтажа. Многие изделия рассчитаны на установку в стандартные отверстия. Это упрощает интеграцию компонентов в пульты операторов, шкафы управления, консоли и корпуса машин. Ниже рассмотрим основные группы продукции EAO, представленные в каталоге Эиком, и особенности их применения.

Содержание

• Кнопки безопасности для аварийного отключения
• Панельные кнопки и переключатели с клавишей
• Поворотные переключатели и промышленные джойстики
• Сигнальные колонны для визуального контроля
• USB-разъёмы для промышленного оборудования
• Итоговый вывод

Кнопки безопасности для аварийного отключения

Кнопка аварийной остановки является обязательным элементом многих автоматизированных систем и промышленных машин. Она должна быть хорошо заметной, понятной в использовании и доступной оператору в любой момент. При возникновении опасной ситуации нажатие на кнопку позволяет быстро разорвать цепь управления и остановить оборудование. EAO специализируется на электромеханических компонентах такого типа. Надёжность здесь имеет особое значение: кнопка должна сохранять работоспособность после длительной эксплуатации и воздействия вибраций, ударов, пыли, влаги и перепадов температуры.

Аварийная кнопка должна не только быстро отключать оборудование, но и исключать случайное повторное включение системы.

В зависимости от исполнения уровень защиты корпуса может соответствовать классам IP65–IP69K. Последний вариант предусматривает устойчивость к воздействию мощных струй воды под давлением. Большинство аварийных кнопок выполнено в красном цвете и оснащено грибовидным нажимным элементом. Такая форма позволяет активировать устройство не только пальцем, но и быстрым нажатием ладонью. Диаметр передней части может достигать 42 мм, хотя наиболее распространённым является размер около 32 мм. Некоторые модели дополнительно оснащаются светодиодной подсветкой.

При выборе кнопки необходимо учитывать несколько параметров:

• тип и количество контактов;
• номинальное напряжение и допустимый ток нагрузки;
• степень защиты корпуса;
• способ разблокировки после нажатия;
• наличие светодиодной индикации.

В стандартном исполнении используются нормально замкнутые контакты NC. У отдельных моделей предусмотрено два таких контакта — NC × 2. Для некоторых схем доступны варианты NC + NO. В зависимости от конкретного изделия коммутируемая нагрузка может достигать 5 А при напряжении 24 В DC или 250 В AC. Многие устройства EAO оснащены механической фиксацией. После нажатия клавиша остаётся в утопленном положении, а повторное замыкание цепи становится возможным только после поворота элемента. Это снижает вероятность случайного запуска оборудования сразу после устранения аварийной ситуации.

Панельные кнопки и переключатели с клавишей

В ассортименте EAO представлены и обычные кнопки для панелей управления, операторских консолей и различных промышленных интерфейсов. Пользователь может выбрать изделия с пластиковым или металлическим корпусом, плоской, вогнутой или выпуклой лицевой частью. Также доступны кнопки с подсветкой и модели без светового элемента. Основной вариант монтажа — установка в панельное отверстие диаметром 22,3 или 22,5 мм.

Благодаря распространённому формату такие изделия удобно использовать как при создании нового оборудования, так и при ремонте или модернизации существующих установок. От аварийных кнопок обычные модели отличаются прежде всего внешним оформлением и электрической конфигурацией.

Палитра включает несколько цветов:

• белый, чёрный и серый;
• красный, зелёный и синий;
• оранжевый и жёлтый.

Отдельные исполнения могут иметь заводскую маркировку. На лицевой части встречаются надписи «PUSH» и «PULL», а также графические символы, например стрелка. Это помогает понятнее обозначить функцию элемента и снизить вероятность ошибочного действия оператора. Следует учитывать, что сама кнопка может поставляться без контактного блока. Коммутационный элемент в таком случае заказывается отдельно с учётом необходимой схемы подключения. Защита корпуса соответствует классам IP65 или IP66. Она обеспечивает защиту от пыли и ограничивает проникновение воды. Для панелей управления, шкафов автоматики и промышленных консолей таких характеристик обычно достаточно.

Поворотные переключатели и промышленные джойстики

EAO выпускает не только нажимные элементы, но и другие типы органов управления. Поворотные переключатели удобны в системах, где требуется выбрать один из нескольких режимов работы. В зависимости от модели рукоятка может иметь до пяти фиксированных положений. Многопозиционная конструкция позволяет объединить несколько функций в одном компактном элементе. Для разных задач доступны варианты с различными цветами рукояток и опциональной подсветкой.

Фиксация положения уменьшает риск случайного изменения выбранного режима. Дополнительную защиту от несанкционированного переключения обеспечивают модели с замком. Для изменения положения рукоятки в таких устройствах необходимо использовать ключ. Это особенно актуально для оборудования, где выбор режима должен быть доступен только уполномоченному сотруднику.

Ещё одна группа продукции — одноосевые и двухосевые джойстики. В зависимости от конструкции они обеспечивают два или четыре направления отклонения, не считая центрального положения. Такие элементы могут применяться для управления механизмами, приводами, подъёмными устройствами и подвижными узлами машин.

Производитель предлагает два основных варианта исполнения:

• модели с автоматическим возвратом рукоятки в нейтральное положение;
• модели с фиксацией выбранного положения после отклонения.

Для промышленных условий важна герметичность корпуса. Джойстики EAO имеют степень защиты до IP66, поэтому подходят для установки в панелях оборудования, подверженных воздействию пыли и влаги. Все рассмотренные компоненты предназначены для панельного монтажа.

Сигнальные колонны для визуального контроля

Хотя EAO чаще всего ассоциируется с переключателями и кнопками, ассортимент бренда включает и устройства промышленной сигнализации. К таким решениям относятся световые модули серии 46-580, которые используются для передачи оператору информации о состоянии машины или отдельного процесса. Сигнальная колонна может предупреждать об аварии, сообщать о готовности оборудования к работе или показывать изменение контролируемого параметра. С её помощью можно индицировать закрытие двери, наличие рабочей среды в резервуаре, текущую нагрузку или другую информацию, поступающую от системы управления. Конструкция колонн имеет модульный принцип.

В её состав могут входить:

• основание, выполняющее также функцию соединительного элемента;
• кронштейн или монтажная втулка;
• один или несколько светодиодных модулей.

Световые элементы доступны в разных цветах и обеспечивают круговую видимость сигнала. В зависимости от исполнения питание может осуществляться напряжением 24 В AC/DC или 240 В AC. Это позволяет использовать колонны в различных промышленных сетях.

Модульная сигнальная колонна помогает быстро передавать оператору визуальную информацию и при необходимости изменять конфигурацию индикации.

Соединение модулей выполняется с помощью защёлок, поэтому сборка не требует сложных операций. Подключение к внешней установке производится в основании колонны. Благодаря этому проводка остаётся более простой, а замена отдельных световых элементов занимает меньше времени.

USB-разъёмы для промышленного оборудования

Современные промышленные установки всё чаще используют стандартные интерфейсы для подключения внешних устройств. USB применяется для работы с переносными накопителями, хранения журналов событий, настройки оборудования и подключения компьютеров или планшетов. EAO предлагает промышленные USB-разъёмы в форматах A и C. Они устанавливаются в корпуса для панельного монтажа, совместимые с отверстиями диаметром 22,3 мм. Такой подход позволяет использовать единый принцип монтажа для разъёмов и элементов управления. Панельное исполнение имеет несколько преимуществ:

• упрощается проектирование новых машин;
• становится удобнее модернизация старого оборудования;
• разъём можно разместить непосредственно на лицевой панели;
• подключение внешних устройств не требует демонтажа корпуса.

После установки защитная крышка закрывает разъём и помогает сохранить герметичность конструкции. Степень защиты может достигать IP66. В закрытом состоянии интерфейс защищён от пыли, влаги и других загрязняющих факторов, которые способны привести к коррозии или нарушению контакта. При выборе USB-разъёма важно учитывать не только тип интерфейса, но и условия монтажа, необходимый класс защиты, совместимость с панелью и частоту использования. Если порт применяется для сервисного доступа, защитная крышка особенно важна: она предотвращает загрязнение контактов в периоды, когда разъём не используется.

Итоговый вывод

Продукция EAO охватывает основные элементы промышленного интерфейса: аварийные и обычные кнопки, поворотные переключатели, джойстики, сигнальные колонны и панельные USB-разъёмы. Большинство компонентов рассчитано на монтаж в стандартные отверстия, что облегчает разработку оборудования и замену уже установленных устройств. К сильным сторонам решений EAO относятся широкий выбор исполнений, продуманная механика, наличие цветовой и световой индикации, а также защита от пыли, влаги и других внешних воздействий.

Благодаря этому компоненты подходят для шкафов управления, производственных линий, операторских панелей и различных автоматизированных машин. Выбирая конкретное изделие, необходимо заранее определить электрические параметры, тип контактов, способ монтажа, требуемую степень защиты и особенности эксплуатации. Такой подход позволит подобрать компонент, который обеспечит безопасное управление, понятную индикацию и стабильную работу промышленной системы.
