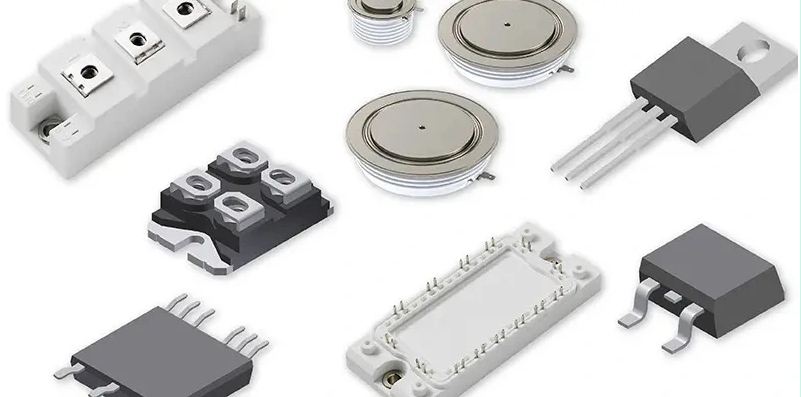

Решения Littelfuse и IXYS для управления мощностью и защиты систем

Содержание

• Быстрые диоды для преобразовательной техники
• Модули и дискретные MOSFET IXYS
• IGBT для высоковольтных цепей
• Причины перенапряжений в силовой электронике
• Газовые разрядники и MOV-варисторы
• Комплексный подбор силовых и защитных компонентов

Современная силовая электроника должна не только преобразовывать и распределять энергию, но и сохранять работоспособность при нестабильных режимах. В инверторах, импульсных источниках питания, DC/DC-преобразователях, системах бесперебойного питания и приводной технике полупроводниковые устройства регулярно коммутируют значительные токи при высоком напряжении. Одновременно компоненты могут испытывать воздействие внешних и внутренних перенапряжений.

В ассортименте Эиком представлены решения Littelfuse и IXYS, которые помогают формировать комплексную систему управления мощностью и защиты. Бренд IXYS специализируется на силовых полупроводниках: быстрых диодах, MOSFET и IGBT-транзисторах. Littelfuse предлагает компоненты для подавления импульсных перенапряжений, включая металлооксидные варисторы и газоразрядники GDT.

Быстрые диоды для преобразовательной техники

В силовых выпрямителях диод не всегда работает на частоте сети. В импульсных источниках питания, инверторах и высокочастотных преобразователях он должен быстро переходить из проводящего состояния в запертое. Поэтому для правильного выбора важны не только номинальные ток и обратное напряжение, но и динамические характеристики, прежде всего время обратного восстановления.

Для подобных задач применяются диодные модули IXYS DSEI2X61-04C, DSEI2X61-10B и DSEI2X61-12B. Они относятся к семейству FRED — Fast Recovery Epitaxial Diode. Такие элементы отличаются малым временем восстановления запорной способности, что особенно важно в схемах с интенсивной коммутацией.

Быстрый диод снижает потери при переключении, уменьшает тепловую нагрузку на схему и помогает повысить КПД высокочастотного преобразователя.

Сокращение коммутационных потерь позволяет уменьшить выделение тепла, снизить требования к охлаждению и повысить эффективность оборудования. Особенно заметен этот эффект в компактных блоках питания, преобразователях напряжения и промышленных устройствах, работающих в непрерывном режиме.

Модули и дискретные MOSFET IXYS

MOSFET-транзисторы являются одними из ключевых компонентов силовой электроники. Они выполняют функцию быстродействующих электронных ключей в DC/DC-преобразователях, импульсных источниках питания, ИБП, системах управления двигателями и другом оборудовании, где требуется быстро и эффективно коммутировать энергию.

Эиком предлагает как модульные MOSFET IXYS — IXFN100N50P, IXFN132N50P3, IXFN210N20P, IXFN360N10T и IXFN420N10T, — так и дискретные исполнения: IXFH170N25X3, IXFR48N60P, IXFX210N30X3, IXFX27N80Q и IXTK120N25P. Выбор конкретного исполнения зависит от мощности устройства, компоновки платы, требований к охлаждению и характера нагрузки.

• Напряжение сток—исток : определяет запас по напряжению, необходимый для безопасной работы транзистора.
• Допустимый ток стока : показывает, какую токовую нагрузку способен выдерживать компонент.
• Сопротивление RDS(on) : влияет на потери мощности в открытом состоянии.
• Параметры переключения : важны для высокочастотных схем, где заметны коммутационные потери.
• Температура перехода : определяет допустимый тепловой режим и требования к системе охлаждения.
• Тип нагрузки : влияет на реальные режимы переключения и величину импульсных токов.

Низкое значение RDS(on) полезно для уменьшения потерь проводимости, но при высокой частоте не менее важны скорость переключения и тепловые характеристики MOSFET.

Нельзя оценивать MOSFET только по одному параметру. Например, транзистор с низким сопротивлением канала может оказаться не лучшим вариантом для высокочастотной схемы, если его динамические потери слишком велики. В высоковольтном оборудовании на первый план, напротив, выходит достаточное напряжение блокировки.

В линейке IXYS применяются разные технологические платформы, поэтому устройства с похожими номинальными характеристиками могут отличаться поведением в реальной схеме.

• Polar : технология для определенных сочетаний напряжения, тока и тепловых режимов.
• Polar3 : развитие силовой MOSFET-платформы для эффективной коммутации энергии.
• X3-Class : решения, ориентированные на высокие требования к силовым характеристикам.
• Q-Class : серия транзисторов для специализированных режимов работы.
• Trench Gate : конструкция с затвором траншейного типа, применяемая для улучшения электрических параметров.

IGBT для высоковольтных цепей

В силовых устройствах с повышенным рабочим напряжением наряду с MOSFET широко применяются IGBT-транзисторы. Они объединяют особенности полевого управления затвором и силовой структуры биполярного транзистора, что делает их востребованными в приводной технике, инверторах, промышленных преобразователях и мощных источниках питания.

Выбор между MOSFET и IGBT определяется не максимальными цифрами в спецификации, а сочетанием напряжения, тока, частоты коммутации, потерь и условий охлаждения.

Модели IGBT различаются допустимыми напряжением коллектор—эмиттер и током коллектора. Например, IXYK120N120C3 рассчитан на напряжение до 1,2 кВ и ток коллектора до 120 А. Транзистор IXGH2N250 предназначен для работы при напряжении до 2,5 кВ и токе до 2 А при температуре корпуса 110 °C.

При подборе важно оценить полный рабочий цикл ключа. Компонент должен уверенно выдерживать не только кратковременный ток, но и реальные коммутационные нагрузки. Если тепло не отводится эффективно, даже элемент с подходящими электрическими характеристиками может стать причиной перегрева и снижения надежности системы.

Причины перенапряжений в силовой электронике

Даже грамотно спроектированная система нуждается в защите от импульсных перенапряжений. Они могут поступать из питающей сети, возникать при атмосферных разрядах или формироваться непосредственно внутри оборудования во время переключения индуктивной нагрузки.

• Атмосферные воздействия : грозовые импульсы способны проникать в цепи питания и связи.
• Коммутация индуктивности : отключение двигателей, трансформаторов, реле и контакторов вызывает выбросы напряжения.
• Резкое изменение тока : быстрые переходные процессы в преобразователе создают внутренние импульсные помехи.
• Нестабильность сети : скачки параметров питания могут превысить допустимый уровень для чувствительной электроники.

Короткая продолжительность импульса не означает его безвредность. Даже очень быстрый выброс способен пробить полупроводниковую структуру, ухудшить параметры компонента или постепенно ускорить его деградацию. Поэтому защитное устройство должно либо отвести энергию импульса, либо ограничить напряжение до безопасного значения.

Защита от перенапряжений должна подбираться по характеру импульса и месту установки, а не только по номинальному напряжению защищаемой цепи.

Газовые разрядники и MOV-варисторы

Для защиты электронных и силовых систем Эиком предлагает решения Littelfuse, включая газоразрядники серии CG, варисторы LA и термозащищенные варисторы TMOV. Эти компоненты имеют одну цель — ограничить опасное воздействие перенапряжений, — но работают по разным принципам.

Газоразрядники GDT в обычном режиме обладают очень высоким сопротивлением. Когда напряжение превышает установленный порог, внутри элемента возникает газовый разряд, после чего устройство начинает проводить импульсный ток. Низкая собственная емкость делает GDT подходящими для линий передачи данных, телекоммуникационного оборудования, а также входов и выходов аудио- и видеотехники.

Металлооксидные варисторы MOV работают иначе: при достижении порогового напряжения их сопротивление резко снижается. Варистор начинает проводить ток и ограничивает амплитуду импульса. При выборе варисторов Littelfuse серии LA учитывают рабочее напряжение, напряжение варистора, допустимый импульсный ток и энергию импульса.

Варисторы TMOV дополнены встроенной термической защитой. При чрезмерном росте температуры она отключает элемент от цепи. Это помогает уменьшить последствия перегрева варистора, который может возникнуть при длительной работе в неблагоприятном режиме или после воздействия сильного импульса.

Комплексный подбор силовых и защитных компонентов

Подбор элементной базы для силовой электроники должен учитывать нормальный режим работы и аварийные сценарии. Для MOSFET и IGBT оценивают рабочее напряжение, ток, частоту переключения, динамические и статические потери, температурный режим, характеристики радиатора и условия монтажа.

Защитные компоненты, в свою очередь, выбирают по типу ожидаемых перенапряжений. Защита сетевого входа от мощного внешнего импульса отличается от цепи, подавляющей выброс напряжения при отключении катушки, электродвигателя или трансформатора. Параметры защитного устройства должны соответствовать характеристикам полупроводников, топологии схемы и условиям эксплуатации оборудования.

Комплексное использование быстрых диодов, MOSFET, IGBT, газовых разрядников и варисторов позволяет создать надежную систему преобразования энергии. Решения IXYS и Littelfuse, представленные в Эиком, дают возможность подобрать компоненты как для эффективной коммутации мощности, так и для защиты оборудования от импульсных воздействий. Итоговая надежность устройства зависит от согласования всех параметров: нельзя выбирать силовой ключ и защитный элемент изолированно, поскольку они должны работать как единая система.
