Новые конденсаторы TDK на 500 В повышают плотность серверных БП

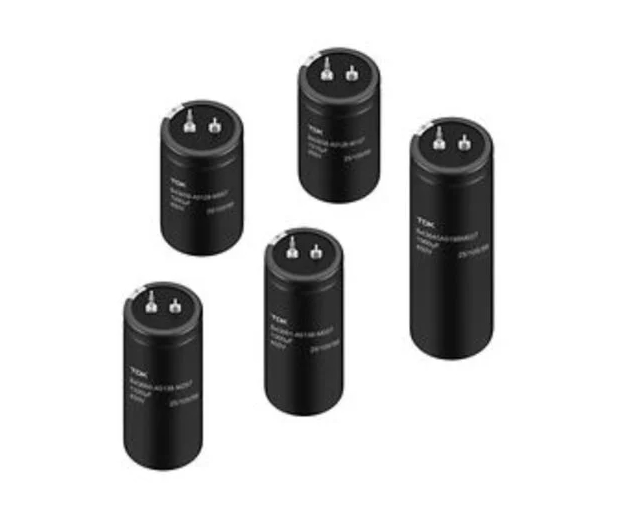

Корпорация TDK расширила ассортимент ультракомпактных алюминиевых электролитических конденсаторов с выводами snap-in. Новые исполнения серий B43645–B43661 рассчитаны на постоянное напряжение до 500 В и ориентированы на силовую электронику с высокой плотностью монтажа: блоки питания серверов искусственного интеллекта, промышленные импульсные источники питания, ИБП и фотоэлектрические инверторы.

Содержание

• Напряжение 500 В для плотных систем питания
• Серии, габариты и диапазон ёмкостей
• Тепловая стойкость и электрические параметры

Напряжение 500 В для плотных систем питания

Современные дата-центры, обслуживающие вычислительные нагрузки ИИ, требуют от источников питания стабильной работы при высоком энергопотреблении и ограниченном пространстве внутри корпуса. Повышение допустимого напряжения до 500 В постоянного тока позволяет использовать более высокое напряжение на промежуточной DC-шине.

Допуск 500 В позволяет упростить построение высоковольтной DC-шины, снизить потери и высвободить место на печатной плате силового устройства.

Такое решение помогает уменьшить циркулирующий ток в цепях преобразования и, следовательно, сократить резистивные потери. Разработчик получает возможность увеличить удельную мощность системы без добавления нескольких последовательно соединённых конденсаторов и сопутствующих балансировочных элементов.

Новая линейка может быть востребована в оборудовании, где особенно важны компактность, эффективность преобразования энергии и продолжительная работа под постоянной нагрузкой.

• Серверные блоки питания : поддержка высокоплотных систем электропитания для ИИ-вычислений
• Промышленные ИИП : применение в импульсных источниках питания для автоматизации и оборудования
• ИБП : использование в узлах накопления и преобразования энергии
• Солнечные инверторы : работа в высоковольтных DC-контурах фотоэлектрических систем

Серии, габариты и диапазон ёмкостей

Расширенное семейство включает серии B43645, B43657, B43658, B43659, B43660 и B43661. Изделия охватывают широкий диапазон номинальной ёмкости — от 80 до 2060 мкФ. Благодаря этому разработчики могут выбирать компоненты под конкретные требования силовой схемы, не отказываясь от компактного форм-фактора.

Диаметр корпусов составляет от 22 до 35 мм, а длина — от 25 до 100 мм. Такой выбор типоразмеров помогает рационально использовать площадь платы в стоечных системах, закрытых корпусах источников питания и других устройствах, где монтажное пространство ограничено.

• Серии : B43645, B43657, B43658, B43659, B43660 и B43661
• Номинальная ёмкость : от 80 до 2060 мкФ
• Диаметр корпуса : от 22 до 35 мм
• Длина корпуса : от 25 до 100 мм

Тепловая стойкость и электрические параметры

Для высоконагруженных источников питания критична способность компонентов сохранять параметры при длительном воздействии повышенной температуры. Snap-in конденсаторы TDK с напряжением 500 В рассчитаны на срок службы до 5000 часов при температуре окружающей среды 105 °C. Допустимый ток пульсаций достигает 5,39 А, что важно для силовых каскадов с интенсивным преобразованием энергии.

Конденсаторы помещены в алюминиевый корпус с изолирующей оболочкой из полиэтилентерефталата. Встроенный предохранительный клапан предназначен для безопасного сброса внутреннего давления при аварийной ситуации. Доступны стандартные двухконтактные варианты и трёхконтактные исполнения, которые помогают исключить ошибочную полярность при монтаже на печатную плату.

Механическая надёжность компонентов подтверждена испытаниями на вибрацию по стандарту IEC 60068-2-6, а все версии соответствуют требованиям директивы RoHS. Для оценки срока службы в конкретном устройстве производитель предлагает браузерный инструмент AlCap, позволяющий моделировать тепловой режим и нагрузочный профиль.

Сочетание ресурса до 5000 часов при 105 °C и тока пульсаций до 5,39 А делает конденсаторы TDK подходящими для длительно работающих высоковольтных силовых узлов.

Таким образом, расширение линейки TDK B43645–B43661 даёт разработчикам силовой электроники компактные конденсаторы на 500 В с широким выбором ёмкости, высоким допустимым током пульсаций и увеличенным ресурсом. Эти компоненты способны упростить схемы питания ИИ-серверов, промышленных установок, ИБП и солнечных инверторов, где важны плотность компоновки, эффективность и эксплуатационная надёжность.

Технические данные, использованные в материале, соответствуют публикации о расширении серий TDK B43645–B43661: напряжение до 500 В DC, ёмкость 80–2060 мкФ, ток пульсаций до 5,39 А и ресурс до 5000 часов при 105 °C.
