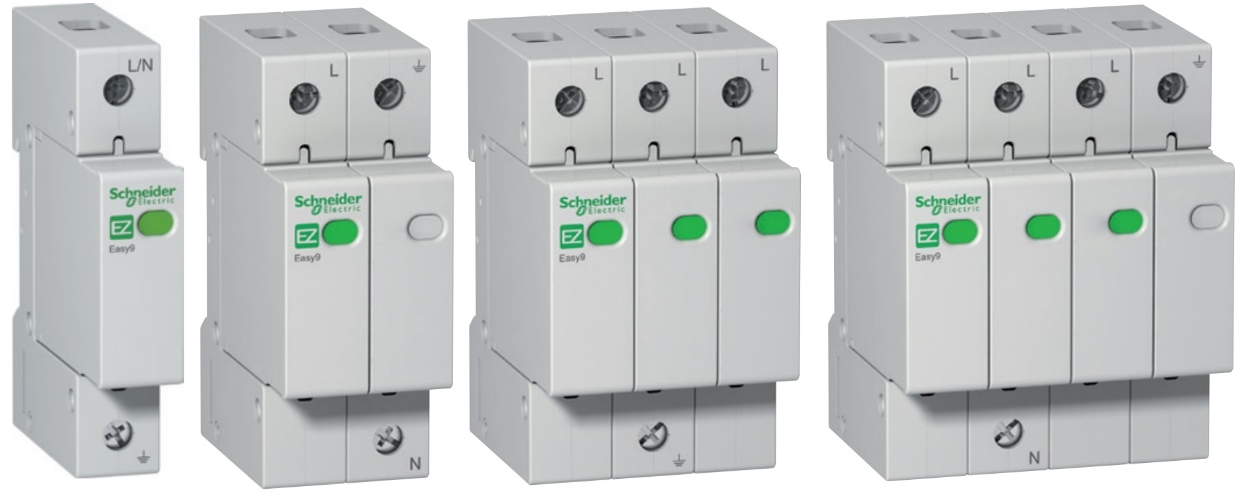

Серия Easy9 Pro: модульная защита Schneider Electric для щитов

Устройства защиты Schneider Electric давно применяются при монтаже бытовых, коммерческих и промышленных электроустановок. Их выбирают специалисты, которым важны надежность коммутационных аппаратов, удобство сборки щита и совместимость модулей. Линейка Easy9 Pro объединяет решения для разных задач: от защиты отдельных линий в квартире до оснащения распределительных щитов в офисах, мастерских и на производственных объектах.

Серия Easy9 представляет собой комплексную систему модульного оборудования. В нее входят автоматические выключатели, дифференциальные выключатели, устройства защиты от опасного повышения напряжения, расцепители, контакты и монтажные аксессуары. Продукция соответствует требованиям директив RoHS и REACH, а упаковочные материалы примерно на 70% состоят из переработанного сырья.

В каталоге Эиком доступны основные элементы Schneider Electric Easy9 Pro, которые позволяют собрать функциональный, аккуратный и масштабируемый распределительный щит. Единый принцип монтажа и согласованная конструкция компонентов упрощают подбор оборудования для новых установок и модернизации существующих систем.

Содержание

• Автоматические выключатели
• Другие устройства защиты
• Дифференциальные выключатели
• Выключатель защиты от перенапряжения
• Дополнительные элементы

Автоматические выключатели

Основой серии Easy9 Pro являются модульные автоматические выключатели с электромагнитно-тепловой защитой. Они предназначены для отключения цепи при коротком замыкании и перегрузке, предотвращая повреждение кабелей, подключенного оборудования и элементов электроустановки.

В ассортименте предусмотрены одно-, двух-, трех- и четырехполюсные исполнения. Благодаря этому автоматы можно использовать не только в однофазных сетях, но и для защиты трехфазных линий питания. Модули рассчитаны на работу в сетях с напряжением 230/400 В AC, а номинальный ток доступных моделей находится в диапазоне от 2 до 63 А.

Автоматический выключатель должен выбираться не только по номинальному току нагрузки, но и с учетом сечения кабеля, характера потребителя и параметров защищаемой линии.

Для оборудования Easy9 Pro доступны аппараты с времятоковыми характеристиками B и C. Модели типа B мгновенно отключаются при токе, превышающем номинальное значение примерно в 3–5 раз. Их обычно используют в цепях освещения, розеточных группах и других нагрузках без существенных пусковых токов. Автоматы с характеристикой C срабатывают при превышении номинала примерно в 5–10 раз, поэтому лучше подходят для двигателей, трансформаторов и оборудования с кратковременным стартовым током.

• Однополюсные модели применяются для отдельных однофазных цепей.
• Двухполюсные автоматы позволяют одновременно отключать фазный и нейтральный проводники.
• Трех- и четырехполюсные устройства используют в трехфазных распределительных системах.
• Номиналы от 2 до 63 А помогают подобрать защиту для линий различного назначения.

Винтовые клеммы рассчитаны на подключение проводников сечением от 1 до 35 мм². Допустимое сечение зависит от конкретной модели и ее номинального тока, поэтому перед монтажом необходимо сверяться с технической документацией выбранного аппарата.

Другие устройства защиты

Easy9 Pro не ограничивается автоматическими выключателями. Это единая серия, включающая аппараты для защиты людей, электрических цепей и подключенных потребителей. Сочетаемость устройств между собой особенно важна при сборке распределительного щита: компоненты имеют схожую конструкцию, монтируются на DIN-рейку и позволяют сформировать логичную компоновку без применения случайно подобранных элементов.

Комплексный подход к защите позволяет не просто отключить аварийную линию, а снизить риск поражения током, пожара и выхода оборудования из строя.

Использование оборудования одной серии облегчает проектирование, монтаж и дальнейшее обслуживание. Электрику проще ориентироваться в щите, быстрее выполнять диагностику и замену модулей, а владельцу установки — поддерживать систему в понятном и безопасном состоянии.

Дифференциальные выключатели

Дифференциальные выключатели, также называемые УЗО, контролируют появление тока утечки. Если часть тока начинает уходить по нежелательному пути — например, через поврежденную изоляцию, корпус прибора или человека, — устройство отключает цепь. Поэтому такие аппараты широко применяются в жилых домах, офисах, сервисных помещениях, мастерских и на промышленных объектах.

В линейке Easy9 Pro представлены решения для однофазных и трехфазных систем. Номинальное напряжение устройств составляет 230/400 В, а номинальный ток — 25, 40 либо 63 А. Этот параметр показывает максимальный рабочий ток защищаемой цепи и не означает ток утечки, при котором происходит отключение.

Аппараты могут иметь чувствительность 30 мА или 300 мА. Устройства на 30 мА применяются прежде всего для дополнительной защиты человека от поражения электрическим током. Варианты на 300 мА чаще используют как противопожарную защиту, поскольку они реагируют на более значительные утечки, способные вызвать нагрев и воспламенение изоляции. Оборудование соответствует требованиям стандарта IEC EN 61008.

• УЗО на 30 мА подходят для цепей, где приоритетом является защита пользователей.
• Устройства на 300 мА применяются для снижения пожарного риска при повреждении изоляции.
• Однофазные исполнения используют в сетях 230 В.
• Трехфазные модели предназначены для систем с напряжением 400 В.

Выключатель защиты от перенапряжения

Для защиты техники и электрооборудования от опасного роста сетевого напряжения предназначен выключатель перенапряжения EZ9A32223. Устройство выполнено в соответствии с требованиями EN 50550. Норма определяет время реакции аппарата при разных значениях напряжения переменного тока.

При напряжении 275 В устройство должно сработать не позднее чем за 15 секунд. Если напряжение достигает 350 В, время отключения составляет до 0,75 секунды, а при 400 В — не более 200 мс. Порог срабатывания установлен на уровне 255 В: при более низком напряжении модуль не должен отключать цепь.

Выключатель совместим с автоматами и дифференциальными аппаратами Easy9 Pro, в том числе с устройствами, имеющими защиту от перегрузки. Такое решение целесообразно использовать там, где подключены чувствительные к качеству питания приборы: электронные блоки управления, бытовая техника, системы автоматики и коммуникационное оборудование.

Независимый расцепитель дает возможность организовать дистанционное аварийное отключение цепи по сигналу датчика, кнопки или внешней системы контроля.

В серии также предусмотрен независимый расцепитель — модуль, который механически воздействует на расположенный рядом аппарат на DIN-рейке. После подачи управляющего напряжения освобождается блокировка, и рычаг выключателя переводится в положение отключения. Питание расцепителя может осуществляться от сети AC 100–415 В либо от источника DC 110–130 В.

Такой модуль помогает реализовать автоматическое отключение питания при срабатывании датчика дыма, охранного контакта, системы контроля температуры или другого внешнего устройства. Он расширяет возможности стандартного распределительного щита без усложнения его базовой конструкции.

Дополнительные элементы

Для завершения сборки щита Schneider Electric предлагает дополнительные компоненты Easy9 Pro. К ним относятся вспомогательные и сигнальные контакты, соединительные шины, угловые и прямые элементы, заглушки и другие монтажные принадлежности. Эти изделия помогают сделать подключение модулей более аккуратным, сократить количество отдельных перемычек и повысить удобство технического обслуживания.

Применение совместимых аксессуаров особенно полезно при серийной сборке щитов и при необходимости поддерживать единый стандарт монтажа. В результате упрощается прокладка соединений, сокращается время установки и снижается вероятность ошибок при подключении оборудования.

Серия Schneider Electric Easy9 Pro формирует практичную экосистему модульной защиты для различных электроустановок. Автоматические выключатели, УЗО, устройства контроля перенапряжения, независимые расцепители и аксессуары позволяют собрать согласованный щит с учетом нагрузки, требований безопасности и условий дальнейшей эксплуатации. Выбор совместимых компонентов в Эиком помогает упростить проект, ускорить монтаж и сделать электрическую систему более надежной.
