Зачем нужна идентификация оператора

На современном производстве контроль доступа не сводится к проверке личности человека при входе на территорию предприятия. Автоматизация постепенно распространяется на все участки технологического процесса, поэтому возникает необходимость контролировать доступ к панелям HMI, программируемым логическим контроллерам PLC, роботизированным комплексам, станкам, инструментам и транспортным средствам.

Сотрудник может иметь право находиться в определенной производственной зоне, но это не означает, что ему разрешено изменять параметры оборудования или запускать отдельные операции. Для каждой задачи требуется соответствующий уровень квалификации, а иногда и действующее удостоверение о прохождении обучения.

RFID помогает решить эту проблему за счет быстрой бесконтактной идентификации пользователя. Считыватель получает сведения с карты, брелока, метки, смартфона или другого совместимого устройства, после чего передает их в систему авторизации. Дальнейшее решение зависит от программной архитектуры предприятия: система может разрешить или запретить доступ, открыть только определенные функции либо передать данные в MES, ERP, OEE или телематическую платформу.

RFID на производстве определяет не только личность сотрудника, но и создает основу для проверки его полномочий, квалификации и права работать с конкретным оборудованием.

Особенно актуальна такая схема на предприятиях, где один станок или операторский терминал используется несколькими сотрудниками. Вместо общего пароля система получает персональный идентификатор каждого пользователя. Это повышает прозрачность операций и позволяет точнее установить, кто выполнял определенное действие.

RFID в операторских панелях HMI

Одним из наиболее понятных вариантов применения RFID является авторизация оператора непосредственно у панели HMI. Пользователю не приходится каждый раз вводить логин и пароль на экране. Достаточно приложить идентификатор к считывателю, после чего система может автоматически определить сотрудника и загрузить соответствующий профиль доступа.

В зависимости от настроек программного обеспечения RFID-идентификация может использоваться для следующих операций:

• входа оператора в систему управления рабочим местом;
• назначения сотрудника на конкретную машину или производственную линию;
• открытия только тех функций HMI, которые разрешены пользователю;
• фиксации момента начала и окончания работы;
• связывания действий оператора с параметрами технологического процесса.

Такой подход удобен там, где персоналу приходится регулярно переходить между рабочими местами. Идентификатор остается у сотрудника, а права доступа определяются централизованно. При увольнении работника, изменении его должности или завершении срока действия сертификата администратор может обновить учетную запись без замены оборудования на рабочих местах.

Система также способна учитывать различные роли. Например, оператор получает доступ к запуску стандартного цикла, инженер может корректировать расширенные параметры, а сервисный специалист — выполнять диагностические процедуры. В результате одна и та же панель HMI становится безопаснее и удобнее для разных категорий персонала.

Связь идентификации с OEE

Идентификация оператора полезна не только для управления доступом. Она может стать источником данных для анализа эффективности оборудования. Если сведения о пользователе связываются с производственными событиями, предприятие получает более полную картину происходящего на линии.

В частности, данные об операторе можно сопоставлять с показателями OEE — общей эффективностью оборудования. Это помогает анализировать причины простоев, отклонения от заданного темпа, время переналадки, количество брака и другие параметры.

Когда идентификатор оператора связан с данными производства, предприятие видит не только результат работы оборудования, но и контекст, в котором этот результат был получен.

Важно, что RFID сам по себе не заменяет OEE-платформу и не выполняет полноценный производственный анализ. Его задача заключается в надежной передаче идентификатора пользователя. Уже производственное приложение решает, какие сведения сохранять, как их интерпретировать и с какими показателями сопоставлять.

Такая интеграция соответствует принципам Industry 4.0. Человеческий фактор не исключается из автоматизированной системы, а учитывается как один из элементов управляемого производственного процесса.

Один идентификатор для разных задач

На предприятиях, которые развивались постепенно, нередко используются несколько независимых систем идентификации. Одна карта нужна для прохода через турникет, другая — для доступа к станку, отдельный PIN-код применяется для погрузчика, а для производственного терминала используются собственные учетные данные.

Подобная схема усложняет администрирование и создает неудобства для сотрудников. Кроме того, при большом количестве идентификаторов повышается риск потери карты, передачи пароля другому человеку или ошибки при выборе нужного средства доступа.

Универсальные считыватели позволяют использовать уже имеющиеся идентификаторы в новых приложениях. Предприятие может сохранить часть действующей инфраструктуры и постепенно подключать дополнительные рабочие места. В зависимости от выбранной модели также могут применяться NFC-устройства и смартфоны с поддержкой беспроводной идентификации.

Содержание:

• вход на территорию и в отдельные помещения предприятия;
• авторизация на производственном рабочем месте;
• разрешение запуска и настройки оборудования;
• выдача и возврат инструментов;
• управление промышленными вендинговыми автоматами;
• доступ к вилочным погрузчикам и другой технике;
• открытие шкафов, ячеек и систем хранения;
• работа с производственными киосками и терминалами.

При этом универсальный идентификатор не означает обязательного объединения всех приложений в одну информационную систему. Разные подсистемы могут сохранять собственные правила авторизации и уровни доступа. Общим элементом становится способ распознавания пользователя.

Модернизация действующей инфраструктуры

Одна из проблем промышленной автоматизации заключается в совместной эксплуатации оборудования разных поколений. Система контроля доступа могла быть установлена несколько лет назад, а производственные терминалы, автоматы и роботы добавлялись позднее. В результате на одном предприятии могут применяться карты и метки, работающие на разных частотах и использующие различные протоколы.

В такой ситуации полная замена идентификаторов и считывателей часто оказывается слишком дорогой и организационно сложной. Универсальные устройства помогают внедрять изменения поэтапно. Новые рабочие места оснащаются считывателями, совместимыми с технологиями, которые уже используются в компании.

Безопасность RFID-системы определяется не одной характеристикой считывателя, а согласованностью всех компонентов — от карты пользователя до серверов и правил управления доступом.

Для интегратора это означает более гибкое планирование проекта. Необязательно останавливать производство для одновременной модернизации всех участков. Сначала можно оборудовать одну линию или несколько критически важных рабочих мест, проверить работу системы, а затем распространить решение на другие зоны.

Отдельное внимание следует уделить информационной безопасности. Защищать необходимо не только считыватель, но и весь канал обмена данными: идентификатор, программное обеспечение, сервер авторизации, сетевое соединение и конечное приложение. В зависимости от конфигурации могут использоваться современные криптографические механизмы и модули Secure Access Module (SAM).

Считыватели TWN4 Desktop

Семейство TWN4 Desktop предназначено для использования рядом с компьютерами, терминалами и другими устройствами операторского рабочего места. Это готовые настольные считыватели в закрытом корпусе с интегрированной антенной. Их можно установить около панели или промышленного компьютера без разработки собственной аппаратной части.

Конкретные версии отличаются поддерживаемыми технологиями идентификации и интерфейсами связи. В линейке встречаются исполнения с поддержкой RFID, NFC, Bluetooth и других вариантов беспроводной коммуникации. Перед выбором необходимо проверить совместимость устройства с картами и метками, которые уже применяются на предприятии.

TWN4 Desktop может использоваться в следующих задачах:

• на рабочих местах HMI — для быстрой авторизации перед началом смены;
• на промышленных компьютерах — для бесконтактного входа пользователя;
• на производственных терминалах — для назначения операций конкретному сотруднику;
• в системах учета инструментов — для регистрации лица, получающего оборудование;
• в программных надстройках — как интерфейс между RFID-идентификатором и приложением.

Настольный формат удобен для модернизации уже существующей системы. Считыватель можно разместить рядом с монитором, панелью оператора или терминалом, подключив его к управляющему компьютеру через предусмотренный интерфейс.

Модули TWN4 Palon Compact

В ряде промышленных проектов считыватель должен быть не просто установлен рядом с оборудованием, а встроен в конструкцию машины, шкафа, терминала или точки доступа. Для подобных задач подходят решения семейства TWN4 Palon Compact.

В зависимости от исполнения такие устройства могут предназначаться для панельного или настенного монтажа. Модель для установки на панели удобно интегрировать в корпус автомата, киоска, шкафа или операторского поста. Настенный вариант может использоваться на входах в защищенные зоны, около производственных участков и в помещениях, где требуется регулярная идентификация сотрудников.

Palon Compact позволяет перенести RFID-идентификацию из зоны рядом с оборудованием непосредственно в корпус машины, терминала, шкафа или точки доступа.

Модули Palon Compact поддерживают технологии, работающие в диапазонах 125 кГц и 13,56 МГц. Отдельные исполнения также рассчитаны на NFC и Bluetooth Low Energy. Наличие различных интерфейсов, включая USB, RS-232, RS-485 и Wiegand, упрощает подключение к системам контроля доступа, промышленным контроллерам и специализированным приложениям.

Такой формат особенно полезен в тех случаях, когда требуется аккуратная интеграция без выступающих внешних устройств. Считыватель становится частью конструкции и может устанавливаться непосредственно в предусмотренное технологическое отверстие.

Встраиваемые решения TWN4 OEM

При разработке нового станка, терминала или автоматизированного устройства интегратору не всегда нужен внешний считыватель. В этом случае RFID-модуль может быть встроен непосредственно в электронику оборудования. Такой вариант предлагает семейство TWN4 OEM.

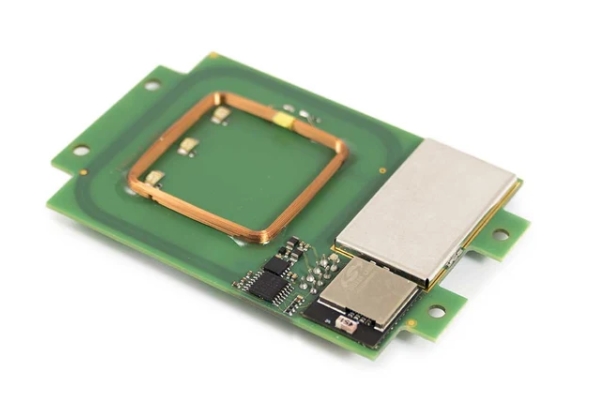

Среди доступных решений представлены модули TWN4 MultiTech 2 и TWN4 MultiTech 3. Они предназначены для интеграции в собственные изделия, поэтому могут использоваться как часть панели HMI, промышленного автомата, вендинговой системы, шкафа хранения или устройства интралогистики.

Главное преимущество OEM-подхода заключается в возможности самостоятельно определить место установки антенны и способ взаимодействия модуля с электронной системой устройства. В зависимости от исполнения могут применяться USB, RS-232, GPIO, I²C, SPI, TTL и Wiegand.

Это дает производителю оборудования возможность выбрать сразу несколько параметров:

Проектирование системы идентификации

Выбор RFID-считывателя следует начинать не с каталога устройств, а с анализа производственного процесса. Сначала необходимо определить, какие объекты и операции требуют защиты, какие идентификаторы уже есть у сотрудников и в какую программную среду должна передаваться информация.

При подготовке проекта полезно ответить на следующие вопросы:

1. Что именно требуется защищать: помещение, станок, терминал, инструмент или транспорт?
2. Какие карты, брелоки и другие идентификаторы уже используются?
3. Какие RFID-технологии должен поддерживать считыватель?
4. Нужна ли совместимость с NFC или Bluetooth Low Energy?
5. Где будет размещаться устройство и каким будут условия эксплуатации?
6. Требуется настольная, панельная, настенная или OEM-установка?
7. Какой интерфейс предусмотрен в управляющей системе?
8. Какие данные нужно передавать после распознавания пользователя?
9. Где и каким образом будут храниться права доступа?
10. Нужно ли передавать сведения в MES, OEE, ERP или телематическую систему?

Правильный выбор RFID-оборудования начинается с анализа сценария использования: необходимо заранее определить объект защиты, тип идентификатора, интерфейс и дальнейший маршрут данных.

Ответы на эти вопросы помогают выбрать оптимальный вариант. Для уже работающего компьютера может подойти настольный считыватель. Для автомата, шкафа или проходной системы логичнее использовать панельную либо настенную модель. Если оборудование только разрабатывается, наиболее рациональным решением может стать OEM-модуль, интегрированный в собственную электронику.

От рабочего места к Smart Factory

Одно из главных преимуществ универсальной идентификации заключается в возможности постепенно расширять проект. Необязательно сразу оснащать считывателями все оборудование предприятия. Внедрение можно начать с нескольких критически важных панелей HMI и оценить, как система влияет на скорость авторизации, дисциплину доступа и качество учета операций.

После успешного запуска те же идентификаторы могут использоваться на других машинах, в шкафах выдачи инструментов, промышленных вендинговых автоматах и транспортных средствах. Следующим этапом может стать подключение производственных киосков, зон технического обслуживания и систем управления автопарком.

Так формируется единая идентификационная среда, которая объединяет физический доступ, работу с данными, авторизацию машин, выдачу оборудования и идентификацию водителей. При этом отдельные приложения могут продолжать работать независимо и использовать собственные правила назначения полномочий.

Например, сотрудник может иметь право входить на завод, но не иметь доступа к конкретному станку. Другой специалист может управлять машиной, однако не получать инструмент без дополнительной проверки. Идентификатор в этом случае остается общим, а права определяются контекстом операции.

Именно такой принцип позволяет использовать RFID не только как средство контроля прохода, но и как связующий элемент цифровой фабрики. Считыватели TWN4 Desktop подходят для готовых операторских рабочих мест, TWN4 Palon Compact — для панельной и настенной интеграции, а TWN4 OEM — для встраивания в проектируемые устройства.

Переход к Smart Factory можно начинать с одного рабочего места: при продуманной архитектуре локальное RFID-решение постепенно превращается в общую платформу идентификации предприятия.

В итоге RFID на производстве выполняет гораздо более широкую задачу, чем обычный контроль доступа. Технология помогает определить пользователя панели HMI, контроллера, станка, инструмента или транспортного средства, проверить его полномочия и связать выполненные действия с производственными данными.

Решения ELATEC позволяют подобрать формат оборудования под конкретную архитектуру — от готового настольного считывателя до компактного модуля, встроенного в электронику машины. Однако результат внедрения зависит прежде всего от качества проектирования: система должна учитывать не только характеристики считывателя, но и идентификаторы, программные платформы, каналы связи, правила авторизации и требования промышленной безопасности.
