ROHM представила мощные импульсно-стойкие резисторы в корпусе 0402

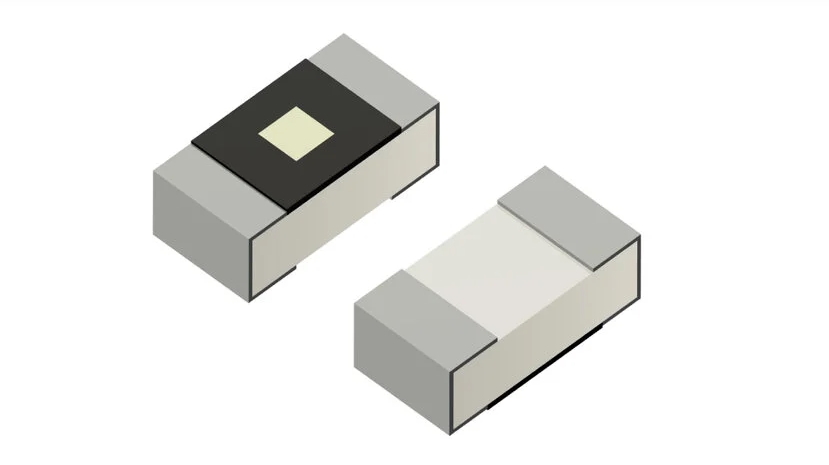

Компания ROHM разработала серию чип-резисторов SDR01, предназначенных для применения в силовых цепях и периферийных интерфейсах. Компоненты сочетают повышенную устойчивость к импульсным перенапряжениям с номинальной мощностью 0,33 Вт, сохраняя компактный типоразмер 0402.

Новые поверхностно-монтируемые резисторы рассчитаны на использование в автомобильной, промышленной и потребительской электронике, а также в серверах с искусственным интеллектом. Благодаря небольшим размерам они позволяют уменьшить площадь печатной платы без отказа от необходимых характеристик по мощности и надежности.

Проблемы плотного монтажа электроники

Современные электронные устройства передают все более значительные объемы энергии и при этом становятся компактнее. Это повышает требования к компонентам, которые должны выдерживать большую мощность, занимая минимум места на плате.

Главное преимущество SDR01 заключается в сочетании высокой импульсной стойкости и мощности 0,33 Вт с миниатюрным корпусом 0402.

Особенно актуальна защита силовых источников и интерфейсных узлов от кратковременных перенапряжений и электростатических разрядов. Ранее для решения этой задачи нередко применялись резисторы более крупного типоразмера или несколько параллельно соединенных компонентов. Такой подход увеличивал занимаемую площадь, усложнял разводку и создавал дополнительные трудности при отводе тепла.

Оптимизированная конструкция и тепловые характеристики

При разработке серии SDR01 специалисты ROHM изменили конструкцию резистивного элемента и электродов. Благодаря оптимизированной внутренней архитектуре компоненты рассчитаны на номинальную мощность 0,33 Вт при размерах корпуса 0402, соответствующих метрическому типоразмеру 1005.

По данным ROHM, опубликованным 10 сентября 2026 года, это один из наиболее высоких показателей мощности для резисторов такого формата. Полная номинальная мощность сохраняется при температуре выводов до 125 °C. Это упрощает установку компонентов рядом с источниками нагрева и позволяет снизить нагрузку на общую систему теплового управления.

• Номинальная мощность — 0,33 Вт.
• Типоразмер корпуса — 0402, или 1005 по метрической системе.
• Допустимая температура выводов при номинальной мощности — до 125 °C.
• Диапазон сопротивлений — от 10 Ом до 2,2 МОм.
• Температурный коэффициент сопротивления — ±100 ppm/°C.

Стабильность сопротивления и применение

Помимо устойчивости к импульсным нагрузкам, резисторы SDR01 характеризуются температурным коэффициентом сопротивления ±100 ppm/°C. Такой показатель помогает ограничить изменение сопротивления при колебаниях температуры окружающей среды.

Серия SDR01 предназначена для схем, где необходимо совместить плотный монтаж, контролируемый нагрев и стабильную работу при кратковременных электрических перегрузках.

Стабильные электрические параметры положительно влияют на надежность источников питания и периферийных интерфейсных сетей. Одновременно применение одного компактного компонента вместо более крупного резистора или группы параллельных элементов способствует дальнейшей миниатюризации аппаратуры.

Основные характеристики ROHM SDR01

Резисторы ROHM SDR01 уже выпускаются серийно. Приобрести их можно через интернет-магазин ROHM и онлайн-дистрибьюторов, включая DigiKey и Farnell. Новая серия представляет интерес для разработчиков компактных источников питания, автомобильных электронных систем, промышленного оборудования и серверных платформ, где важны экономия места, тепловая устойчивость и надежность защиты цепей.
