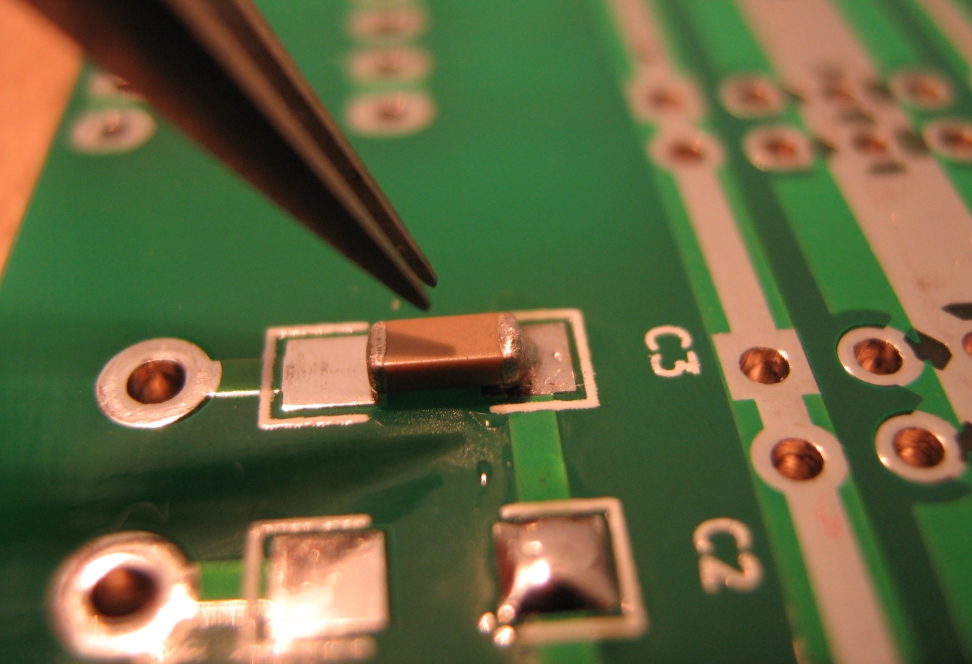

SMT монтаж: технология поверхностной сборки электроники

В современной электронике технология поверхностного монтажа (SMT) занимает ключевое место. Она предполагает установку электронных компонентов непосредственно на поверхность печатной платы, что кардинально изменило подход к проектированию и производству устройств.

В отличие от сквозного монтажа (THT), при котором элементы фиксируются через отверстия, SMT позволяет значительно уменьшить размеры изделий и повысить их функциональность. Благодаря этому современные электронные устройства стали компактнее, мощнее и энергоэффективнее.

В данной части рассмотрим основные элементы SMT, этапы производственного процесса и практические особенности применения технологии.

Элементная база SMT

Компоненты поверхностного монтажа (SMD) отличаются компактными размерами и малым весом, что делает их основой миниатюризации электроники. Они выпускаются в различных корпусах — чип, SOIC, QFP, BGA — в зависимости от назначения и условий эксплуатации.

Как правило, такие компоненты поставляются в лентах или кассетах, что упрощает автоматическую установку на производственных линиях. В ассортименте компании Эиком представлены ключевые элементы для SMT-сборки: микросхемы, SMD-резисторы и конденсаторы, применяемые в большинстве электронных устройств.

Печатные платы для SMT-монтажа

Платы, предназначенные для поверхностного монтажа, должны соответствовать ряду требований. Важны не только механические характеристики, но и тепловая устойчивость, а также диэлектрические свойства материалов.

Особое внимание уделяется контактным площадкам (падам), от точности которых зависит корректность установки компонентов. Паяльная маска защищает токопроводящие дорожки и предотвращает появление нежелательных соединений.

Для производства и защиты печатных плат используются специальные материалы и покрытия, которые также доступны в линейке решений Эиком.

Этапы SMT-производства

Процесс поверхностного монтажа включает несколько последовательных операций:

1. Подготовка платы и компонентов. Перед сборкой платы и элементы подвергаются сушке для удаления влаги. Также проводится контроль качества компонентов.
2. Нанесение паяльной пасты. Обычно используется трафаретная печать, обеспечивающая точное распределение пасты по контактным площадкам. Для небольших серий применяется дозирование. Дополнительно выполняется инспекция нанесения (SPI).
3. Размещение компонентов. Автоматические машины Pick & Place устанавливают компоненты с высокой точностью. Встроенные системы контроля корректируют позиционирование.
4. Рефлоу-пайка. Плата проходит через печь, где паяльная паста расплавляется и формирует надежные соединения. Контроль температурного профиля является критически важным.
5. Альтернативные методы пайки. В отдельных случаях применяется селективная пайка для компонентов с особыми требованиями.
6. Очистка после пайки. Удаляются остатки флюса и загрязнения, способные повлиять на долговечность устройства.
7. Контроль качества. Используются методы автоматической инспекции (AOI, AXI), позволяющие выявить дефекты и обеспечить надежность продукции.

Монтаж может выполняться как с одной стороны платы, так и с двух. В ряде случаев применяется комбинированный подход, объединяющий SMT и THT.

Современные линии SMT практически полностью автоматизированы. Они включают принтеры пасты, установщики компонентов, печи оплавления, транспортные системы и оборудование для контроля качества.

Практика применения SMT-технологии

Технология SMT широко используется благодаря своим преимуществам, однако требует соблюдения определённых условий и понимания производственных особенностей. Одним из главных плюсов является миниатюризация — применение компактных компонентов позволяет существенно уменьшить размеры устройств. Также важна высокая плотность монтажа, благодаря которой на ограниченной площади можно разместить больше функциональных элементов.

Сокращение длины соединений улучшает электрические характеристики схем, снижая паразитные эффекты и повышая стабильность работы, особенно в высокочастотных приложениях. Производство на базе SMT легко автоматизируется, что обеспечивает высокую производительность и стабильное качество изделий. Несмотря на значительные вложения в оборудование, технология оказывается экономически выгодной при массовом выпуске за счет снижения себестоимости одной единицы продукции.

Проектирование под производство (DFM)

Подход DFM (design for manufacturing) направлен на адаптацию конструкции печатной платы под требования производства. Корректное проектирование контактных площадок и отверстий под паяльную пасту напрямую влияет на качество соединений. Неправильные размеры или форма могут привести к дефектам пайки.

Размещение компонентов должно учитывать расстояния между элементами, их ориентацию и доступ к точкам контроля. Это снижает риск ошибок на этапе сборки и упрощает диагностику.

Отдельное внимание уделяется тепловым режимам. Для компонентов с высоким тепловыделением необходимо предусмотреть эффективное охлаждение — через радиаторы, вентиляцию и грамотную
компоновку платы.

Применение принципов DFM позволяет повысить качество продукции, снизить количество дефектов и оптимизировать производственные затраты.

Проблемы, ограничения и типовые дефекты SMT

Несмотря на очевидные преимущества технологии поверхностного монтажа, она сопровождается рядом технических сложностей и эксплуатационных ограничений, которые необходимо учитывать при организации производства.

Одним из ключевых факторов является высокая технологическая сложность процесса и строгие требования к точности выполнения операций. Для достижения стабильного качества необходимо обеспечивать прецизионное позиционирование компонентов, точное соблюдение температурных профилей пайки, а также непрерывный контроль параметров на всех стадиях сборки.

Дополнительные трудности связаны с чувствительностью электронных компонентов к воздействию внешних факторов. Температурные колебания, повышенная влажность и электростатические разряды (ESD) могут приводить к повреждению элементов, что требует внедрения специальных условий хранения, транспортировки и антистатической защиты.

Миниатюризация компонентов также усложняет производственный процесс. Малые габариты элементов затрудняют их визуальную идентификацию и манипуляции с ними, что обуславливает необходимость применения специализированного оборудования, инструментов высокой точности и соответствующей подготовки персонала.

К числу наиболее распростанённых дефектов SMT-сборки относятся:

• Паяльные мостики — нежелательные перемычки из припоя между соседними контактными площадками, вызывающие короткие замыкания.
• Эффект «надгробия» (tombstoning) — ситуация, при которой один из выводов компонента отрывается от контактной площадки и приподнимается в процессе пайки.
• Недостаточное количество припоя — приводит к формированию ненадёжных соединений с низкой механической прочностью и плохой проводимостью.
• Холодная пайка — визуально допустимое, но электрически нестабильное соединение, возникающее при нарушении температурного режима или несоответствии материалов.
• Пористость паяных соединений — образование газовых включений внутри припоя, снижающих механическую прочность и долговечность контакта.
• Несоосность компонентов — отклонение от заданного положения на печатной плате, влияющее на электрические и механические характеристики изделия.

Причины возникновения указанных дефектов могут быть различными: ошибки проектирования печатной платы, некорректные параметры технологического процесса, загрязнение поверхностей, механические воздействия. Для их предотвращения требуется комплексный подход, включающий тщательное проектирование, настройку оборудования и системный контроль качества.

Восстановление (Rework)

Процедуры восстановления (rework) являются важной частью SMT-производства и позволяют устранять выявленные дефекты, возвращая изделия в рабочее состояние. Однако выполнение таких операций связано с рядом технологических трудностей.

Основные сложности обусловлены ограниченным доступом к паяным соединениям и необходимостью точного термического воздействия. Для выполнения rework применяются специализированные средства: станции горячего воздуха, системы демонтажа и установки BGA-компонентов, а также оптические и микроскопические системы контроля.

Следует учитывать, что любые ремонтные вмешательства могут негативно сказаться на надёжности изделия. Повторные циклы нагрева увеличивают риск повреждения как самих компонентов, так и печатной платы. Поэтому критически важно соблюдать регламентированные процедуры и обеспечивать высокий уровень квалификации операторов. Эффективное управление качеством на всех этапах производства позволяет минимизировать необходимость в доработках и повысить общий выход годной продукции.

Для оценки эффективности SMT-процесса используются ключевые показатели качества, среди которых:

• FPY (First Pass Yield) — доля изделий, успешно прошедших сборку с первого раза без дефектов;
• DPMO (Defects Per Million Opportunities) — количество дефектов на миллион потенциальных точек их возникновения.

Контроль качества в SMT реализуется с применением различных методов:

• Визуальный контроль — ручная инспекция оператором;
• AOI (Automated Optical Inspection) — автоматизированная оптическая проверка;
• AXI (Automated X-ray Inspection) — рентгеновский анализ внутренних структур соединений, особенно актуальный для BGA;
• Электрические испытания (ICT, функциональные тесты) — проверка работоспособности схемы.

Будущее технологии SMT и ключевые вызовы

Технология поверхностного монтажа продолжает активно развиваться, адаптируясь к возрастающим требованиям современной электроники. Эволюция SMT сопровождается как появлением новых возможностей, так и усложнением производственных задач.

Среди основных тенденций можно выделить дальнейшую миниатюризацию компонентов. Переход к типоразмерам 01005, 008004 и менее позволяет существенно увеличить плотность монтажа и создавать более компактные устройства.

Значительную роль играет развитие автоматизации и внедрение принципов Industry 4.0. Использование роботизированных систем, алгоритмов искусственного интеллекта, анализа больших данных и межмашинного взаимодействия (M2M) способствует повышению производительности, снижению затрат и улучшению качества продукции.

Дополнительные требования формируются со стороны технологий 5G и Интернета вещей (IoT), которые требуют высокой плотности монтажа, надёжности и энергоэффективности. Это стимулирует дальнейшее совершенствование процессов SMT.

Перспективным направлением является развитие трёхмерной сборки и гетерогенной интеграции. Возможность вертикального размещения компонентов и комбинирования различных технологических решений в одном изделии открывает новые горизонты для проектирования электроники.

Также активно ведётся разработка новых паяльных материалов, включая низкотемпературные и бессвинцовые сплавы с улучшенными эксплуатационными характеристиками. Это позволяет повысить надёжность соединений и снизить экологическую нагрузку.

Особое значение приобретает концепция устойчивого развития. Производители стремятся внедрять экологически безопасные материалы, сокращать энергопотребление и оптимизировать производственные процессы.

Предстоящие вызовы

С увеличением технологической сложности возрастает необходимость управления интеграцией новых решений. Внедрение современных материалов и процессов требует значительных инвестиций в научно-исследовательские работы и обучение персонала.

Ужесточение экологических и качественных стандартов также оказывает влияние на отрасль. Для сохранения конкурентоспособности производители должны соответствовать нормативным требованиям и ожиданиям рынка.

Немаловажным фактором становится устойчивость цепочек поставок. Глобальные экономические и логистические вызовы требуют обеспечения стабильности поставок компонентов и материалов.

Отдельной технической задачей остаётся обеспечение надёжности при экстремальной миниатюризации. С уменьшением размеров компонентов возрастает вероятность дефектов и усложняется контроль качества.

Итоговый вывод

Технология SMT представляет собой ключевую основу современного производства электроники, обеспечивая высокую плотность монтажа, автоматизацию и экономическую эффективность. Вместе с тем её применение требует строгого соблюдения технологических норм, комплексного контроля качества и высокой квалификации персонала.

Современные тенденции — миниатюризация, цифровизация производства, внедрение новых материалов и экологических подходов — формируют дальнейшее развитие SMT. Несмотря на существующие ограничения и вызовы, данная технология сохраняет лидирующие позиции и продолжает эволюционировать, открывая новые возможности для создания высокотехнологичных и надёжных электронных устройств.
