Соединители HARTING для робототехники: выбор и применение

Особенности соединений в робототехнике

Робототехника — это движение, вибрации, стеснённое пространство и смена конфигурации. Разъёмы подбирают с учётом рабочей зоны. Соединители, гнёзда и кабели HARTING десятилетиями служат основой промышленных систем автоматизации, передавая сигналы, питание и управляющие команды в условиях постоянных механических нагрузок.

Грамотно выбранные разъёмы напрямую определяют надёжность, ремонтопригодность и масштабируемость робототехнической системы.

От разъёмов в роботах требуется быстрота замены, компактность, вибростойкость и стандартизация. Правильный подбор сокращает время запуска установок и снижает риск ошибок при обслуживании.

Зоны применения разъёмов HARTING

Инструмент робота и область захвата. На концах рычагов критичны габариты и масса — они влияют на точность механизма. Оптимальный выбор — M12, при повышенных токах — M17. Подвижные участки и проводники. Кабели подвергаются повторяющимся изгибам, поэтому должны защищать цепь от натяжения и обеспечивать упорядоченную прокладку. Практически все продукты HARTING соответствуют этим требованиям или адаптируются к ним.

Основание робота и исполнительные модули. Повышенные токовые нагрузки требуют разъёмов с увеличенной площадью контакта — M17 и M23. Соединение шкафа управления с роботом. Требуется промышленная прочность, широкий диапазон конфигураций и высокий класс защиты — HDC и M23.

Ключевые вызовы соединений

Независимо от зоны, контакты и кабели подвергаются множеству неблагоприятных факторов. Повторяющееся движение и вибрации. Роботы работают циклически многие часы. Неправильный подбор ведёт к сбоям сигналов, ошибкам датчиков и остановкам осей.

При проектировании необходимо учитывать:

• стандартизированные кабели и разъёмы для быстрой замены;
• исключение натяжений в точках соединения;
• запас длины кабеля без излишков — HARTING предлагает заводские сборки.

Ограниченное пространство. В тесных зонах размещаются захваты, датчики, клапаны, камеры и пневматические трубки. Сокращение массы и числа кабелей на конце рычага за счёт специализированных разъёмов позволяет реализовать сложные механизмы. Модификация и масштабирование. Универсальные разъёмы HARTING позволяют строить робототехнические системы модульно — благодаря чему их легко переналаживать, калибровать и модернизировать, минимизируя время простоя.

Основные группы продуктов HARTING

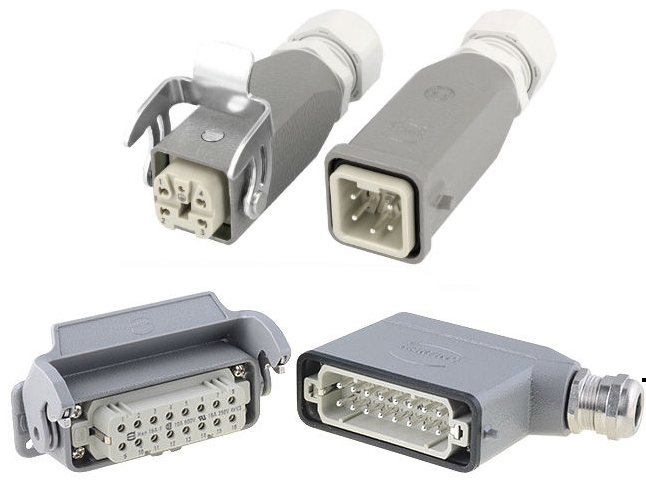

Разъёмы HDC. Рассчитаны на тяжёлые условия. Металлический корпус, контакты для больших токов. Существуют сотни вариантов — питающих и сигнальных. Совместимы с RJ45 и DB-интерфейсами. Применяются для связи робота со шкафом управления. Модульная конструкция позволяет создавать вилки и гнёзда под конкретное применение. Разъёмы и кабели M12. Компактная конструкция, контакты до 12А и 630В. Широкий выбор заводских кабелей.

Формат M12 — стандарт для датчиковых модулей, что ускоряет монтаж и сервис. Области применения M12:

• у захвата робота;
• на датчиках положения;
• в модулях ввода/вывода;
• на устройствах безопасности;
• в коммуникационных соединениях.

Использование готовых кабелей M12 сокращает время ремонта — при неисправности заменяется весь кабель. Разъёмы M17. Промежуточное решение между M12 и M23. Подходят для ограниченного пространства при относительно высоких параметрах.

Применение M17:

• компактные исполнительные модули;
• вспомогательные оси;
• сигнальные соединения с большим числом контактов.

До 17 контактов. Монтаж — обжимом жил, стыковка — защёлкой или резьбой. В ассортименте Эиком — панельные и кабельные модели, прямые и угловые. Разъёмы M23. Передают питание до 20А и 300В и сигналы. Линейка включает версии Power, Hybrid и Signal. Обслуживают самые требовательные соединения: приводы, серводвигатели, энкодеры, вращающиеся столы, позиционеры. Преимущества — снижение отказов и упрощение замены модулей.

Сравнения таблица

Подводя итоги

Соединители HARTING перекрывают весь спектр робототехнических задач — от компактных M12 на концах рычагов до мощных HDC на интерфейсах со шкафом. Правильно подобранные разъёмы обеспечивают надёжность, ремонтопригодность и масштабируемость систем.
