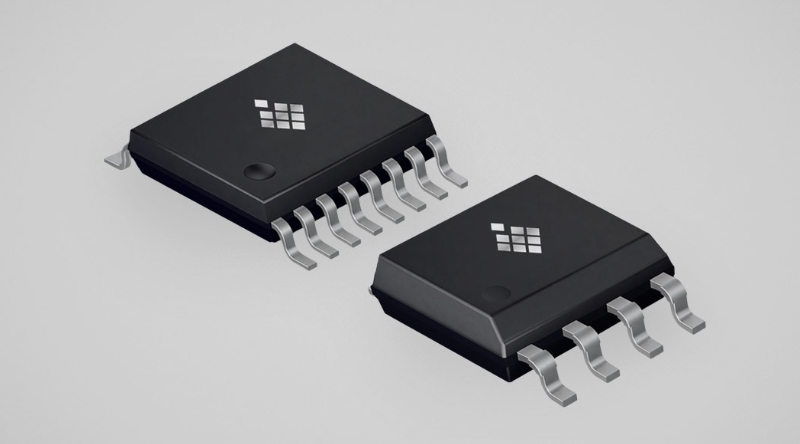

TDK HAL 3025: датчик угла 360° для высокоскоростных автоприводов

Компания Rutronik расширила ассортимент автомобильных датчиков, добавив TDK HAL 3025 — устройство для определения абсолютного угла поворота вала на 360°. Новинка рассчитана на высокоскоростное управление электродвигателями в системах, критичных к функциональной безопасности, включая перспективные решения x-by-wire.

TDK HAL 3025 объединяет измерение угла на 360° с компенсацией паразитных магнитных полей, что особенно важно для компактных и высоконагруженных автомобильных приводов.

Датчик выполнен как SEooC-компонент и подготовлен к применению в проектах с уровнем ASIL D по стандарту ISO 26262:2018. Однокристальная архитектура помогает упростить разработку электронного блока управления: встроенная диагностика фиксирует ошибки непосредственно внутри микросхемы, снижая потребность во внешнем контроле со стороны контроллера двигателя.

Определение угла и защита от помех

В основе HAL 3025 лежит фирменная технология TDK SixSense. Устройство анализирует вертикальные составляющие магнитного поля и на их основе рассчитывает абсолютное положение ротора в пределах полного оборота. Встроенная компенсация внешних магнитных полей соответствует требованиям ISO 11452-8 и уменьшает влияние помех от силовой электроники.

• Работа рядом с силовыми узлами: датчик можно располагать вблизи токоведущих элементов и преобразователей мощности.
• Упрощённая магнитная система: для измерения достаточно двухполюсного ферритового магнита, установленного на торце вала.
• Сокращение затрат: снижается необходимость в экранировании и использовании увеличенных магнитов.

Скорость, сигналы и настройка

HAL 3025 способен измерять скорость вращения до 60 000 об/мин. Быстрый аналоговый тракт обеспечивает малое время отклика и широкую полосу выходного сигнала. Микроконтроллер или ECU получает данные об угловом положении через синусно-косинусные выходы — дифференциальные либо несимметричные, устойчивые к электромагнитным воздействиям.

Калибровка устройства может выполняться через выходной вывод. Производитель предусмотрел программирование усиления, смещения, нулевого угла и ортогональности сигналов без выделенных дополнительных контактов. Это помогает сократить число операций и упростить настройку на производстве.

• Высокая скорость: поддерживается измерение вращения до 60 000 об/мин.
• Гибкие выходы: доступны синусно-косинусные сигналы в дифференциальном и однополярном исполнении.
• Простая модернизация: корпус SOIC8 SMD совместим по выводам с датчиками HAL 3020 и HAL 3021.

Компактный TDK HAL 3025 подходит для обновления существующих автомобильных систем управления приводами без существенной переработки печатной платы. Сочетание высокой частоты работы, встроенной диагностики и стойкости к магнитным помехам делает его практичным решением для систем рулевого управления, торможения и других электронных узлов автомобиля, где точность положения двигателя напрямую связана с безопасностью.

Технические сведения о назначении датчика, поддержке ASIL D, технологии SixSense, частоте до 60 000 об/мин, интерфейсах и совместимости с HAL 3020/3021 основаны на исходной публикации Rutronik.
