STMicroelectronics представила компактные силовые модули SLLIMM

Компания STMicroelectronics расширила линейку SLLIMM Compact — интеллектуальных силовых модулей с малыми потерями для промышленного оборудования, кондиционеров, тепловых насосов и бытовой техники. Новинки выполнены по технологии DBC с прямым соединением меди и объединяют полный трёхфазный IGBT-инвертор на 600 В.

Габариты корпуса составляют всего 18,8 × 32,8 мм. По сравнению с существующими IPM в DBC-исполнении это позволяет уменьшить занимаемую площадь более чем на 30%, что особенно важно при разработке компактных приводов двигателей.

Модули SLLIMM Compact помогают сократить размеры силовой части привода без отказа от встроенной защиты и эффективного отвода тепла.

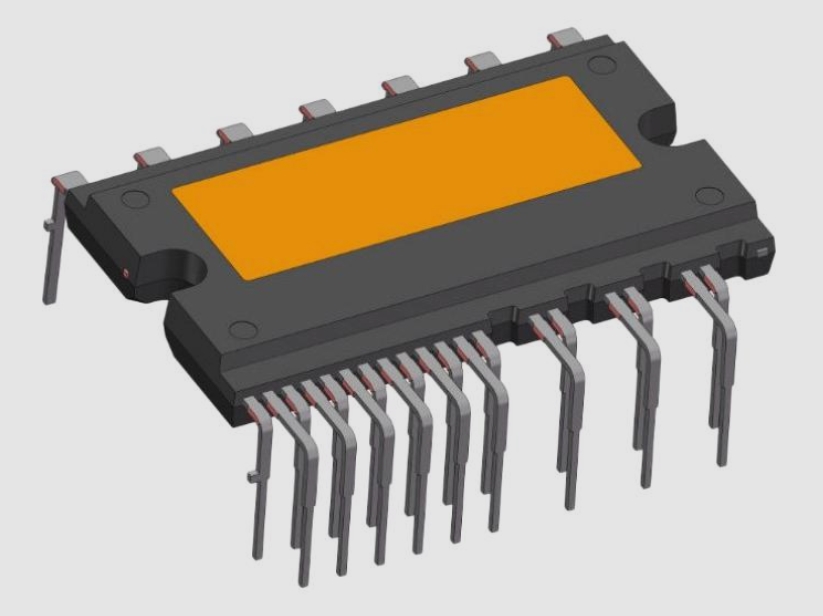

Первым представителем серии стал 20-амперный STGI15C60S, рассчитанный на системы малой и средней мощности с частотой коммутации до 20 кГц. Полностью изолированный корпус выдерживает напряжение 2000 Vrms в течение минуты и обеспечивает эффективный тепловой режим.

Внутри интегрированы траншейные IGBT, быстродействующие диоды свободного хода, две управляющие микросхемы, bootstrap-диод и защитные цепи. Модуль поддерживает блокировку при пониженном напряжении, интеллектуальное отключение при аварии и контроль температуры. STGI15C60S уже выпускается в корпусе CDIPB-26L DBC.

Таким образом, новое решение STMicroelectronics позволяет производителям создавать более компактные, защищённые и энергоэффективные инверторные узлы для техники с электродвигателями.

Технические параметры и назначение STGI15C60S приведены в исходной публикации Electronics Journal.
