TDK Micronas HVC 5422C: контроллер моторов для авто

Компания TDK Corporation пополнила линейку своих полупроводниковых решений новым интегрированным контроллером двигателей, предназначенным для управления бесщёточными и щёточными моторами постоянного тока в интеллектуальных автомобильных приводах.

Новый чип для точного управления приводами

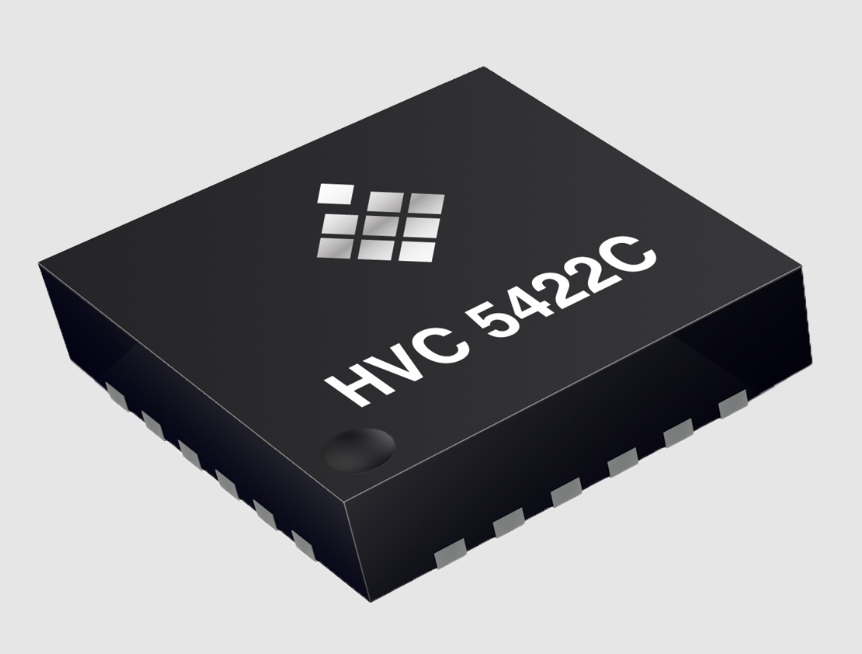

Результатом совместной работы подразделений разработки и производства компании стал Micronas HVC 5422C — встраиваемый контроллер моторов, рассчитанный на применение в системах термоуправления, активных жалюзи радиатора, клапанах и узлах регулирования воздушного потока автомобилей с двигателями внутреннего сгорания, а также в гибридных и электрических силовых установках.

Решение выполнено по технологии «система на кристалле» и объединяет управление двигателем, коммуникационные интерфейсы и диагностические функции на одном кремниевом кристалле. Такой подход позволяет автопроизводителям снизить итоговую стоимость компонентов и уменьшить занимаемую площадь платы — что особенно важно в условиях ограниченного пространства современных автомобильных узлов.

HVC 5422C объединяет в одном корпусе управление мотором, связь по шине и диагностику, за счёт чего инженеры получают не просто драйвер, а компактную платформу для точного векторного управления моторами — с возможностью обновлять параметры и алгоритмы уже после установки чипа в автомобиль.

Архитектура и объём памяти: что изменилось

В основе контроллера лежит процессорное ядро Arm Cortex-M3, работающее совместно с тремя встроенными полумостами, способными выдавать пиковый ток до 1 А. По сравнению с предыдущими решениями серии HVC 5x объём флеш-памяти был увеличен, что открывает новые возможности для реализации сложных алгоритмов управления.

Расширенный объём памяти позволяет автомобильным инженерам применять продвинутые алгоритмы векторного управления (field-oriented control). Такое управление снижает пульсации крутящего момента и уровень электромагнитных помех, что напрямую уменьшает акустический шум в салонных приложениях — например, в приводах заслонок климатической установки и системах регулировки сидений.

Кроме того, 64 КБ флеш-памяти дают запас, необходимый для выполнения обновлений программного обеспечения по воздуху (OTA): производители получают возможность изменять параметры управления двигателем и диагностические процедуры уже после выпуска изделия.

Периферийные интерфейсы и защита данных

Работая как однокристальный драйвер привода, контроллер поддерживает как сенсорные, так и бессенсорные методы управления мотором, включая измерение противо-ЭДС. За связь отвечает встроенный трансивер шины Local Interconnect Network (LIN) с поддержкой протоколов автоадресации для сетей приводов, объединённых общей шиной.

Для периферийных подключений контроллер предлагает следующие возможности:

• семь линий общего назначения ввода/вывода (GPIO);
• встроенный стабилизатор напряжения 3,3 В для питания внешних датчиков положения или датчиков Холла;
• аппаратный криптографический модуль шифрования с ключом 256 бит, защищающий интеллектуальную собственность и целостность ПО — предотвращает несанкционированное считывание или изменение скомпилированного кода после программирования;
• термически эффективный корпус PQFN24 размером 5 × 5 мм².

Поставками решений TDK на российском рынке, включая линейку Micronas, занимается дистрибьютор Эиком.

Итог

Micronas HVC 5422C демонстрирует, как современные автомобильные контроллеры моторов совмещают компактность с растущей функциональной сложностью. Увеличенный объём флеш-памяти делает доступными точные алгоритмы векторного управления и обновления по воздуху, а интеграция силовых каскадов, шины LIN, датчиковой обвязки и аппаратного шифрования в одном корпусе 5 × 5 мм² позволяет сократить число внешних компонентов на плате.

Для автопроизводителей это означает более дешёвые и компактные узлы термоуправления, вентиляции и комфорта — при сохранении высокой точности и безопасности управления приводами.
