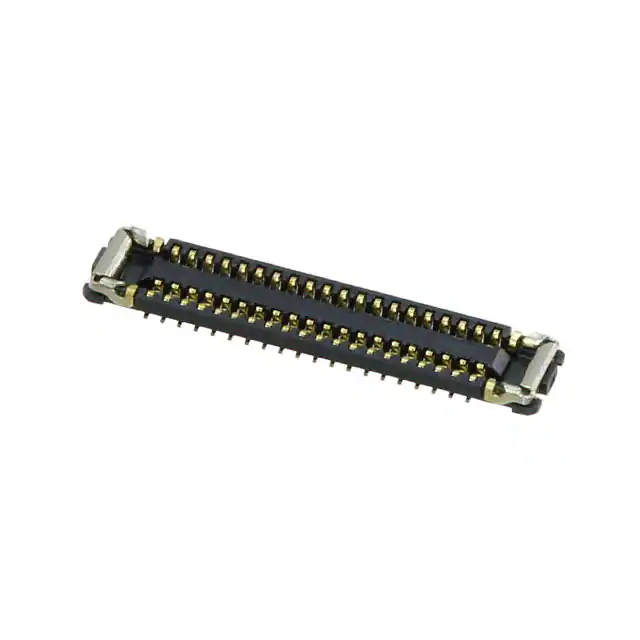

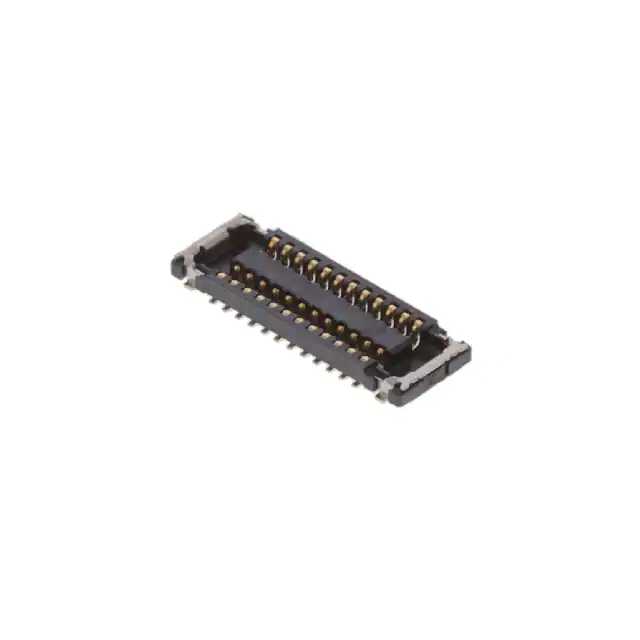

Разъемы прямоугольные - массивы, краевые, мезонинные (плата к плате)

Описание и функциональность

Прямоугольные разъемы представляют собой важные элементы в архитектуре современных электронных устройств, играя ключевую роль в обеспечении соединения между платами. В их арсенале имеются массивы, краевые и мезонинные соединители, способные эффективно организовывать и обеспечивать надежные связи между различными компонентами систем.

Эти разъемы работают на уровне минимальных потерь сигнала, обеспечивая высокую производительность и эффективность в широком спектре электронных приложений. Благодаря своей гибкости и надежности, они успешно применяются в разнообразных областях, от компьютеров и мобильных устройств до промышленного оборудования и автомобилей, подтверждая свою значимость в современной электронике.

Ключевые характеристики

Разъемы могут быть выполнены в различных конфигурациях:

• массивы разъемов: группы однотипных разъемов для многоканальной передачи данных;
• краевые разъемы: предназначены для простого монтажа через краевые контакты плат;
• мезонинные соединители: используются для вертикального соединения плат, оптимизируя пространство в устройствах.

Эти типы разъемов изготавливаются из прочных материалов и покрытий, что улучшает их электрические характеристики и увеличивает долговечность.

Применение

Прямоугольные разъемы используются в компьютерной технике для соединения материнских плат с расширительными картами, в телекоммуникационном оборудовании для высокой плотности соединений, а также в промышленных и автомобильных системах, где требуется устойчивость к вибрациям. Они также активно применяются в потребительской электронике и аэрокосмической отрасли, где критически важны надежность и минимизация занимаемого пространства.

Прямоугольные разъемы выделяются своей универсальностью и надежностью, играя ключевую роль в повышении производительности и надежности электронных систем. Они обеспечивают не только эффективное, но и безопасное соединение между компонентами, что критически важно для обеспечения бесперебойной работы различных устройств и систем. Благодаря своей устойчивости к воздействию внешних факторов и способности к передаче сигналов с минимальными потерями, они становятся незаменимыми элементами в сфере электроники.

Невидимые архитекторы: как платы общаются друг с другом

В мире электроники, где каждый миллиметр на счету, надежное и компактное соединение печатных плат является не просто задачей, а настоящим искусством. Именно здесь на сцену выходят прямоугольные разъемы типа «плата-плата» — массивы, краевые и мезонинные соединения. Эти компоненты выполняют роль универсального языка, на котором общаются различные модули внутри сложных устройств. Без них невозможно представить себе ни современный смартфон, где основная системная плата соединяется с дочерним модулем камеры, ни мощный сервер, в котором вычислительные блоки стыкуются с платами расширения и памяти. Они являются фундаментальными элементами, скрепляющими цифровой мир, обеспечивая не только передачу данных и питания, но и механическую целостность всего устройства. Их проектирование требует глубокого понимания электрических параметров, физических нагрузок и технологических процессов пайки, что делает их выбор критически важным этапом в разработке любой электронной системы.

От штырьковых колодок к высокоскоростным массивам

Эволюция межплаточных соединений — это история миниатюризации и роста производительности. Если decades ago инженеры использовали простые штырьковые разъемы (pin headers) и гнезда, то сегодняшние массивы контактов представляют собой высокоточные изделия, способные передавать сигналы с частотой в гигагерцы. Технологии шагнули далеко вперед: появились разъемы с шагом контактов 0.4 мм и менее, использующиеся в сверхкомпактной потребительской электронике. Для работы с высокоскоростными интерфейсами, такими как PCI Express или SATA, были разработаны конструкции с заземляющими пластинами, экранирующими соседние сигнальные пары для минимизации перекрестных помех. Материалы также претерпели изменения: вместо простого фосфористой бронзы контакты теперь часто покрываются золотом поверх барьерного слоя никеля для обеспечения низкого и стабильного переходного сопротивления в течение тысяч циклов сочленения. Корпуса изготавливаются из высокотемпературных термопластов (LCP, PPS), выдерживающих бессвинцовые процессы пайки при температурах до 260°C, что соответствует современным экологическим стандартам.

Разнообразие решений для любых задач

Многообразие прямоугольных разъемов плата-плата можно классифицировать по трем основным типам, каждый из которых решает свой круг задач. Массивы контактов (stacking connectors) — это, пожалуй, самый универсальный вариант. Они позволяют соединять две платы параллельно друг другу с фиксированным зазором. Типичный пример — соединение основной платы Arduino Uno с платами расширения (шилдами), где используется разъем с шагом 2.54 мм. Краевые разъемы (edge connectors) — это классика, известная по картриджам для игровых приставок или модулям оперативной памяти (хотя последние часто используют свой форм-фактор). Плата здесь сама является частью разъема: на ее торце нанесены контактные площадки, которые вставляются в пружинные контакты (т.н. «папу») на ответной стороне. Наконец, мезонинные разъемы (mezzanine connectors) предназначены для вертикального монтажа одной платы перпендикулярно другой, создавая сложные трехмерные компоновки. Это незаменимый элемент в телекоммуникационном оборудовании (например, в маршрутизаторах Cisco), где на материнскую плату нужно установить несколько дочерних плат с сетевыми процессорами или портами ввода-вывода, максимально экономя пространство.

Практические сценарии применения

Сложно найти отрасль электроники, где бы ни использовались эти компоненты. В промышленной автоматике массивные разъемы с большим количеством контактов и стойким к вибрации креплением связывают центральный контроллер с модулями ввода-вывода в системах управления конвейерными линиями или роботизированными манипуляторами. В медицинской технике, например, в портативных аппаратах УЗИ, применяются низкопрофильные и надежные мезонинные соединения, позволяющие быстро отсоединять и заменять сенсорные модули для обслуживания. Автомобильная инфотеймент-система — это еще один яркий пример: основная плата мультимедийного центра соединяется с платой управления дисплеем, модулем тюнера и блоком навигации через несколько прямоугольных разъемов, рассчитанных на работу в условиях экстремальных температур и постоянных вибраций. Даже в бытовой технике, вроде современных стиральных машин с сенсорным управлением, можно обнаружить краевой разъем, соединяющий основную плату с панелью интерфейса.

Факторы выбора: на что смотреть инженеру

Выбор конкретного разъема — это всегда компромисс между десятками параметров. Первое, с чего стоит начать, — шаг контактов (pitch). Он определяет плотность монтажа: 2.54 мм или 2.00 мм подходят для более простых устройств, а 0.8 мм, 0.5 мм или даже 0.4 мм — для высокоплотных компоновок в смартфонах и планшетах. Далее необходимо определить количество контактов и требуемый номинальный ток на каждый контакт (от 1А до 3А и более для силовых линий). Критически важен рабочий voltage и необходимость экранирования для высокоскоростных цифровых сигналов. Механические характеристики включают в себя высоту посадки (зазор между платами), тип фиксатора (защелки, винтовые крепления) для обеспечения стойкости к вибрации и количество циклов сопряжения (от 50 до 1000+). Материал контактов и их покрытие (золото, олово) выбираются исходя из требований к надежности и коррозионной стойкости, а температурный режим должен соответствовать процессу пайки и условиям эксплуатации устройства.
