В мире высокочастотной электроники, где каждый децибел на счету, а чистота сигнала определяет работоспособность всего устройства, ключевую роль играют компоненты, остающиеся за кадром. Балуны (симметрирующие устройства) — это именно такие незаменимые элементы, выступающие в роли профессиональных переводчиков или согласующих трансформаторов между разными мирами радиочастотных цепей. Их основная задача — преобразование сигнала между симметричной (балансной) и несимметричной (небалансной) линиями передачи с минимальными потерями и искажениями. Почему это так важно? Потому что большинство современных высокочастотных интегральных схем (таких как усилители, смесители или модуляторы) имеют несимметричный выход, в то время как многие высокоэффективные антенны (например, дипольные) или фильтры требуют симметричного питания для подавления паразитных помех и наводок. Без балуна между ними возникают нежелательные синфазные токи, искажающие диаграмму направленности антенны и drastically снижающие общее качество связи, точность позиционирования или эффективность передачи данных. Таким образом, этот скромный компонент является краеугольным камнем в построении устойчивых RF-трактов для беспроводных коммуникационных систем, радаров, RFID-считывателей и измерительного оборудования, обеспечивая то самое бесшовное взаимодействие, которое лежит в основе современной connected-реальности.
Концепция симметрирования сигналов не нова — ее корни уходят в ранние дни телеграфии и радио, однако технологическая эволюция балунов напрямую связана с бурным развитием полупроводниковой техники и технологий печатных плат. Первые балуны были громоздкими, намотанными вручную на ферритовых кольцах трансформаторами, что ограничивало их применение в массовой продукции. Принцип их работы основан на трансформаторной или линии передачи связи: в трансформаторном исполнении две обмотки на общем магнитопроводе преобразуют несимметричный сигнал в два противофазных напряжения равной амплитуды, эффективно подавляя синфазную помеху. Второй, более современный подход, использует свойства микрополосковых и копланарных линий на печатной плате, формируя структуры, которые за счет строго рассчитанной геометрии и длины создают необходимый фазовый сдвиг. Прорывом стало появление монолитных керамических балунов, интегрирующих миниатюрные проводящие пути внутри многослойной керамической структуры. Это позволило добиться превосходной повторяемости параметров, высокой стабильности в широком частотном диапазоне и возможности массового поверхностного монтажа (SMD). Сегодня передовые разработки фокусируются на создании широкополосных и сверхширокополосных (UWB) балунов, способных работать в диапазонах от сотен мегагерц до десятков гигагерц, что критически важно для устройств 5G и Wi-Fi 6E/7, где полоса пропускания исчисляется гигагерцами.
Многообразие современных применений диктует необходимость в широком ассортименте балунов, каждый из которых оптимизирован под конкретные требования по частоте, мощности, габаритам и стоимости. Наиболее фундаментальное деление происходит по типу конструкции и технологии изготовления. Тороидальные (трансформаторные) балуны, часто изготавливаемые на заказ, предназначены для высокомощных приложений (например, в радиовещательных передатчиках или мощных радарах), где ключевыми параметрами являются высокая добротность и способность выдерживать большие токи. Монолитные керамические SMD-балуны — это рабочие лошадки потребительской и коммерческой электроники; их главные преимущества — минимальный размер, низкая стоимость при массовом производстве и excellent repeatability параметров, что делает их идеальными для смартфонов, точек доступа Wi-Fi и RFID-модулей. Внутри этого класса существует градация по частотному диапазону: узкополосные для специфичных стандартов (например, 2.4 ГГц или 5.8 ГГц) и широкополосные, покрывающие сразу несколько октав. Отдельную нишу занимают балуны на микрополосковых линиях, которые часто проектируются инженерами прямо на печатной плате в виде специфических рисунков дорожек; они незаменимы для прототипирования и уникальных высокочастотных решений, где требуется максимальная гибкость в design. Выбор также зависит от коэффициента трансформации импеданса (наиболее распространены 1:1, 4:1, но бывают и другие), рабочего напряжения и уровня подавления синфазного сигнала (Common-Mode Rejection Ratio, CMRR), который является ключевой мерой эффективности любого балуна.
В мире высокочастотной электроники, где каждый децибел на счету, а согласование импеданса является священным Граалем, балуны выполняют роль универсальных переводчиков. Эти компактные симметрирующие устройства решают фундаментальную проблему: они преобразуют сигнал между симметричной (дифференциальной) и несимметричной (однополярной) линиями передачи. Представьте себе антенну, например, классический диполь, который по своей природе является симметричным устройством. Подключить его напрямую к несимметричному коаксиальному кабелю — значит получить перекос в диаграмме направленности, паразитные токи на оплетке кабеля и значительные потери полезного сигнала. Именно здесь на сцену выходит балун, который не только эффективно решает проблему согласования, но и подавляет синфазные помехи, выступая в роли высокочастотного дросселя. Его применение — это не просто рекомендация, а необходимое условие для корректной работы огромного множества RF-систем, от простейших радиолюбительских приемников до сложных радарных комплексов.

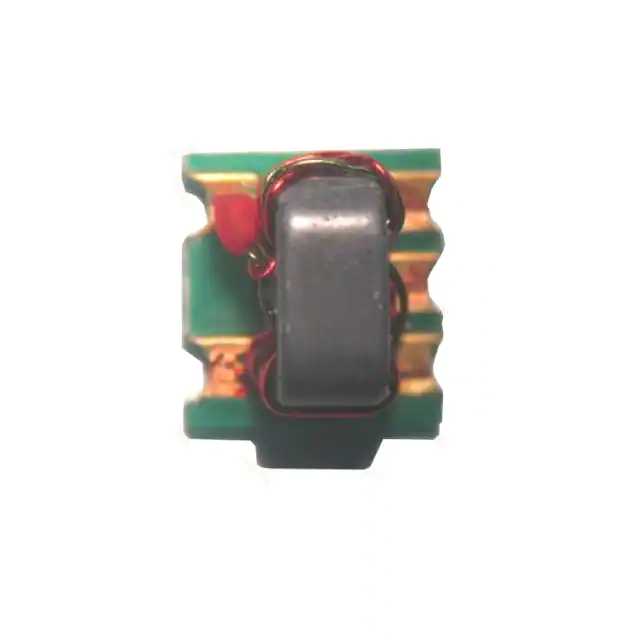

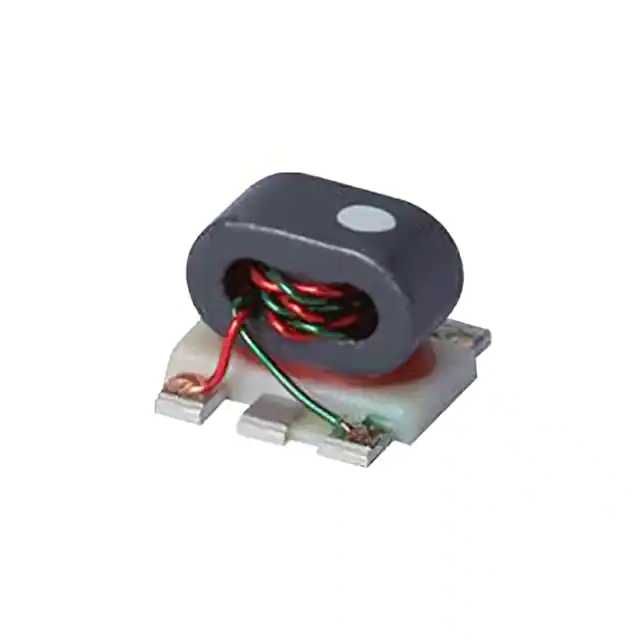

Исторически первые балуны были крайне простыми и представляли собой высокочастотные трансформаторы, намотанные на ферритовых кольцах. Принцип их работы основан на электромагнитной индукции: ток во входной несимметричной цепи создает магнитное поле в сердечнике, которое, в свою очередь, наводит симметричное напряжение на двух противоположных выводах вторичной обмотки. Однако с ростом частот и ужесточением требований к массогабаритным показателям технологии ушли далеко вперед. Современные балуны — это высокотехнологичные изделия, часто выполненные в виде миниатюрных SMD-чипов, внутри которых скрыты тонкопленочные проводники на керамической подложке. Такая конструкция обеспечивает стабильность параметров в широком частотном диапазоне, отличную повторяемость и способность работать с сигналами гигагерцовых частот. Производители, такие как Mini-Circuits, Anaren (ныне часть of TT Electronics), Johanson Technology, постоянно совершенствуют конструкции, предлагая модели с коэффициентом трансформации 1:1, 1:4, 4:1 и другими, что позволяет гибко согласовывать различные импедансы, например, 50 Ом коаксиала с 200 Ом входного сопротивления антенны.
Выбор конкретного типа балуна напрямую диктуется задачей. В телекоммуникационном оборудовании, например, в базовых станциях 4G/LTE и 5G, широко применяются чип-балуны с высокой степенью интеграции, которые обеспечивают согласование усилителей мощности с антенными системами MIMO, критически важными для скоростной передачи данных. В спутниковых терминалах и радарах, работающих с миллиметровыми волнами, используются низкопрофильные керамические модели, способные сохранять эффективность в экстремальных условиях. Радиолюбители и инженеры, занимающиеся проектированием RFID-систем (считыватели меток в UHF-диапазоне), часто выбирают балуны с тороидальными сердечниками, так как они позволяют вручную подобрать число витков для точной настройки на конкретную частоту и импеданс антенны. Отдельный класс — балуны для высокоскоростных цифровых интерфейсов, таких как USB или Ethernet, где они борются с электромагнитными помехами, выполняя роль синфазных дросселей, что улучшает целостность сигнала и обеспечивает успешное прохождение сертификационных испытаний.
Чтобы не ошибиться с выбором, сосредоточьтесь на нескольких технических параметрах. Первый и главный — рабочий частотный диапазон; устройство должно перекрывать все необходимые вам частоты с запасом. Второй — коэффициент трансформации импеданса (например, 1:1, 1:4), который должен точно соответствовать импедансу вашей антенны и источника сигнала. Третий критический параметр — вносимые потери, обычно указываемые в децибелах; чем это значение ниже, тем эффективнее устройство. Обязательно оцените мощность рассеяния, особенно для передающих трактов, чтобы балун не перегревался и не вышел из строя. Также обратите внимание на разбаланс амплитуд и фаз между плечами — низкие значения гарантируют сохранение симметрии сигнала. Наконец, тип корпуса (SMD, с выводами) должен соответствовать вашей технологии монтажа и доступному пространству на плате.
Выбирая нашу компанию в качестве поставщика, вы получаете не просто доступ к обширному каталогу проверенной продукции от ведущих мировых брендов (Mini-Circuits, TDK, Johanson Technology, MACOM), но и уверенность в качестве каждого компонента. Мы тщательно проверяем подлинность и отслеживаемую свежесть поставок, что исключает риски приобретения контрафакта или просроченных партий. Наши технические специалисты всегда готовы предоставить консультацию и помочь с подбором аналога. Для нас важно сделать сотрудничество максимально выгодным: мы предлагаем конкурентные цены, гибкие условия для корпоративных клиентов и оптовых покупателей, а также бесплатную доставку заказов по всей территории Российской Федерации, экономя ваше время и бюджет. Эиком Ру — это надежный партнер в мире сложной электроники, где каждая деталь имеет значение.
