Обжимной инструмент, Прессы

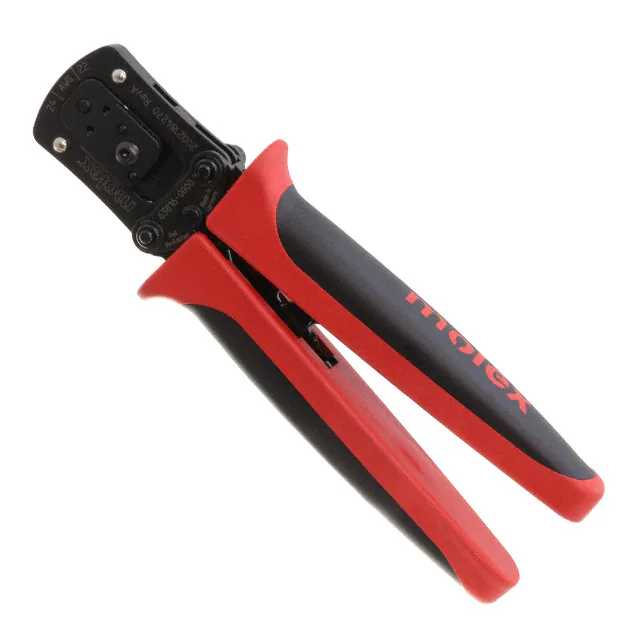

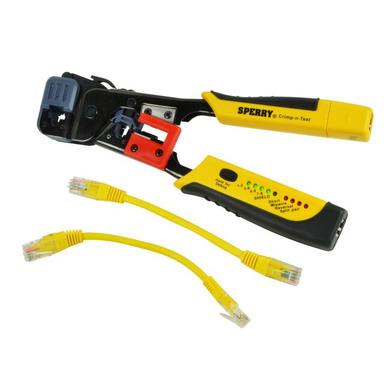

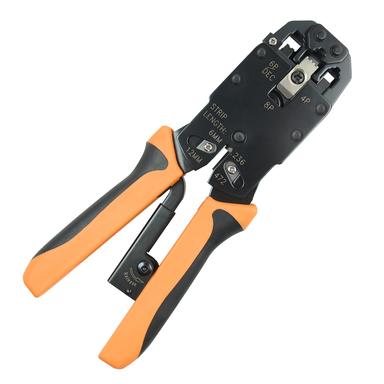

Обжимной инструмент формирует соединение контакта с проводом холодной деформацией: правильная опрессовка дает газоплотный контакт, который в вибрации и при перепадах температуры надежнее пайки. В разделе собраны ручные клещи и кримперы с храповым механизмом, инструмент под сменные матрицы и прессы для контактов Molex, TE Connectivity, Harting и типовых кабельных наконечников.

Типы инструмента

Как выбрать

1. Начните с серии контакта. Профиль обжима у каждой серии свой, поэтому инструмент указывается в документации на разъем: сначала выбирают контакт, потом кримпер под него, а не наоборот.
2. Сверьте диапазон сечений. Матрица под провод от 0,5 до 1,0 квадратного миллиметра не обожмет нормально жилу 0,2: гнездо просто не сомкнется до нужной геометрии. Для американской маркировки полезно помнить, что 24 AWG это примерно 0,2 квадратного миллиметра, а 20 AWG около 0,5.

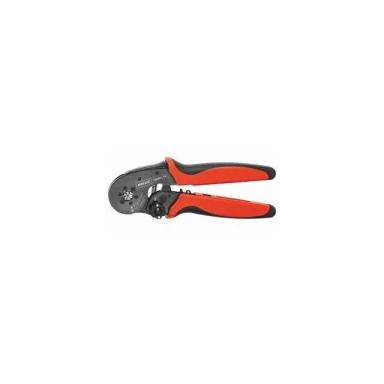

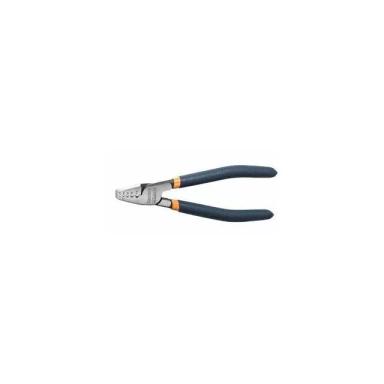

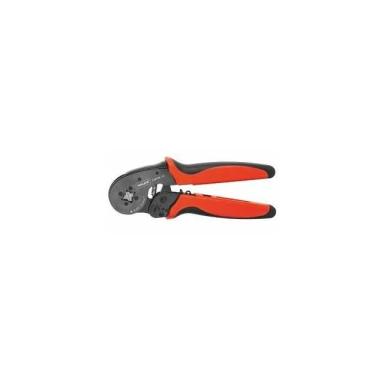

3. Разделяйте наконечники. Изолированные и неизолированные наконечники, а также втулочные гильзы обжимаются разными профилями, универсального гнезда на все случаи не существует.
4. Проверьте первый обжим. Контакт не должен выдергиваться из провода рукой, а для ответственных жгутов усилие на отрыв измеряют динамометром и сверяют с нормой производителя серии.
5. Для серий с ленточной подачей берите аппликатор или пресс: ручной инструмент на потоке не дает повторяемости и выматывает монтажника.

Кримпер по сути измерительный инструмент: у храповых моделей усилие задано механизмом, и на производстве его периодически проверяют контрольными обжимами с замером усилия на отрыв. Изношенные матрицы дают ослабленное удержание провода при внешне нормальном виде соединения, поэтому при массовом браке в жгутах первым делом проверяют не провод и не контакты, а состояние инструмента.

Пропаивать обжатый контакт не нужно. Припой затекает в жилу и создает жесткую зону, в которой многожильный провод ломается от вибрации, а высота залуженного контакта перестает совпадать с посадочным местом в корпусе разъема. Правильный обжим самодостаточен.

Частые вопросы

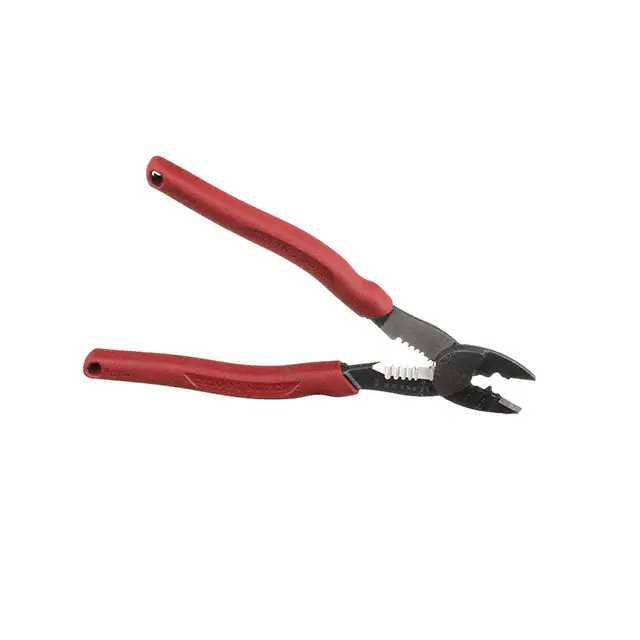

Можно ли обойтись универсальными клещами?
Соединение получится, но геометрия обжима не совпадет с расчетной для серии: такой контакт греется под током и со временем теряет усилие удержания. Для макетов это допустимо, для серийных изделий и силовых цепей только инструмент под серию.

Почему обжатый контакт не фиксируется в корпусе разъема?
Обычно смят фиксирующий язычок или профиль обжима выбран неверно, и геометрия контакта нарушена. Такой контакт срезают и обжимают новый: повторный обжим того же контакта не допускается.

Что надежнее, пайка или обжим?
В условиях вибрации и на производстве обжим, пайка остается для ремонта, макетов и мест, где обжимной инструмент недоступен. Азы работы паяльником собраны в статье Пайка для начинающих.

Что такое пулл-тест?
Проверка готового соединения усилием на отрыв провода из контакта. Нормы усилия для каждого сечения приводит производитель серии, на производстве тест делают выборочно из каждой партии.

Сами соединители собраны в разделе разъемов, винтовые и пружинные колодки в разделе клеммных блоков, а втулочные наконечники для многожильных проводов в разделе аксессуаров для клеммных блоков. Как разные виды соединителей работают вместе в одном устройстве, показывает обзор Электронные компоненты: виды, классификация и назначение.
