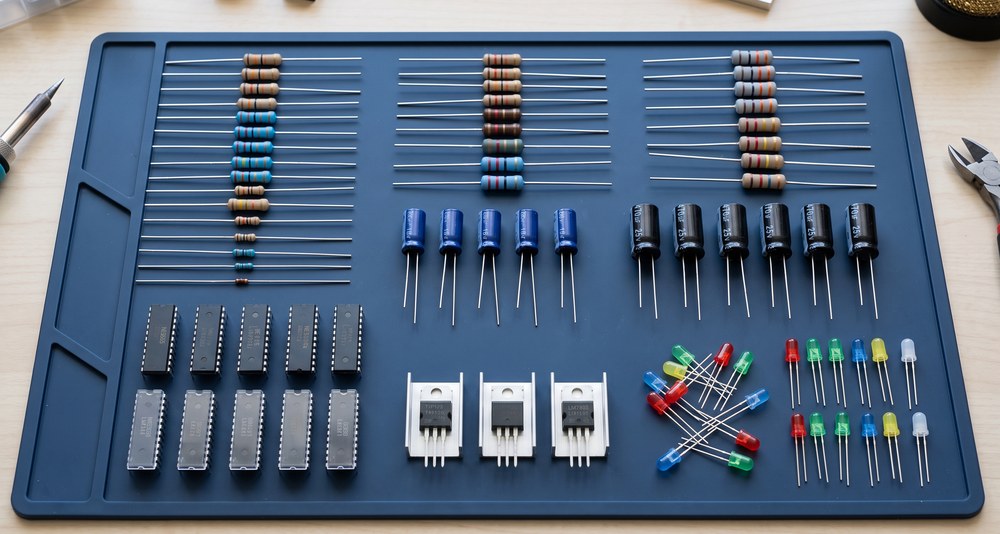

Электронные компоненты: виды, классификация и назначение

Любое электронное устройство, от зарядки телефона до промышленного контроллера, собрано из одних и тех же кирпичиков: резисторов, конденсаторов, транзисторов, микросхем и разъемов. Эти кирпичики называют электронными компонентами. В статье разберем, на какие группы они делятся, за что отвечает каждая группа, по каким параметрам компоненты выбирают и какие ошибки при этом совершают чаще всего.

Содержание

• Что такое электронные компоненты
• Активные и пассивные: главное деление
• Классификация по группам: сводная таблица
• Резисторы
• Конденсаторы
• Катушки индуктивности и дроссели
• Диоды и стабилитроны
• Транзисторы
• Микросхемы и их корпуса
• Оптоэлектроника: светодиоды и оптопары
• Коммутация: реле, переключатели и кнопки
• Разъемы и клеммники
• Защитные компоненты
• Датчики
• Маркировка и документация
• Питание устройства и монтаж
• Как выбирать компоненты: порядок действий
• Типичные ошибки
• Частые вопросы

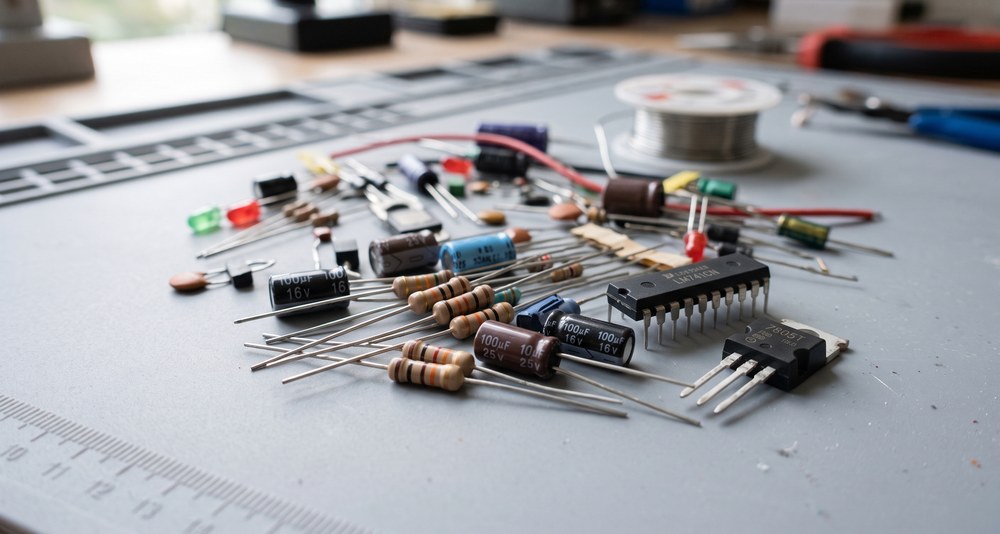

Что такое электронные компоненты

Электронный компонент это отдельная деталь с выводами, которая выполняет в схеме одну определенную функцию: ограничивает ток, накапливает заряд, пропускает сигнал в одну сторону, усиливает его или замыкает цепь. Из таких деталей, соединенных проводниками на печатной плате, и состоит любая электроника.

Нагляднее всего это видно на простейшей схеме. Возьмем карманный фонарик на светодиоде: батарея дает энергию, кнопка замыкает цепь, резистор ограничивает ток до безопасных 20 мА, светодиод превращает этот ток в свет. Четыре компонента, у каждого одна роль, и уже получается работающее устройство. Дальше принцип тот же, растет только количество ролей. Компонентов выпускаются десятки миллионов типономиналов, но по назначению все это многообразие укладывается примерно в десяток групп. Понимание групп и их ключевых параметров решает главную практическую задачу: быстро найти нужную деталь в каталоге и не ошибиться с заменой.

Активные и пассивные: главное деление

Первое и самое важное деление проходит по способности управлять энергией. Пассивные компоненты только потребляют, накапливают или рассеивают энергию сигнала: это резисторы, конденсаторы, катушки индуктивности. Они не усиливают сигнал и работают одинаково независимо от полярности питания, хотя у электролитических конденсаторов полярность подключения все же критична.

Активные компоненты умеют управлять большим током при помощи малого: транзистор открывается слабым сигналом на базе или затворе и пропускает через себя ток в десятки и сотни раз больше. К активным относят диоды, транзисторы, тиристоры и все микросхемы. Именно активные элементы делают возможными усиление, генерацию и логику, а пассивные задают режимы их работы.

Классификация по группам: сводная таблица

Ниже сводная карта групп. По каждой группе на сайте есть подробный разбор, ссылки даны в соответствующих разделах статьи.

Резисторы

Самый массовый компонент: в среднем устройстве резисторов больше, чем любых других деталей. Задачи: ограничить ток, поделить напряжение, задать режим транзистора, подтянуть логический вход. Три главных параметра: сопротивление в омах, допустимая мощность в ваттах и допуск в процентах. Например, резистор 1 кОм с допуском ±5% в реальности имеет сопротивление от 950 до 1050 Ом.

Мощность считается по формуле P = I × I × R. Если через резистор 510 Ом течет ток 20 мА, он рассеивает 0,0004 × 510 = 0,204 Вт, и корпус на 0,25 Вт будет работать на пределе, поэтому берут 0,5 Вт. Отдельная ветка семейства переменные резисторы и подстроечники: ими регулируют громкость, яркость и опорные напряжения. В компактной технике властвуют чип-резисторы SMD с кодовой маркировкой: код 103 читается как 10 и три нуля, то есть 10 кОм. Подробный разбор параметров есть в статье про виды и характеристики резисторов, чтение номинала по полоскам в материале о цветовой маркировке, а диагностика в инструкции как проверить резистор мультиметром. Сами компоненты собраны в разделе резисторов каталога Эиком.

Конденсаторы

Конденсатор накапливает заряд и отдает его при просадках, поэтому стоит по питанию почти каждой микросхемы. Второй фронт работ: фильтры, времязадающие цепи, разделение постоянной и переменной составляющих. Ключевые параметры: емкость в фарадах, рабочее напряжение и эквивалентное последовательное сопротивление ESR, которое особенно важно в импульсных источниках.

Три основных семейства ведут себя по-разному: керамика компактна и не стареет, электролиты дают большую емкость дешево, но высыхают, тантал стабилен, но не прощает переполюсовки. Разбор семейств в статье про виды конденсаторов, чтение кодов на корпусе в материале о маркировке конденсаторов, диагностика в инструкции по проверке емкости и ESR. Ассортимент смотрите в разделе конденсаторов.

Запас по напряжению для конденсатора не перестраховка, а условие ресурса. В цепь 12 В ставят конденсатор минимум на 16 В, а лучше на 25 В: электролит, работающий на пределе номинала, стареет в разы быстрее, а керамика теряет заметную часть емкости уже при половине рабочего напряжения.

Катушки индуктивности и дроссели

Катушка накапливает энергию в магнитном поле и сопротивляется изменению тока. На этом свойстве построены импульсные преобразователи, фильтры питания и подавители помех. Сопротивление катушки переменному току растет с частотой: дроссель 100 мкГн на частоте 100 кГц имеет реактивное сопротивление около 63 Ом, а постоянный ток пропускает почти свободно.

Главные параметры: индуктивность в генри и ток насыщения, после которого катушка резко теряет свойства. Отдельные подвиды, синфазные дроссели и ферритовые бусины, работают чистильщиками помех на входах питания и сигнальных линиях. Полный разбор в статье про катушки индуктивности и дроссели, компоненты в разделах катушек индуктивности и ферритовых фильтров.

Диоды и стабилитроны

Диод пропускает ток в одну сторону и запирается в обратную. Это свойство используют для выпрямления сетевого напряжения, защиты от переполюсовки и гашения выбросов самоиндукции на реле и двигателях. Выбирают диод по двум цифрам: максимальному обратному напряжению и прямому току, обе берут с запасом хотя бы в полтора-два раза.

Стабилитрон работает наоборот: его специально включают в обратном направлении, и он держит на себе фиксированное напряжение, на чем строятся простые стабилизаторы и защита входов. Подробности в статьях про виды и применение диодов и принцип работы стабилитронов, диагностика в инструкции по прозвонке диода. Полупроводники собраны в разделе дискретных полупроводников.

Транзисторы

Транзистор это управляемый ключ и усилитель: слабый сигнал на управляющем выводе распоряжается большим током через силовые выводы. Два больших семейства решают задачу по-разному: биполярные управляются током и удобны в аналоговых узлах, полевые MOSFET управляются напряжением и почти не греются в ключевом режиме, поэтому доминируют в силовой электронике и импульсных источниках.

Подбирают транзистор по допустимому току, напряжению и, для биполярных, коэффициенту передачи тока. Простой пример масштаба управления: биполярный транзистор с коэффициентом передачи 100 при токе базы 5 мА способен пропустить через коллектор до 500 мА, этого хватает на реле, лампу или мощный светодиод. Для MOSFET та же задача решается напряжением на затворе, и в статике ключ не потребляет ток управления вовсе. Различия семейств разобраны в статье про виды и принцип работы транзисторов, проверка исправности в материале как проверить транзистор мультиметром.

Микросхемы и их корпуса

Микросхема это готовый функциональный узел в одном корпусе: усилитель, стабилизатор, логический элемент или целый микроконтроллер. Использовать готовый узел почти всегда дешевле и надежнее, чем собирать его из отдельных деталей. Классический пример универсального узла операционный усилитель: одна и та же микросхема в зависимости от обвязки резисторами становится усилителем, компаратором или фильтром, подробности в статье про операционные усилители.

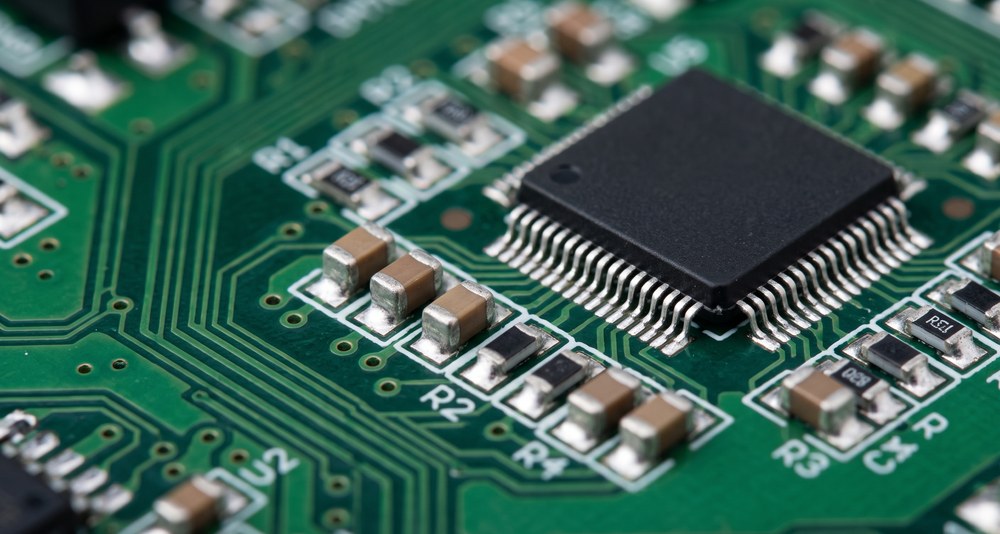

Отдельная практическая тема корпуса: одна и та же микросхема выпускается в выводном DIP для макеток и ремонта и в компактных SMD корпусах SOIC, QFP, BGA для серийного монтажа. Как не запутаться в типоразмерах, разобрано в материале про корпуса микросхем и типоразмеры SMD. Микросхемы управления питанием собраны в разделе PMIC каталога, а про выбор между линейными и импульсными решениями читайте статью о стабилизаторах напряжения.

Оптоэлектроника: светодиоды и оптопары

Светодиод превращает ток в свет и требует обязательного ограничения тока: для индикаторного светодиода с падением 2 В в цепи 5 В резистор считается как (5 − 2) / 0,01 = 300 Ом при токе 10 мА. Формула, таблица падений по цветам и готовая шпаргалка номиналов есть в статье про подключение светодиодов.

Оптопара решает другую задачу: передает сигнал светом внутри корпуса и тем самым полностью разрывает электрическую связь между цепями. Так микроконтроллер безопасно управляет силовой частью, а помехи и опасные напряжения не проходят на слаботочную сторону. Устройство и подбор по коэффициенту передачи разобраны в статье про оптопары и гальваническую развязку, компоненты в разделе изоляторов.

Коммутация: реле, переключатели и кнопки

Реле это выключатель с электрическим приводом: маленькая катушка на 12 В и 30 мА, потребляющая всего 0,36 Вт, замыкает контакты, рассчитанные на киловатты нагрузки. Электромеханические реле дешевы и универсальны, твердотельные бесшумны и не имеют изнашивающихся контактов. Разбор в статьях про устройство и виды реле и проверку реле мультиметром.

Переключатели и кнопки та же коммутация, только вручную. Здесь важно понимать схемы контактов SPST и SPDT, помнить про дребезг и про то, что допустимый ток контактов для постоянного напряжения заметно ниже, чем для переменного. Все это разобрано в статье про переключатели и кнопки, ассортимент в разделе переключателей каталога.

Разъемы и клеммники

Разъемы делают соединение разборным: плата соединяется с платой, кабель с устройством, датчик с контроллером. Ключевые параметры: допустимый ток на контакт, шаг между контактами и ресурс в циклах соединения. Ходовой пример штыревые разъемы с шагом 2,54 мм: контакт такого разъема рассчитан обычно на 1...3 А, и для нагрузки в 5 А ток разводят на несколько параллельных контактов. Экономия на разъемах мстит быстрее всего: подгоревший контакт в цепи питания греется, теряет напряжение и рано или поздно обрывает цепь.

Клеммники и клеммные колодки это разъемы для провода без пайки: винтовые зажимают жилу винтом, пружинные держат подпружиненным контактом и не требуют протяжки. Критерии выбора и типичные ошибки собраны в статье про клеммники и клеммные колодки, ассортимент в разделе клеммных колодок.

Защитные компоненты

Защита работает по двум направлениям. От перегрузки по току спасает предохранитель: он сгорает сам, чтобы не сгорело устройство. Номинал выбирают примерно в 1,25 раза выше рабочего тока: для нагрузки 2 А берут плавкую вставку на 2,5 А. Подбор и маркировка разобраны в статье про виды предохранителей, диагностика в инструкции по проверке предохранителя.

От перенапряжения защищают варисторы, TVS диоды и супрессоры: в обычном режиме они невидимы для схемы, а при выбросе за миллисекунды уводят лишнюю энергию на землю. Разница между ними в скорости и выносливости: варистор поглощает большую энергию, но срабатывает медленнее и постепенно деградирует, TVS диод реагирует за наносекунды и защищает чувствительные входы. Поэтому классическая связка выглядит так: варистор на сетевом вводе принимает грозовой выброс, а TVS на сигнальной линии добивает то, что просочилось. Что из этого ставить на сетевой ввод, а что на сигнальные линии, разобрано в статье про защиту от перенапряжения.

Датчики

Датчики переводят физический мир на язык электрических сигналов. Датчик Холла реагирует на магнитное поле и работает бесконтактно: считает обороты двигателя, определяет положение крышки, измеряет ток по создаваемому им полю. Ресурс у бесконтактного решения на порядки выше, чем у механического контакта. На том же эффекте построены бесконтактные датчики тока: проводник с током создает поле, датчик его измеряет, и цепь при этом не разрывается, что критично для мониторинга силовых линий. Такие решения собраны в разделе датчиков тока. Принцип работы, виды и схемы подключения разобраны в статье про датчики Холла, компоненты в разделе магнитных датчиков.

Маркировка и документация

У каждого компонента есть система обозначений: цветные кольца на резисторах, трехзначные коды на чипах и конденсаторах, буквенные серии на транзисторах и микросхемах. Уметь их читать полезно, но у маркировки есть предел: она сообщает номинал, а не допустимые режимы.

Единственный первоисточник параметров компонента это документация производителя, datasheet. Именно там указаны предельные режимы, графики зависимости от температуры и рекомендованные схемы включения. Любые таблицы из форумов и маркетплейсов вторичны: при расхождении верить нужно документации, а покупать компоненты у поставщиков, которые ее предоставляют.

Если деталь снята с производства или недоступна, ее заменяют аналогом, и здесь сверяют не название, а параметры по документации. Методика подбора замены со списком типичных ошибок собрана в статье про аналоги электронных компонентов.

Питание устройства и монтаж

Компоненты не работают в вакууме: им нужны источник энергии и качественная сборка. Питание начинается с выбора блока: считают суммарный ток всех потребителей и закладывают запас по мощности примерно в 30 процентов, чтобы источник не работал на пределе. Скажем, для нагрузки 12 В и 2,5 А, а это 30 Вт, берут блок на 12 В и минимум 3,5 А. Методика расчета с примерами разобрана в статье как выбрать блок питания для устройства.

Когда мощностью нужно управлять плавно, регулировать яркость, обороты или нагрев, в дело вступает широтно-импульсная модуляция: нагрузка включается и выключается тысячи раз в секунду, а средняя мощность задается долей времени во включенном состоянии. Ключ при этом почти не греется, в отличие от линейного регулятора. Как это устроено и где применяется, читайте в статье про ШИМ.

Наконец, монтаж. Даже правильно выбранный компонент подведет, если пайка холодная или перегретая: полупроводники не любят длительного нагрева выше 300 °C, а керамические конденсаторы трескаются от термоудара. Выбор паяльника, припоя и флюса, температура жала и первые упражнения собраны в материале пайка для начинающих.

Как выбирать компоненты: порядок действий

1. Определите функцию: что деталь должна делать в схеме. Функция сразу задает группу из таблицы выше.
2. Посчитайте электрический режим: ток, напряжение и мощность в рабочей точке. Считать нужно на живых числах схемы, а не на глаз.
3. Заложите запас по расчетной шпаргалке ниже: работа на пределе параметров сокращает ресурс в разы.
4. Проверьте условия: температуру, вибрацию, влажность. Для улицы и автомобиля берут компоненты индустриального температурного диапазона от −40 °C.
5. Выберите корпус под монтаж: выводной для макетирования и ремонта, SMD для компактных серийных плат.
6. Сверьте выбор с документацией производителя и закажите с небольшим запасом по количеству на брак и эксперименты.

Почти все проверки из таблицы выполняются одним прибором, порядок действий по каждому режиму собран в инструкции как пользоваться мультиметром.

Типичные ошибки

• Выбор без расчета режима: деталь ставят по принципу похожести, а не по току и напряжению конкретной схемы.
• Работа на пределе параметров: конденсатор на 16 В в цепи 15 В формально проходит, но живет недолго.
• Игнорирование полярности: электролитические конденсаторы, диоды и танталовые конденсаторы переполюсовки не прощают.
• Замена по названию, а не по параметрам: у похожих маркировок бывают разные предельные режимы и цоколевка.
• Экономия на защите: схема без предохранителя и защиты от выбросов работает ровно до первой нештатной ситуации.
• Покупка компонентов без документации: у безымянной детали заявленные параметры проверить нечем.

Частые вопросы

Чем активные компоненты отличаются от пассивных?

Пассивные, а это резисторы, конденсаторы и катушки, только потребляют или запасают энергию сигнала и не могут его усилить. Активные, диоды, транзисторы и микросхемы, управляют большим током с помощью малого, поэтому именно на них строятся усиление, генерация и логика.

Что выбрать: выводной монтаж или SMD?

Для макетирования, обучения и ремонта удобнее выводные корпуса: их проще паять и заменять. Для компактных и серийных устройств стандарт SMD: платы получаются меньше, а монтаж дешевле. Большинство ходовых компонентов выпускается в обоих вариантах с одинаковыми электрическими параметрами.

Можно ли ставить компонент с большим запасом, чем нужно?

По напряжению и мощности запас почти всегда во благо, расплата только в цене и габаритах. Исключения есть: слишком мощный предохранитель не защитит цепь, а завышенный номинал резистора в цепи светодиода просто сделает свечение тусклым. Запас закладывают в предельные режимы, а не в рабочие номиналы.

Почему новый компонент выходит из строя сразу после включения?

Три типовые причины: перепутана полярность или цоколевка, реальный режим схемы превышает предельный для детали, либо компонент поврежден статикой при монтаже. Отдельная история подделки: у них заявленные параметры не совпадают с фактическими, поэтому покупать стоит у поставщиков с документацией и прослеживаемым происхождением.

Итог простой: разобравшись в десятке групп и ключевых параметрах каждой, вы сможете читать любую схему и осознанно подбирать детали. Все группы из этой статьи, от резисторов до датчиков, собраны в каталоге Эиком с фильтрами по параметрам, документацией и наличием на складе.
