IGBT транзисторы

IGBT (Insulated Gate Bipolar Transistor) — это полупроводниковые приборы, сочетающие преимущества MOSFET и биполярных транзисторов (BJT). Они используются для управления высокими напряжениями и токами в системах силовой электроники, таких как преобразователи частоты, инверторы, источники бесперебойного питания (UPS), силовые модули, электроприводы, и оборудование для сварки и индукционного нагрева.

Преимущества и особенности

IGBT транзисторы отличаются высокой эффективностью, способностью управлять большими токами и напряжениями, низкими потерями на проводимость и высокой скоростью переключения. Они обладают изолированным затвором, что упрощает управление устройством.

Основные характеристики IGBT транзисторов:

• Принцип работы: управление осуществляется напряжением на затворе, а прохождение тока через коллектор-эмиттер происходит по биполярному механизму.
• Напряжение коллектор-эмиттер (Vce): до 1700 В и выше для промышленных моделей.
• Максимальный ток коллектора (Ic): от десятков ампер до сотен ампер в зависимости от типа транзистора.
• Управляющее напряжение затвора: обычно в диапазоне 10-20 В.
• Потери: низкие статические и переключательные потери, обеспечивающие высокую энергоэффективность.
• Скорость переключения: достаточно высокая, но ниже, чем у MOSFET, из-за накопления заряда.

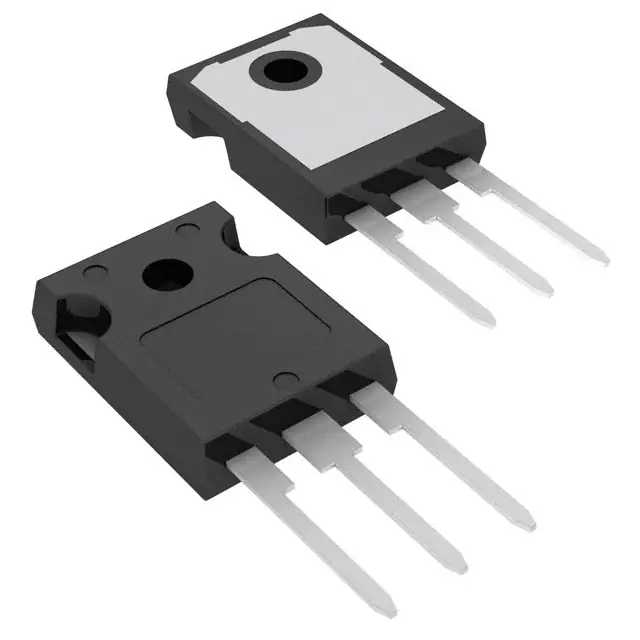

• Корпус: стандартные корпуса TO-247, TO-220, модули и компактные исполнения для SMD монтажа.
• Рабочий температурный диапазон: от -40 до +150°C.
• Применение: в преобразователях частоты, инверторах для солнечных панелей, электротранспорте, силовых драйверах двигателей и системах распределения энергии.
• Особенности: наличие встроенных диодов (в некоторых моделях), защита от перегрева и перегрузки.

Совместимость и практическое применение

IGBT транзисторы легко интегрируются в системы управления мощностью благодаря низким требованиям к управляющему сигналу. Они широко применяются в энергетике для преобразования постоянного и переменного тока, в железнодорожных системах для тяговых приводов, в ветрогенераторах и в системах HVAC для управления компрессорами и вентиляторами.

Эти устройства обеспечивают надежность, долговечность и энергоэффективность, что делает их незаменимыми компонентами в силовой электронике. IGBT транзисторы идеально подходят для применения в высоковольтных и высокоточных системах, где важны низкие потери энергии и высокая производительность.

Силовые ключи для современной электроники: почему IGBT-транзисторы незаменимы

Представьте мощный промышленный двигатель, который должен плавно менять скорость вращения, или сварочный аппарат, создающий идеальный шов с колоссальной силой тока. В сердце таких систем вы найдете IGBT-транзистор — гибридное устройство, которое стало краеугольным камнем силовой электроники. Оно сочетает в себе простоту управления биполярного транзистора с высоким входным сопротивлением и скоростью переключения полевого МОП-транзистора. Это делает IGBT идеальным решением для эффективного преобразования значительных количеств энергии, где обычные компоненты просто не справляются с тепловыми и электрическими нагрузками. Их способность работать с напряжениями в тысячи вольт и токами в сотни ампер открывает инженерам возможности для создания более компактных, надежных и экономичных систем.

Эволюция IGBT — это история поиска компромисса между мощностью и эффективностью. Первые образцы, появившиеся в 1980-х, страдали от низкой скорости переключения, что ограничивало их применение низкочастотными преобразователями. Однако технологии не стояли на месте: усовершенствования в процессах производства кремниевых пластин, появление полевой структуры «траншея» (trench-gate) и оптимизация слоя эпитаксии кардинально снизили потери и расширили частотный диапазон. Современные поколения, такие как IGBT4, IGBT5 или IRGP4x, демонстрируют минимальное падение напряжения в открытом состоянии (Vce(sat)) и рекордно короткое время переключения. Это позволило им проникнуть в области, где ранее доминировали силовые MOSFET, например, в инверторы для солнечных электростанций и высокочастотные импульсные источники питания, где ключевым фактором становится не только мощность, но и КПД системы.

Где работают IGBT: от бытовой техники до космических технологий

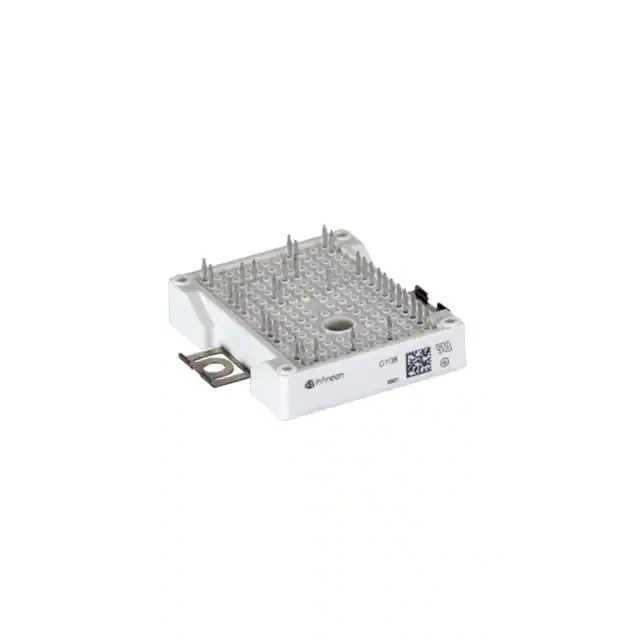

Сферы применения IGBT-транзисторов поражают своим разнообразием и масштабом. Без них невозможно представить современный электромобиль: они управляют тяговым двигателем, преобразуя постоянный ток аккумулятора в переменный для плавного и мощного разгона. В промышленности эти компоненты являются сердцем частотных преобразователей, которые позволяют точно контролировать скорость вращения асинхронных двигателей насосов, вентиляторов и конвейерных лент, экономя до 50% электроэнергии. Системы стабилизации напряжения (UPS) и источники сварочного тока также целиком полагаются на надежность IGBT. Даже в вашей домашней кухонной технике, такой как индукционные варочные поверхности или современные микроволновые печи с инверторным управлением, скорее всего, установлены компактные IGBT-модули, которые обеспечивают точный контроль температуры и мощности.

Как выбрать правильный IGBT: ключевые параметры для инженера

Выбор конкретного IGBT-транзистора — это всегда баланс между несколькими критически важными параметрами. Первым делом определяют максимальное напряжение коллектор-эмиттер (Vces), которое должно с запасом превышать рабочее напряжение системы. Далее смотрят на номинальный ток коллектора (Ic) при определенной температуре корпуса, ведь этот показатель резко падает при нагреве. Не менее важны динамические характеристики: время переключения влияет на частотный диапазон и потери, а заряд затвора (Qg) определяет требования к драйверу управления. Для надежной работы в импульсных режимах обязательно проверяют максимальную температуру перехода (Tj) и стойкость к перегрузкам по току (короткому замыканию), которая часто указывается в спецификациях. Учет всех этих факторов гарантирует, что выбранный компонент будет работать стабильно и не станет самым слабым звеном в вашем устройстве.
