Резисторы силовые

Силовые резисторы представляют собой пассивные электронные компоненты, которые используются для ограничения тока в электрических цепях, поглощения и рассеивания избыточной энергии, а также для стабилизации напряжения. Эти резисторы отличаются способностью выдерживать высокие уровни мощности и работать в условиях значительных тепловых нагрузок.

Применение

Силовые резисторы находят широкое применение в различных отраслях промышленности, таких как энергетика, электроника, машиностроение и телекоммуникации. Они используются в устройствах управления двигателями, источниках питания, усилителях и преобразователях частоты. Кроме того, они востребованы в схемах защиты, для разрядки конденсаторов и в различных системах контроля.

Совместимость и характеристики

Силовые резисторы представлены в различных формах и размерах, что позволяет их использование в самых разнообразных приложениях. Они могут быть изготовлены из различных материалов, таких как металлоксидные пленки, проволочные намотки или толстопленочные технологии. Выбор конкретного типа резистора зависит от требований к рабочему напряжению, допустимой мощности и температурному режиму.

• Номинальная мощность: от 1 Вт до нескольких сотен Вт.
• Сопротивление: от 0,1 Ом до нескольких сотен Ом.
• Допуск: стандартные значения от 1% до 10%.
• Рабочее напряжение: до нескольких тысяч вольт.
• Температурный коэффициент сопротивления (TCR): от ±50 ppm/°C до ±300 ppm/°C.
• Максимальная рабочая температура: до 350°C.
• Форм-фактор: могут быть представлены в виде цилиндров, пластин или радиаторных конструкций.

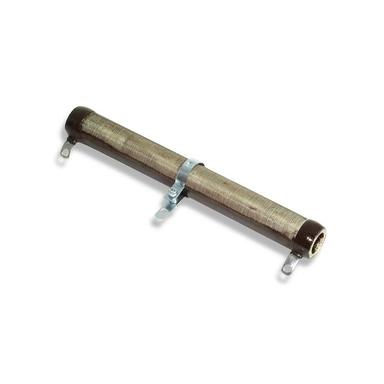

1. Проволочные резисторы: отличаются высокой надежностью и устойчивостью к перегрузкам.
2. Резисторы на основе металлоксидных пленок: обеспечивают стабильность параметров и высокую точность.
3. Толстопленочные резисторы: обладают компактными размерами и хорошей теплопроводностью.
4. Стабилитронные резисторы: предназначены для защиты от перенапряжений и стабилизации напряжения в цепях.

Силовые резисторы также могут быть снабжены дополнительными элементами, такими как радиаторы или охлаждающие пластины, что увеличивает их способность рассеивать тепло и продлевает срок службы. В зависимости от условий эксплуатации и требований к надежности, возможно использование герметичных конструкций или специальных покрытий для защиты от влаги и коррозии.

Мастера настройки: как силовые потенциометры управляют энергией

В мире электроники, где зачастую царствуют микроконтроллеры и цифровые шины, силовые потенциометры и переменные резисторы остаются незаменимыми аналоговыми компонентами, которые буквально чувствуют ток своими руками. В отличие от своих маломощных собратьев, предназначенных для сигнальных цепей, эти устройства созданы для серьезной работы: они непосредственно управляют значительной мощностью, рассеивая ее в виде тепла. Представьте себе плавную регулировку скорости мощного промышленного вентилятора, тонкую настройку яркости прожектора в театре или изменение температуры паяльной станции. Во всех этих сценариях именно силовой потенциометр выступает в роли надежного и простого интерфейса между оператором и мощной нагрузкой. Его ценность заключается в простоте, надежности и отсутствии необходимости в сложной схемотехнике, что делает его идеальным решением для ремонтов, прототипирования и систем, где цифровое управление избыточно или нецелесообразно.

История этих компонентов уходит корнями в начало XX века, но их технологическая суть постоянно эволюционирует. Ключевым отличием силовых моделей является конструкция, рассчитанная на эффективный отвод тепла. Если в низкоомных сигнальных резисторах used тонкий слой resistive material, то здесь применяются толстопленочные или даже проволочные резистивные элементы, намотанные на керамический сердечник, обладающий excellent thermal conductivity. Корпус часто выполняется из алюминия или другого теплорассеивающего материала и designed для монтажа на радиатор. Современные технологии позволили значительно увеличить удельную мощность на единицу объема, а также улучшить механическую надежность и температурную стабильность. Материал дорожки – например, специальные керамико-металлические композиты (cermet) или металлооксидные пленки – определяет такие critical параметры, как максимальная рабочая температура, устойчивость к вибрации и уровень собственного шума при вращении.

От лаборатории до цеха: разнообразие решений

Ассортимент силовых переменных резисторов не ограничивается одной конструкцией, а предлагает инженерам и техникам широкий выбор под конкретную задачу. Наиболее распространены однооборотные проволочные потенциометры, которые ценятся за высокую мощность и durability в harsh условиях, например, в системах управления электродвигателями или в сварочном оборудовании. Для задач, требующих более точной и плавной регулировки, используются полноповоротные (многооборотные) модели, где для полного хода движка требуется несколько витков вала, что незаменимо в прецизионных источниках питания и калибровочной аппаратуре. Отдельную нишу занимают открытые каркасные конструкции, designed для максимального охлаждения воздушным потоком, и полностью герметизированные исполнения для работы в запыленных или влажных средах. Выбор также определяется типом монтажа: печатный, на шасси или panel-mounted, где резистор становится частью лицевой панели устройства, предоставляя пользователю intuitive control.

Ключевые параметры для инженерного выбора

Подбор оптимального силового потенциометра – это всегда компромисс между несколькими technical характеристиками. Первым делом следует определить два фундаментальных параметра: номинальное сопротивление (в Омах) и максимальную рассеиваемую мощность (в Ваттах). Мощность – это главный лимитирующий фактор, и ее нельзя превышать, иначе компонент перегреется и выйдет из строя. Важно понимать, что заявленная мощность often справедлива только при монтаже на радиатор определенной площади, а без него она может быть значительно ниже. Следующий critical момент – тип и линейность функциональной характеристики: будет ли зависимость сопротивления от угла поворота линейной (линия B), логарифмической (линия A) или обратно-логарифмической (линия C). Для управления яркостью света, воспринимаемой человеческим глазом, например, необходим логарифмический закон. Не менее важен mechanical ресурс – количество циклов вращения, которое выдержит потенциометр до значительного износа дорожки, а также климатическое исполнение и степень защиты корпуса (IP).
