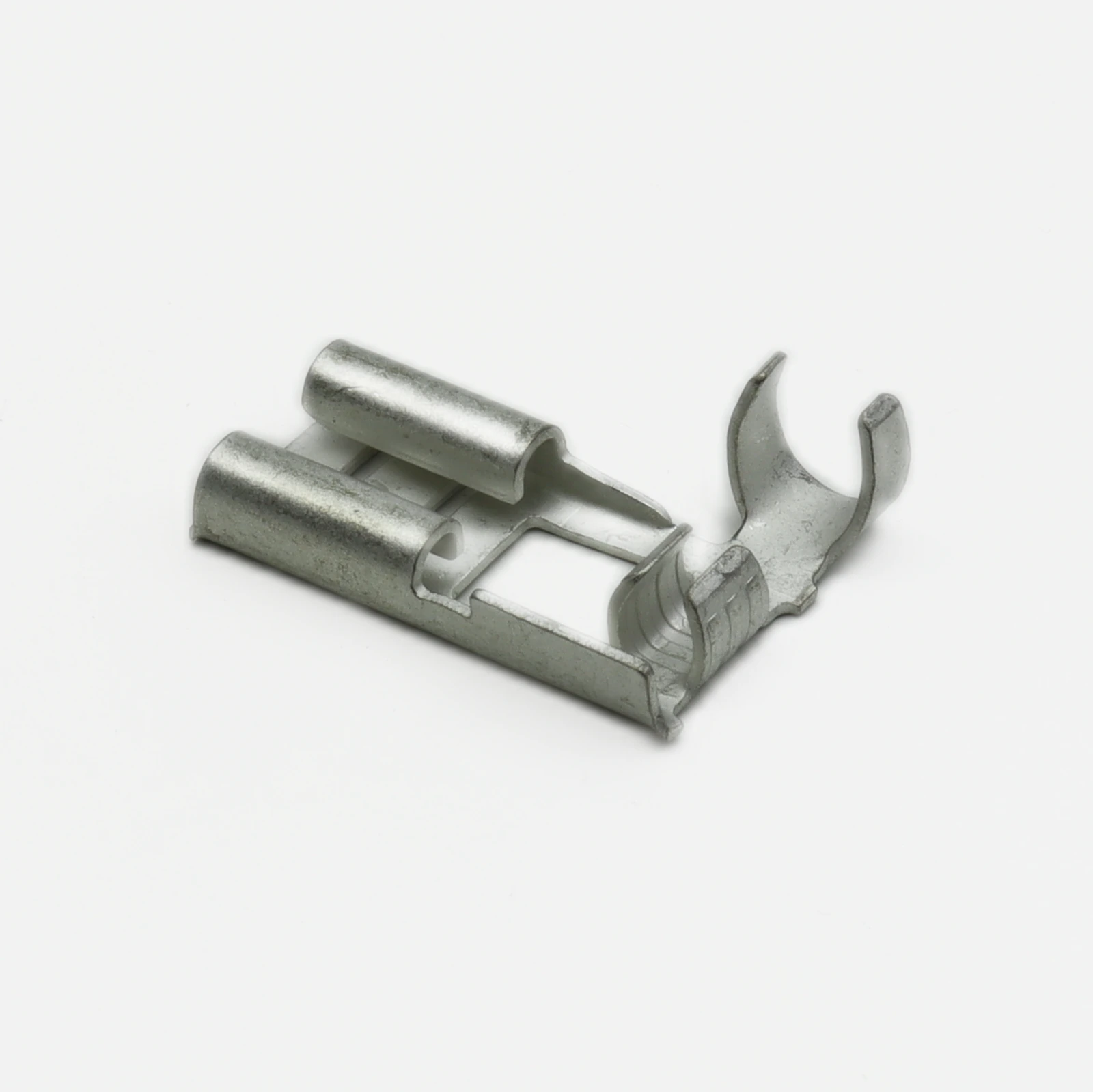

Обзор Плоская клемма-наконечник LFO-2.5T-250N: стабильность при вибрации

Для надёжной коммутации силовых цепей критично минимизировать переходное сопротивление и исключить окисление контактов. Именно это решает LFO-2.5T-250N от JST, представленная в категории соединительных элементов Контакты для ножевых разъемов. Плоская клемма-наконечник спроектирована под провод сечением 1–2,5 мм² и обеспечивает стабильное электрическое соединение даже в условиях постоянной вибрации.

Кратко о главном

Важно для применения: Данная модель имеет тип контакта плоский «мама», размер 6,3×0,8 мм, рассчитана на сечение провода 1–2,5 мм². Монтаж осуществляется методом опрессовки, а лужёное покрытие обеспечивает стабильную работу в диапазоне от -25 до +105 °C — подходит для автомобильной и промышленной автоматики.

Содержание

• Технические акценты
• Почему выбирают эту серию
• Сравнение решений

Технические акценты

При проектировании жгутов инженеры часто упускают из виду толщину контактной площадки. В рассматриваемой модели она составляет 0,8 мм, что исключает деформацию при многократных сочленениях. Лужение поверхности меди не просто улучшает внешний вид: оно формирует барьер от сульфидизации и обеспечивает пониженное переходное сопротивление на протяжении всего срока службы. Усилие удержания провода в зоне обжима оптимизировано под стандартные кримперы, что снижает риск микротрещин в жилах.

Нюансы монтажа, которые не указаны в спецификациях

При работе с проводами сечением 1,5 мм² в этой клемме часто возникает проблема недостаточного прижима изоляции, если использовать универсальные клещи без регулировки матрицы. Рекомендую применять инструмент с профилем RHT-250N и после опрессовки обязательно проверять усилие вытяжки — оно должно быть не менее 30 Н для сечений до 2,5 мм². Лужёное покрытие снижает риск гальванической коррозии, но требует предварительной зачистки жил от оксидной плёнки непосредственно перед вводом в гильзу. Игнорирование этого шага приводит к росту сопротивления уже через полгода эксплуатации в условиях повышенной влажности.

Почему выбирают эту серию

Серия LFO от японского производителя зарекомендовала себя как стандарт для массового производства. Конструкция «мама» с размером 6,3 мм является отраслевым стандартом для питания периферийных устройств и датчиков. Универсальность посадочного места позволяет быстро интегрировать компонент в существующие кабельные сборки без доработки разъёмов. Кроме того, лужение совместимо с большинством ответных штыревых контактов, что упрощает кросс-замену при ремонте оборудования.

Сравнение решений

Обратите внимание, что 39-00-0038 имеет иную геометрию зоны обжима — это важно при использовании автоматических линий прессования. Для ручного монтажа разница несущественна, но при серийной сборке потребуется настройка матрицы.

Нужен этот компонент? Проверьте наличие LFO-2.5T-250N на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте JST.
