Каталог
Резонаторы и Генераторы
Пьезокристаллы, Кварцевые резонаторы

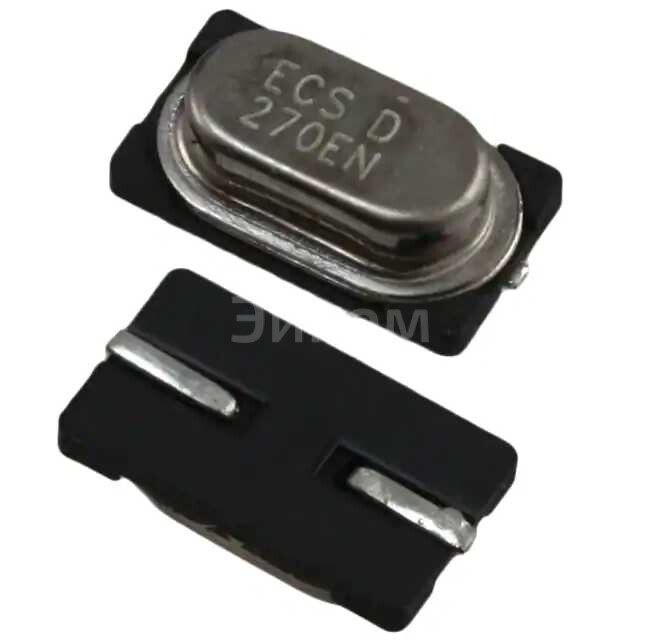

ECS-400-20-3X-TR
  • В избранное
  • В сравнение
ECS-400-20-3X-TR

ECS-400-20-3X-TR

ECS-400-20-3X-TR
;
ECS-400-20-3X-TR

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    ECS Inc.
  • Артикул:
    ECS-400-20-3X-TR
  • Описание:
    Кварц: CRYSTAL 40.0000MHZ 20PF SMDВсе характеристики

Минимальная цена ECS-400-20-3X-TR при покупке от 1 шт 61.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ECS-400-20-3X-TR с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ECS-400-20-3X-TR

ECS-400-20-3X-TR — это кварцевый резонатор, используемый в цифровых системах и электронных устройствах для генерации точного сигнала частоты. Основные параметры:

  • Частота: 40.0000 МГц
  • Капacитанc: 20 пФ
  • Формат: SMD (Surface Mount Device)

Плюсы:

  • Высокая точность частоты
  • Малый размер, что позволяет сэкономить место на плате
  • Высокая надежность и стабильность
  • Легкость интеграции в SMT-технологии

Минусы:

  • Высокая чувствительность к внешним факторам, таким как температура и механические воздействия
  • Более высокая стоимость по сравнению с другими типами резонаторов

Общее назначение:

  • Основной источник точного сигнала частоты в цифровых системах
  • В составе систем синхронизации
  • В качестве элемента управления частотой в микропроцессорных системах

Такие резонаторы широко применяются в:

  • Мобильных устройствах
  • Системах связи
  • Автомобильной электронике
  • Промышленном оборудовании
  • Медицинской технике
Выбрано: Показать

Характеристики ECS-400-20-3X-TR

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип
    MHz Crystal
  • Частота
    40 MHz
  • Стабильность частоты
    ±50ppm
  • Допустимое отклонение частоты
    ±30ppm
  • Ёмкость нагрузки
    20pF
  • ESR (эквивалентное последовательное сопротивление)
    40 Ohms
  • Рабочий режим
    Fundamental
  • Рабочая температура
    -10°C ~ 70°C
  • Вид монтажа
    Surface Mount
  • Корпус
    HC-49/US
  • Размеры
    0.276" L x 0.161" W (7.00mm x 4.10mm)
  • Высота (Максимум)
    0.091" (2.30mm)

Техническая документация

 ECS-400-20-3X-TR.pdf
pdf. 0 kb
  • 520 шт
    3-6 недель
  • Количество
    Цена
  • 1
    61 ₽
  • 25
    50 ₽
  • 100
    46 ₽
  • 500
    42 ₽
  • 3000
    36 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    ECS Inc.
  • Артикул:
    ECS-400-20-3X-TR
  • Описание:
    Кварц: CRYSTAL 40.0000MHZ 20PF SMDВсе характеристики

Минимальная цена ECS-400-20-3X-TR при покупке от 1 шт 61.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ECS-400-20-3X-TR с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ECS-400-20-3X-TR

ECS-400-20-3X-TR — это кварцевый резонатор, используемый в цифровых системах и электронных устройствах для генерации точного сигнала частоты. Основные параметры:

  • Частота: 40.0000 МГц
  • Капacитанc: 20 пФ
  • Формат: SMD (Surface Mount Device)

Плюсы:

  • Высокая точность частоты
  • Малый размер, что позволяет сэкономить место на плате
  • Высокая надежность и стабильность
  • Легкость интеграции в SMT-технологии

Минусы:

  • Высокая чувствительность к внешним факторам, таким как температура и механические воздействия
  • Более высокая стоимость по сравнению с другими типами резонаторов

Общее назначение:

  • Основной источник точного сигнала частоты в цифровых системах
  • В составе систем синхронизации
  • В качестве элемента управления частотой в микропроцессорных системах

Такие резонаторы широко применяются в:

  • Мобильных устройствах
  • Системах связи
  • Автомобильной электронике
  • Промышленном оборудовании
  • Медицинской технике
Выбрано: Показать

Характеристики ECS-400-20-3X-TR

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип
    MHz Crystal
  • Частота
    40 MHz
  • Стабильность частоты
    ±50ppm
  • Допустимое отклонение частоты
    ±30ppm
  • Ёмкость нагрузки
    20pF
  • ESR (эквивалентное последовательное сопротивление)
    40 Ohms
  • Рабочий режим
    Fundamental
  • Рабочая температура
    -10°C ~ 70°C
  • Вид монтажа
    Surface Mount
  • Корпус
    HC-49/US
  • Размеры
    0.276" L x 0.161" W (7.00mm x 4.10mm)
  • Высота (Максимум)
    0.091" (2.30mm)

Техническая документация

 ECS-400-20-3X-TR.pdf
pdf. 0 kb
