Каталог
Двигатели, Соленоиды, Платы управления
Шаговые двигатели

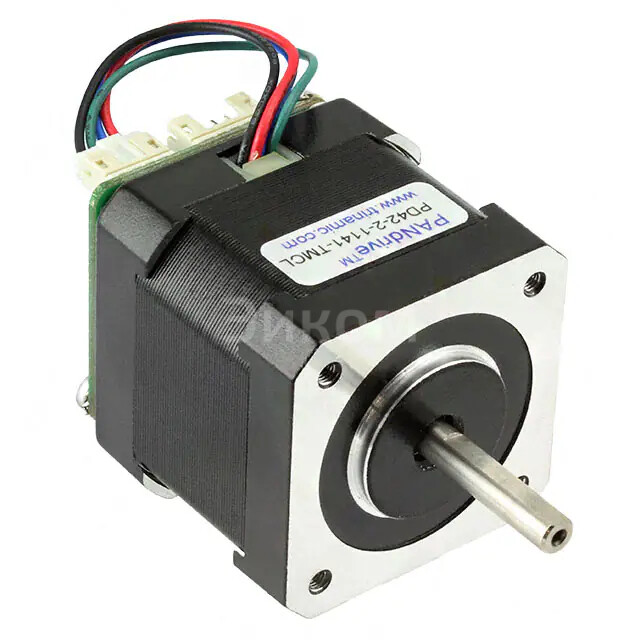

PD42-2-1141
  • В избранное
  • В сравнение
PD42-2-1141

PD42-2-1141

PD42-2-1141
;
PD42-2-1141

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    ADI Trinamic
  • Артикул:
    PD42-2-1141
  • Описание:
    STEPPER MOTOR HYBRID BIPOLAR 24VВсе характеристики

Минимальная цена PD42-2-1141 при покупке от 1 шт 54676.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PD42-2-1141 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PD42-2-1141

PD42-2-1141 ADI Trinamic STEPPER MOTOR HYBRID BIPOLAR 24V

  • Тип двигателя: Гибридный однополярный шаговый двигатель
  • Напряжение питания: 24В
  • Количество фаз: Биполярное управление
  • Количество шагов: 200 шагов на оборот
  • Управление: Чип управления шаговым двигателем Trinamic
  • Максимальная скорость: до 1500 об/мин (в зависимости от нагрузки)
  • Мощность: до 2.5 Вт (в зависимости от нагрузки)
  • Длина шага: 1.8°
  • Рабочая температура: от -30°C до +70°C

Плюсы:

  • Высокая точность и точность позиционирования
  • Низкий уровень шума при работе
  • Высокая надежность и долгий срок службы
  • Удобство программного управления

Минусы:

  • Высокие требования к системе охлаждения из-за потребления энергии
  • Цена может быть выше по сравнению с обычными шаговыми двигателями
  • Необходимость использования стабильного источника питания

Общее назначение:

  • Применяется в устройствах, требующих точного позиционирования, таких как CNC станки, промышленные роботы, медицинское оборудование, сканеры и другие высокоточные механические системы.
Выбрано: Показать

Характеристики PD42-2-1141

  • Package
    Box
  • Тип
    Hybrid
  • Тип обмотки
    Bipolar
  • Нормальное напряжение
    24VDC
  • Current Rating (Amps)
    2 A
  • Шаги за оборот
    200
  • Угол шага
    1.8°
  • Точность
    ±5%
  • Удерживающий момент (oz-in / mNm)
    49.56 / 350
  • Размеры
    Square - 1.654" x 1.654" (42.00mm x 42.00mm)
  • Размер по NEMA
    17
  • Диаметр вала
    0.197" (5.00mm)
  • Длина вала и подшипника
    0.945" (24.00mm)
  • Тип выводов
    Wire Leads with Connector
  • Особенности
    Integrated Controller, Flatted Shaft
  • Вес
    0.486 lb (220.45 g)
  • Base Product Number
    PD42-2

Техническая документация

 PD42-2-1141.pdf
pdf. 0 kb
  • 8 шт
    3-6 недель
  • Количество
    Цена
  • 1
    54 676 ₽
  • 10
    46 991 ₽
  • 25
    45 073 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    ADI Trinamic
  • Артикул:
    PD42-2-1141
  • Описание:
    STEPPER MOTOR HYBRID BIPOLAR 24VВсе характеристики

Минимальная цена PD42-2-1141 при покупке от 1 шт 54676.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PD42-2-1141 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PD42-2-1141

PD42-2-1141 ADI Trinamic STEPPER MOTOR HYBRID BIPOLAR 24V

  • Тип двигателя: Гибридный однополярный шаговый двигатель
  • Напряжение питания: 24В
  • Количество фаз: Биполярное управление
  • Количество шагов: 200 шагов на оборот
  • Управление: Чип управления шаговым двигателем Trinamic
  • Максимальная скорость: до 1500 об/мин (в зависимости от нагрузки)
  • Мощность: до 2.5 Вт (в зависимости от нагрузки)
  • Длина шага: 1.8°
  • Рабочая температура: от -30°C до +70°C

Плюсы:

  • Высокая точность и точность позиционирования
  • Низкий уровень шума при работе
  • Высокая надежность и долгий срок службы
  • Удобство программного управления

Минусы:

  • Высокие требования к системе охлаждения из-за потребления энергии
  • Цена может быть выше по сравнению с обычными шаговыми двигателями
  • Необходимость использования стабильного источника питания

Общее назначение:

  • Применяется в устройствах, требующих точного позиционирования, таких как CNC станки, промышленные роботы, медицинское оборудование, сканеры и другие высокоточные механические системы.
Выбрано: Показать

Характеристики PD42-2-1141

  • Package
    Box
  • Тип
    Hybrid
  • Тип обмотки
    Bipolar
  • Нормальное напряжение
    24VDC
  • Current Rating (Amps)
    2 A
  • Шаги за оборот
    200
  • Угол шага
    1.8°
  • Точность
    ±5%
  • Удерживающий момент (oz-in / mNm)
    49.56 / 350
  • Размеры
    Square - 1.654" x 1.654" (42.00mm x 42.00mm)
  • Размер по NEMA
    17
  • Диаметр вала
    0.197" (5.00mm)
  • Длина вала и подшипника
    0.945" (24.00mm)
  • Тип выводов
    Wire Leads with Connector
  • Особенности
    Integrated Controller, Flatted Shaft
  • Вес
    0.486 lb (220.45 g)
  • Base Product Number
    PD42-2

Техническая документация

 PD42-2-1141.pdf
pdf. 0 kb
