ESD-коврики и напольные панели: надежная защита электроники

Электронное оборудование используется повсюду — от смартфонов и ноутбуков до автоматизированных производственных линий. Вместе с удобством цифровых технологий возрастает риск повреждения чувствительных компонентов электростатическим разрядом (ESD). Он возникает при резком переходе заряда между объектами с разными потенциалами и может вывести из строя микропроцессор, модуль или другую деталь.

ESD-защита нужна не только для предотвращения видимого пробоя: даже малый разряд способен незаметно сократить срок службы электронного компонента.

На участках монтажа, ремонта, тестирования и упаковки электроники важно заранее оценить источники статического электричества и организовать контролируемый отвод заряда. Базовыми элементами такой системы становятся ESD-коврики и напольные панели.

Как организуют ESD-рабочее место

Рабочее место в защищенной от электростатических разрядов зоне (EPA) объединяет рабочую поверхность, оператора, оборудование и другие элементы в единую систему. Их подключают к общей точке заземления, чтобы безопасно отводить заряд и снижать вероятность его перехода на электронику.

Для корректной работы ESD-зоны необходимо обеспечить несколько условий:

• соединить рабочие поверхности и оборудование с общей точкой заземления;
• использовать подходящие средства индивидуального заземления оператора;
• выбрать покрытие с контролируемым электрическим сопротивлением;
• регулярно проверять состояние ковриков, соединений и заземляющей цепи.

ESD-коврики как часть системы защиты

Антистатический коврик формирует рабочую поверхность, на которой заряд не накапливается хаотично, а постепенно рассеивается и отводится к заземлению. Он защищает размещенные на нем детали и приборы, но только при правильном подключении и соблюдении требований к эксплуатации.

Ключевой параметр коврика — электрическое сопротивление. Слишком низкое сопротивление ускоряет перенос заряда и может создать условия для резкого разряда. Слишком высокое, наоборот, замедляет рассеивание: предмет, снятый с поверхности, способен сохранить опасный заряд. Поэтому покрытие должно обеспечивать не максимальную, а контролируемую проводимость.

Надежный ESD-коврик работает только как элемент заземленной системы: сам по себе антистатический материал не заменяет правильное подключение.

Электрические характеристики проверяют измерителем поверхностного сопротивления. По правилам IPC такую проверку рекомендуется проводить ежеквартально.

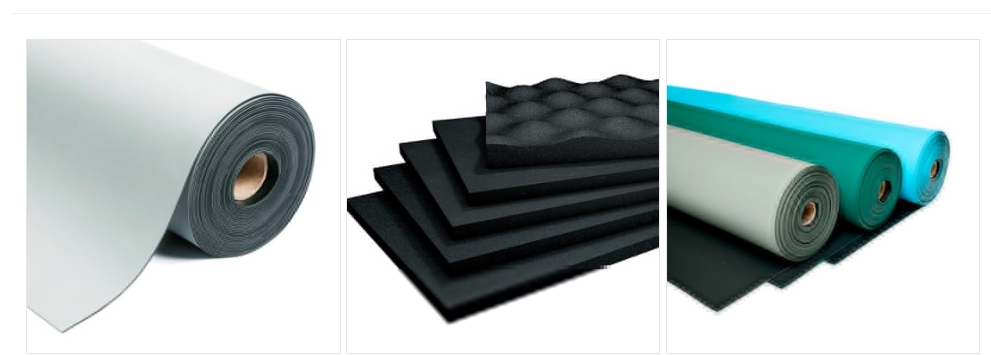

Конструкция антистатических покрытий

По внутреннему устройству ESD-коврики делятся на три основные группы:

• Однослойные. Изготавливаются из однородного листа полимера, например винила или резины. Материал одинаков по всей толщине, поэтому покрытие сочетает простую конструкцию с хорошей механической прочностью.
• Двухслойные. Состоят из рабочего и амортизирующего слоев либо из верхнего рассеивающего и нижнего проводящего слоя. В зависимости от исполнения они обеспечивают комфорт, устойчивость к нагрузкам и эффективный отвод заряда.
• Трехслойные. Содержат промежуточный проводящий слой из металла или углеродсодержащего материала. Он создает короткий и стабильный путь для передачи заряда к заземлению, а верхний и нижний слои отвечают за рассеивание и амортизацию.

Похожий принцип реализован в напольных панелях Statictec: проводящий эффект формируют металлические частицы, введенные в материал при литье. Покрытие сохраняет однородные электрические свойства.

Как подобрать коврик или панель

Выбор покрытия зависит от сопротивления, конструкции, назначения участка и условий окружающей среды. Требования ремонтной зоны электроники отличаются от условий помещения с маслом, влагой, химическими веществами или повышенной температурой.

При выборе покрытия оцените следующие факторы:

• Продолжительность работы стоя. Антиусталостные модели с мягкой основой и рельефной пузырьковой или дисковой поверхностью снижают нагрузку на ноги. Дополнительный эффект — уменьшение шума при перемещении и падении предметов.
• Уровень загрязнения. Гладкие коврики с амортизирующим слоем проще очищать, поэтому они подходят для участков, где требуется регулярная уборка.
• Риск скольжения. Рельефные модели с конусной фактурой помогают сохранить устойчивость во влажной, масляной или другой скользкой промышленной среде и обычно устойчивы к промышленным жидкостям.
• Освещение рабочего места. Текстурированная поверхность уменьшает отражение света и блики, благодаря чему оператору комфортнее работать с мелкими компонентами.
• Воздействие среды. Перед покупкой проверьте стойкость материала к химикатам, температуре, механической нагрузке и огню.

Преимущества напольных панелей Statictec

Напольные панели Statictec подходят для участков, где требуется прочное стационарное антистатическое покрытие. Материал устойчив к большинству химических веществ, а матовая противоскользящая поверхность обеспечивает защиту и комфорт при работе стоя.

Для объектов с повышенными требованиями доступны огнестойкие исполнения. Конкретную модель выбирают по технической документации с учетом электрических параметров, нагрузок и устойчивости к внешним воздействиям.

Фактура поверхности определяет не только безопасность, но и ежедневный комфорт: для чистого участка важна простота ухода, а для влажного — надежное сцепление с обувью.

ESD-коврики и напольные панели помогают сформировать безопасную производственную зону, но эффективность решения определяется всей системой: заземлением, контролем сопротивления, состоянием покрытия и соблюдением правил эксплуатации. Перед заказом сопоставьте характеристики изделия с условиями конкретного участка — тогда покрытие будет надежно защищать электронику и сохранять рабочий комфорт в течение длительного времени.
