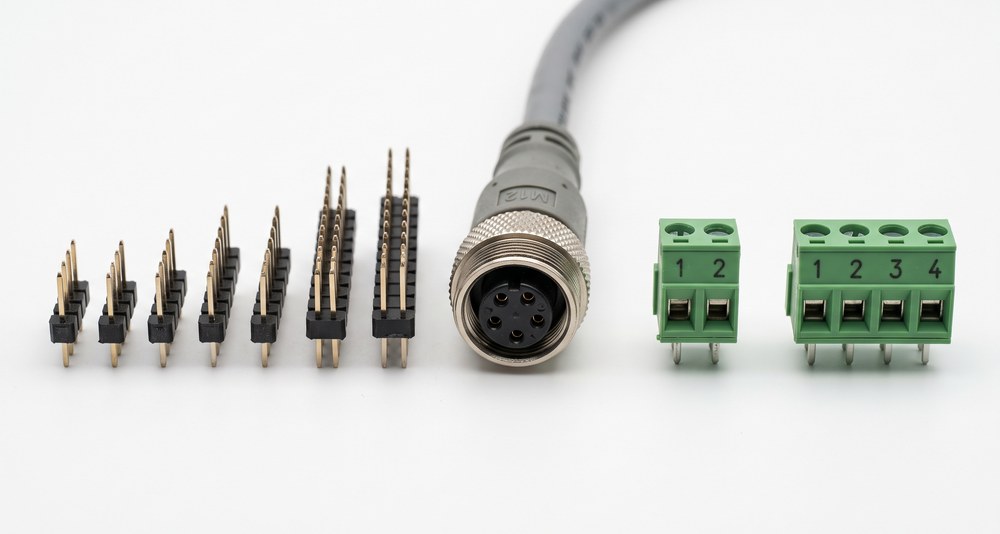

Разъемы: виды, характеристики и как выбрать

Разъем это деталь, которую замечают последней, а страдают из-за нее чаще всего: подгоревший контакт в цепи питания, отвалившийся от вибрации шлейф, вставленный наоборот кабель датчика. При этом выбор разъема сводится к нескольким понятным цифрам. В статье разберем, какие бывают разъемы, что означают шаг, ток на контакт и ресурс в циклах, чем золочение отличается от лужения и как подобрать соединитель под конкретную задачу, не переплатив и не заложив будущий отказ.

Содержание

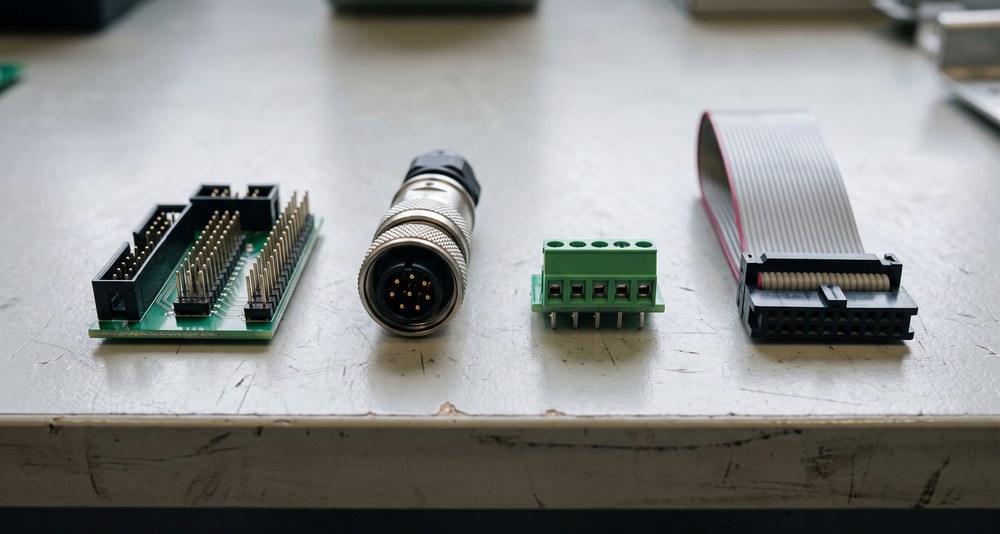

• Что такое разъем и из чего он состоит
• Ключевые параметры разъема
• Классификация разъемов: сводная таблица
• Прямоугольные и межплатные разъемы
• Круглые разъемы
• Разъемы D-Sub
• Краевые соединители и гнезда для микросхем
• Клеммные блоки и колодки
• Модульные и интерфейсные разъемы
• Высокочастотные и коаксиальные разъемы
• Разъемы питания
• Контакты, покрытие и шаг
• Как провод соединяют с контактом
• Ключи, фиксаторы и защита от ошибки
• Условия эксплуатации: влага, вибрация, температура
• Как выбрать разъем: порядок действий
• Типичные ошибки
• Частые вопросы

Что такое разъем и из чего он состоит

Разъем это компонент, который делает электрическое соединение разборным. Провод можно припаять прямо к плате, и работать это будет ничуть не хуже, но любая замена узла превратится в операцию с паяльником. Разъем позволяет собрать устройство из модулей, заменить блок питания за минуту, отправить прибор в ремонт без выпаивания жгутов и сделать монтаж на производстве быстрым и повторяемым.

Конструктивно почти любой разъем состоит из трех частей. Первая это контакты, металлические элементы, по которым течет ток. Вторая это изолятор, он же корпус: пластиковая деталь, которая держит контакты на нужном расстоянии друг от друга и не дает им замкнуться. Третья это механика соединения: защелка, винт, байонет или резьбовое кольцо, которое удерживает половинки вместе и не дает им разойтись от вибрации.

Половинки традиционно называют вилкой и розеткой, или штекером и гнездом. Терминология в каталогах чаще английская: контакты типа «папа» это штыри, тип «мама» это гнезда. Важно понимать, что пол разъема и его роль не связаны жестко: на плате питания вполне может стоять гнездовая часть, а на кабеле штыревая. Единственное правило безопасности звучит так: со стороны, которая остается под напряжением после разъединения, ставят гнездовую часть, чтобы до контактов нельзя было дотронуться пальцем.

Разъемы в каталоге электронных компонентов образуют одну из самых больших групп по числу позиций, и это логично: у каждой серии свои габарит, шаг, число контактов и тип монтажа, а сочетания этих параметров дают тысячи вариантов. Ориентироваться в них проще, если сначала понять параметры, а уже потом смотреть семейства. Общая карта групп компонентов и место разъемов среди них разобраны в обзоре Электронные компоненты: виды, классификация и назначение.

Ключевые параметры разъема

Подбор разъема почти всегда сводится к шести цифрам и одному условию. Цифры это шаг контактов, число контактов, допустимый ток на контакт, рабочее напряжение, ресурс в циклах и рабочий диапазон температур. Условие это тип монтажа: на плату, в панель прибора или на кабель.

Шаг контактов это расстояние между их центрами. Исторически он привязан к дюймовой сетке: классические 2,54 мм это ровно одна десятая дюйма, а 1,27 мм это половина от этого значения. Метрические серии дают 1,0 мм, 1,25 мм, 2,0 мм для компактной техники и 3,5 мм, 5,0 мм, 5,08 мм и 7,62 мм для силовых цепей. Чем меньше шаг, тем компактнее разъем и тем меньше допустимый ток на контакт.

Ток на контакт это не то же самое, что ток разъема. Производитель указывает предельный ток для одного контакта, но при полной загрузке всех контактов сразу разрешенный ток снижают: соседние контакты греют друг друга, и в документации на серию для этого приводят отдельный график, кривую снижения нагрузки. Практическое правило простое: если по паспорту контакт держит 3 А, а в разъеме их двенадцать и все нагружены, реально закладывают около 2 А на контакт.

Ресурс в циклах сочленения говорит, сколько раз разъем можно соединить и разъединить без потери качества контакта. У разъемов для шлейфов это единицы и десятки циклов, у обычных штыревых серий 25...100, у промышленных круглых и у D-Sub 500 и больше, у интерфейсных разъемов вроде USB счет идет на тысячи. Если разъем разбирают при каждом обслуживании прибора, ресурс становится определяющим параметром.

Классификация разъемов: сводная таблица

Ниже карта основных семейств. Дальше в статье каждое разобрано подробнее, а ссылки ведут в соответствующие разделы каталога.

Полный ассортимент по всем перечисленным семействам собран в разделе разъемов и соединителей с фильтрами по шагу, числу контактов и типу монтажа.

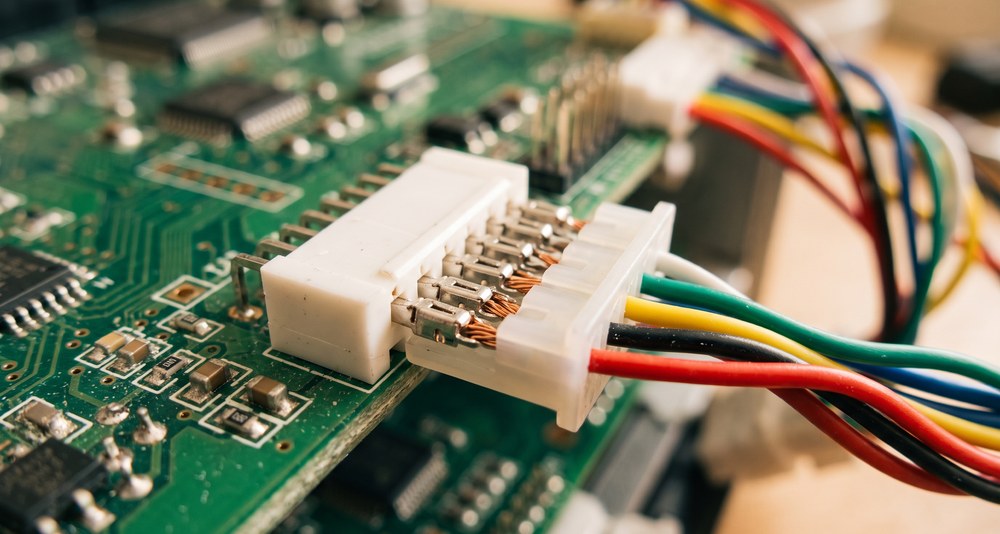

Прямоугольные и межплатные разъемы

Это самая массовая группа: именно такие разъемы стоят внутри почти любого устройства. Сюда входят штыревые линейки на плату, ответные кабельные части, межплатные соединители для этажной сборки и разъемы для гибких шлейфов. Классика жанра это ряд штырей с шагом 2,54 мм, знакомый по любой отладочной плате, и ответная колодка с обжимными контактами на кабеле.

Внутри семейства есть важное деление по способу соединения с проводом. Часть серий рассчитана на обжим отдельных контактов, которые потом защелкиваются в пластиковый корпус. Другая часть это разъемы с прорезанием изоляции для плоских шлейфов: половинки корпуса сжимают кабель, ножевые контакты прорезают изоляцию и попадают в жилу, весь монтаж занимает секунды и не требует зачистки проводов. Третья ветка это гибкие шлейфы, где сам кабель зажимается откидной или сдвижной планкой.

Для компактной техники шаг уменьшают до 1,25 мм, 1,0 мм и ниже, и здесь начинается зона, где ручной монтаж уже неудобен, а ремонтопригодность падает. Для силовых цепей внутри прибора наоборот идут в сторону 3,96 мм и 5,08 мм с контактами на 7...15 А. Разделы каталога: прямоугольные соединители, штыревые части на плату, корпуса для кабельных частей и разъемы для шлейфов.

Круглые разъемы

Круглый разъем это выбор для всего, что живет вне уютного корпуса: датчиков на станке, приводов, полевого оборудования, техники на улице. Круглая форма позволяет сделать герметичное уплотнение по окружности, а резьбовое или байонетное кольцо надежно держит соединение при вибрации.

В промышленной автоматике доминируют метрические серии M8 и M12, названные по диаметру резьбы. У них есть система кодировки, которая не дает соединить несовместимые линии: код A применяют для датчиков и исполнительных устройств, код B для полевых шин, код D для сетей Ethernet на скорости 100 Мбит, код X для высокоскоростных линий. Форма ключа внутри разъема у каждого кода своя, поэтому кабель от датчика физически не встанет в сетевой порт.

Отдельная ветка это тяжелые прямоугольные разъемы в металлическом корпусе, которые собираются из модулей: в один кожух ставят силовые контакты, сигнальные и пневматические вставки. Такие соединители применяют в шкафах и на станках, где через один интерфейс идет сразу все. Смотрите разделы круглых разъемов, корпусов для них и сверхмощных промышленных разъемов.

Резьбовое кольцо круглого разъема затягивают рукой до упора, а не ключом. Перетянутое соединение сминает уплотнительное кольцо, и герметичность теряется ровно там, где она была нужна. Недотянутое кольцо тоже опасно: контакты сходятся не до конца, переходное сопротивление растет, а от вибрации соединение постепенно расходится.

Разъемы D-Sub

D-Sub легко узнать по трапециевидной металлической рамке, которая и работает ключом: перевернуть такой разъем невозможно. Стандарту больше полувека, но он остается рабочей лошадкой промышленной и измерительной техники именно из-за надежности и ремонтопригодности.

Обозначение состоит из буквы размера рамки и числа контактов. Самые ходовые это девятиконтактный, знакомый по последовательным портам, пятнадцатиконтактный и двадцатипятиконтактный. Шаг контактов в стандартной плотности составляет 2,77 мм, есть версии повышенной плотности, где в ту же рамку помещается больше контактов за счет трех рядов вместо двух.

Практическая ценность D-Sub в том, что вокруг него выстроена целая экосистема: кожухи с выводом кабеля прямо или под углом, винты фиксации, контакты под пайку и под обжим, версии для монтажа на плату и в панель. Собрать нужную конфигурацию можно из готовых деталей, а при поломке заменить один элемент, а не весь узел. Ассортимент в разделах разъемов D-Sub, кожухов и колпачков и контактов к ним.

Краевые соединители и гнезда для микросхем

Краевой соединитель работает без ответной части: контакты пружинят прямо на дорожки, выведенные на край печатной платы. Так устроены слоты памяти, разъемы карт расширения и множество модульных решений, где плату надо просто вставить в щель. Экономия очевидна: ответный разъем на модуле не нужен, его роль играет сама плата.

При выборе краевого соединителя смотрят на три вещи: толщину платы, под которую он рассчитан, шаг и число позиций, а также наличие ключа. Ключ это перемычка внутри щели, которая совпадает с прорезью на плате и не дает вставить модуль неправильно или задом наперед. Стандартная толщина платы для большинства серий составляет 1,6 мм, и попытка вставить в такой слот плату другой толщины кончается либо разболтанным контактом, либо разжатыми пружинами.

Родственная группа это гнезда для микросхем и транзисторов, они же панельки. Микросхему в панельке можно заменить без паяльника, что незаменимо при отладке, в ремонте и там, где стоит перепрограммируемая память. Панельки бывают ламельные и цанговые: у цанговых контакт круглый и охватывает вывод по окружности, поэтому они надежнее и дороже. Разделы каталога: краевые соединители и гнезда для микросхем и транзисторов. О самих корпусах микросхем и их типоразмерах читайте статью Корпуса микросхем и типоразмеры SMD.

Клеммные блоки и колодки

Клеммник решает задачу подключения провода к плате или к другому проводу без пайки и без обжима специального контакта. Зачистил жилу, вставил, затянул винт или нажал рычаг, и соединение готово. Именно поэтому клеммники стоят везде, где монтаж делают на объекте, а не на заводе: в шкафах автоматики, в блоках питания, в приборах учета.

Зажим бывает трех основных типов. Винтовой прижимает жилу винтом через прижимную пластину, он привычен и держит большие сечения, но требует протяжки после первого нагрева. Пружинный держит провод подпружиненным контактом, который сам компенсирует усадку жилы, и протяжки не требует. Врезной вариант с прямым вставлением провода еще быстрее: зачищенную жилу просто вдавливают в гнездо до щелчка.

Отдельная разновидность это съемные клеммники, где ответная часть с уже подключенными проводами снимается с платы целиком. Для сервисного обслуживания это очень удобно: прибор снимается без отключения проводов по одному. Смотрите разделы клеммных блоков, клеммников на DIN-рейку и съемных колодок, а критерии выбора разобраны в статье Клеммники и клеммные колодки: виды и критерии выбора.

Модульные и интерфейсные разъемы

Здесь форму и размеры задает не производитель компонента, а стандарт интерфейса. Сетевой разъем на восемь контактов, телефонный на четыре или шесть, порты USB, HDMI и DisplayPort: все они описаны спецификациями, и отступить от геометрии нельзя, иначе кабель просто не подойдет.

Практических тонкостей у этой группы две. Первая это экранирование: у сетевых и высокоскоростных разъемов есть версии с металлическим экраном и без него, и в промышленной среде с помехами экранированная версия почти обязательна. Вторая это версия стандарта: разъем, механически совместимый с кабелем, не гарантирует нужной скорости, если он рассчитан на более раннюю редакцию интерфейса.

Отдельно стоит упомянуть модульные сетевые розетки со встроенными магнитными элементами: трансформатор развязки в них уже внутри корпуса разъема, что экономит место на плате и упрощает разводку. Ассортимент собран в разделах модульных разъемов, гнездовых модульных разъемов и разъемов USB, DVI и HDMI.

Высокочастотные и коаксиальные разъемы

Как только речь заходит о радиочастотах, разъем перестает быть просто парой контактов и становится частью линии передачи. Главный параметр здесь волновое сопротивление, и оно должно совпадать с сопротивлением кабеля и тракта. Два мира сосуществуют рядом: 50 Ом в измерительной технике, радиосвязи и антенных трактах, 75 Ом в видео и телевизионных сетях.

Самые ходовые семейства это резьбовые миниатюрные разъемы для антенн и измерений, байонетные для приборов и лабораторных стендов, крупные резьбовые для мощных трактов. Ошибка со стыковкой пятидесятиомного и семидесятипятиомного разъемов на низких частотах пройдет почти незаметно, а на гигагерцах даст отражения и потерю сигнала.

Практический момент, который часто упускают: резьбовые ВЧ разъемы затягивают динамометрическим ключом с нормированным моментом. Перетяжка сминает диэлектрик внутри и меняет параметры соединения необратимо, а слабая затяжка дает нестабильный контакт и плавающие показания. Ассортимент в разделах высокочастотных соединителей и переходников для них.

Разъемы питания

Питание входит в прибор через отдельную группу разъемов, и требования тут другие: ток больше, а цена ошибки выше. Для низковольтных цепей это цилиндрические разъемы под сетевой адаптер, самые ходовые типоразмеры 5,5 × 2,1 мм и 5,5 × 2,5 мм. Разница в диаметре центрального штыря составляет всего четыре десятых миллиметра, но разъем на 2,5 мм на штыре 2,1 мм болтается и искрит.

Для сетевого ввода применяют стандартизованные приборные разъемы, знакомые по компьютерным блокам питания, часто в исполнении с встроенным держателем предохранителя и сетевым фильтром в одном корпусе. Такой модуль сразу закрывает три задачи: ввод, защиту и подавление помех. Для силовых цепей внутри прибора используют ножевые и специализированные силовые серии на токи в десятки ампер.

Полярность цилиндрического разъема питания обозначается значком на корпусе, и у подавляющего большинства техники плюс находится на центральном штыре. Проверить напряжение и полярность перед первым включением стоит всегда, порядок действий описан в статье Как пользоваться мультиметром: инструкция для начинающих. Разделы каталога: цилиндрические разъемы питания, входные разъемы питания и ножевые силовые разъемы. Как подобрать сам источник, разобрано в материале Как выбрать блок питания для устройства.

Контакты, покрытие и шаг

Вся надежность разъема сосредоточена в паре миллиметров, где два металла касаются друг друга. Основа контакта обычно медный сплав: латунь дешевле, фосфористая бронза лучше пружинит и дольше держит усилие прижима. Поверх наносят покрытие, и именно оно определяет, как соединение поведет себя через год и через десять лет.

Луженое покрытие дешево и хорошо работает при заметных токах, где оксидная пленка продавливается усилием контакта. Золочение дает стабильное и очень низкое переходное сопротивление, не окисляется и потому незаменимо в слаботочных сигнальных цепях, где нечему продавливать пленку. Между основой и золотом всегда лежит никелевый подслой, он не дает меди диффундировать наружу.

Луженый контакт и золоченый в одной паре это скрытая мина. Металлы образуют гальваническую пару, мягкое олово переносится на золото, и при микроперемещениях от вибрации в зоне касания растет оксид. Соединение внешне целое, а сопротивление медленно ползет вверх, пока цепь не начнет пропадать. Правило простое: покрытие вилки и розетки должно совпадать.

Отдельная величина, о которой стоит помнить, это переходное сопротивление контакта. У исправного разъема оно составляет единицы и десятки миллиом, и при токе в несколько ампер падение напряжения на нем незаметно. Как только контакт окисляется или ослабевает, сопротивление растет, растет и выделяемое тепло, а нагрев ускоряет окисление. Процесс идет по нарастающей, поэтому греющийся разъем меняют целиком, а не зачищают. Готовые кабельные наконечники для многожильного провода собраны в разделе аксессуаров для клеммных блоков.

Теперь про шаг. Он определяет сразу три вещи: габарит разъема, допустимый ток на контакт и напряжение, которое выдержит промежуток между соседними контактами. Уменьшая шаг вдвое, вы экономите место на плате, но одновременно снижаете и токовые возможности, и электрическую прочность.

Ориентиры по семействам выглядят так. Шаг 1,0 и 1,25 мм это компактная бытовая электроника и внутренние шлейфы, ток на контакт обычно до 1 А. Шаг 2,0 и 2,54 мм это универсальная рабочая зона с током 1...3 А, самая ходовая в приборостроении и любительской практике. Шаг 3,96 и 5,08 мм это уже силовые серии с током 7...15 А на контакт, применяемые для питания и нагрузок.

Про напряжение вспоминают реже, а зря. Между соседними контактами есть воздушный зазор и путь тока по поверхности пластика, и оба нормируются. Ставить разъем с шагом 2,54 мм в сетевую цепь на 230 В нельзя не потому, что он расплавится, а потому, что расстояния между контактами не рассчитаны на такое напряжение, особенно во влажной или запыленной среде. Для сетевых цепей берут серии с увеличенным шагом и перегородками между контактами, например клеммные колодки с изолирующими перегородками.

Как провод соединяют с контактом

Способов ровно четыре, и у каждого своя область применения. Пайка дает низкое сопротивление и подходит для разовых работ и ремонта, но требует аккуратности: перегретый пластик корпуса деформируется, а припой, затекший в многожильную жилу, создает жесткий участок, который ломается от вибрации. Азы работы паяльником собраны в статье Пайка для начинающих.

Обжим это промышленный стандарт для кабельных сборок. Контакт деформируется вокруг жилы и образует газоплотное соединение, которое в вибрации и при перепадах температуры надежнее пайки. Профиль обжима у каждой серии свой, поэтому инструмент подбирают строго под серию контакта, а не наоборот. Инструмент собран в разделе обжимного инструмента и прессов, а сменные матрицы к нему в разделе принадлежностей к обжимному инструменту.

Третий способ это прорезание изоляции, применяемое для плоских шлейфов: контакт с двумя ножами прорезает изоляцию и врезается в жилу. Зачищать провод не нужно, монтаж быстрый и повторяемый, но кабель должен точно соответствовать серии по шагу и диаметру жил. Четвертый способ это винтовой или пружинный зажим клеммника, о котором мы говорили выше.

Отдельно про инструмент извлечения. Обжатый контакт защелкивается в корпусе язычком, и вытащить его без специального экстрактора, не сломав фиксатор, почти невозможно. Такие инструменты собраны в разделе инструментов для вставки и извлечения контактов.

Ключи, фиксаторы и защита от ошибки

Хороший разъем невозможно вставить неправильно. Достигается это механической поляризацией: срезанным углом корпуса, выступом на одной стороне, несимметричной рамкой или разной формой ключа внутри. Если серия допускает несколько вариантов ключа, их применяют для разделения одинаковых по виду, но разных по назначению линий: два одинаковых четырехконтактных разъема с разными ключами уже нельзя перепутать местами.

Фиксация удерживает соединение собранным. Защелка на корпусе годится для внутреннего монтажа, винты нужны там, где кабель тянут и дергают, резьбовое кольцо или байонет обязательны при вибрации. Отдельная деталь это хомут или зажим на кабеле: он принимает на себя механическую нагрузку, чтобы усилие не приходилось на контакты.

Есть и электрическая хитрость: контакты в разъеме делают разной длины. Длинные касаются первыми и отпускают последними, поэтому на них выводят землю и общий провод, а короткие несут сигналы. При соединении под напряжением земля соединяется первой, что защищает электронику от бросков, а разрывается последней. Именно так устроены разъемы с горячей заменой. Отдельный класс мелких, но полезных деталей это перемычки и шунты для конфигурирования плат, они собраны в разделе шунтов и перемычек.

Условия эксплуатации: влага, вибрация, температура

Разъем в закрытом корпусе прибора и разъем на раме станка живут в разных мирах. Первый параметр внешних условий это степень защиты, обозначаемая двумя цифрами после букв IP. Первая цифра отвечает за пыль по шкале от нуля до шести, вторая за воду по шкале от нуля до девяти. Значение IP65 означает полную пылезащиту и стойкость к струям воды, IP67 добавляет кратковременное погружение.

Важная тонкость: степень защиты у разъема заявлена только в соединенном и правильно затянутом состоянии. Разъединенная половинка защищена ровно никак, поэтому на неиспользуемые розетки ставят защитные колпачки, а не оставляют их открытыми в надежде на паспортный IP.

Вибрация борется с разъемом двумя способами: расшатывает механику соединения и вызывает микроперемещения в зоне контакта, от которых поверхность истирается и окисляется. Лечится это фиксацией, правильно выбранным покрытием и разгрузкой кабеля от натяжения. Температура влияет на пластик корпуса и на усилие пружины контакта: стандартные серии рассчитаны примерно на диапазон от −25 до +85 °C, промышленные от −40 °C и выше. Для техники на улице и в транспорте берут именно промышленный диапазон, а рядом с горячими узлами проверяют, что температура в точке установки не выходит за паспортную.

Как выбрать разъем: порядок действий

1. Определите роль соединения: плата к плате, кабель к плате, кабель к прибору или ввод питания. Роль сразу отсекает большую часть семейств из таблицы выше.
2. Посчитайте электрический режим: максимальный ток по каждой цепи и рабочее напряжение. Ток берут не средний, а пиковый, включая пусковые броски.
3. Выберите число контактов с небольшим запасом. Один или два свободных контакта почти ничего не стоят, а при доработке устройства спасают от замены всего жгута.
4. Подберите шаг под ток и габарит. Для сетевых цепей отдельно проверьте, что зазоры между контактами рассчитаны на ваше напряжение.
5. Оцените ресурс. Посчитайте, сколько раз разъем будут разбирать за срок службы, и умножьте на два: серия должна выдерживать это число циклов с запасом.
6. Определите условия: температура, влага, вибрация, наличие пыли. Отсюда следуют степень защиты, тип фиксации и покрытие контактов.
7. Выберите способ монтажа и оконечивания провода, а вместе с ним и инструмент. Если серия обжимная, инструмент под нее должен быть в наличии до начала сборки.
8. Сверьте выбор с документацией производителя и закажите ответные части, контакты и корпуса одной серии, с запасом на брак при первых обжимах.

Типичные ошибки

• Ток считают по разъему целиком, а не по контакту, и забывают про снижение допустимой нагрузки при полной загрузке всех контактов.
• Смешивают покрытия: золоченый контакт в паре с луженым дает медленно растущее сопротивление и плавающий отказ.
• Ставят разъем без ключа на симметричный кабель, и рано или поздно его вставляют наоборот.
• Обжимают контакты универсальными клещами вместо инструмента под серию, получая соединение, которое греется и теряет усилие удержания.
• Не разгружают кабель от натяжения: усилие приходится на контакты, и они выходят из корпуса или обрывают жилу.
• Берут бытовую серию с ресурсом в десятки циклов туда, где разъем разбирают при каждом обслуживании.
• Рассчитывают на паспортную степень защиты, оставляя ответную часть разъединенной и без колпачка.
• Заказывают штыревую часть, забывая про ответные корпуса и контакты той же серии, и сборка встает до следующей поставки.

Частые вопросы

Чем разъем отличается от клеммника?

Разъем рассчитан на многократное соединение и разъединение, у него нормирован ресурс в циклах и есть механика фиксации. Клеммник предназначен для подключения провода без пайки и на редкую разборку, а ресурс у него определяется числом протяжек винта. Если узел снимают регулярно, нужен разъем или съемная колодка, если провод подключают один раз при монтаже, достаточно клеммника.

Почему разъем греется, если ток в пределах нормы?

Почти всегда причина в переходном сопротивлении контакта: неполная посадка, ослабшая пружина, окисление или обжим, сделанный неподходящим инструментом. Нагрев ускоряет окисление, сопротивление растет дальше, и процесс развивается сам себя подпитывая. Греющийся разъем меняют вместе с ответной частью, зачистка контактов дает лишь временный результат.

Можно ли параллелить контакты для увеличения тока?

Да, это штатный прием: несколько контактов одной цепи соединяют параллельно и на плате, и на кабеле. Но суммарный ток берут с запасом, а не арифметической суммой: контакты нагружаются неравномерно из-за разного сопротивления, и один из них всегда работает тяжелее остальных. Для трех контактов по 3 А закладывают не 9 А, а примерно 6...7 А.

Как подобрать замену снятому с производства разъему?

Сверяют не название, а геометрию и параметры: шаг, число и расположение контактов, тип монтажа, посадочное место на плате, ток и покрытие. Совпадение по внешнему виду ничего не гарантирует, потому что у похожих серий часто отличаются длина контакта и форма ключа. Методика подбора замены со списком типичных ловушек собрана в статье Аналоги электронных компонентов: как подобрать замену детали.

Итог простой: разъем выбирают по цифрам, а не по внешнему сходству. Шаг, ток на контакт, ресурс в циклах, покрытие и условия эксплуатации закрывают почти все вопросы, а ключ и фиксатор избавляют от ошибок при сборке и обслуживании. Все семейства из этой статьи, от штыревых линеек до круглых промышленных серий, собраны в разделе разъемов каталога Эиком с фильтрами по параметрам, документацией и наличием на складе.
