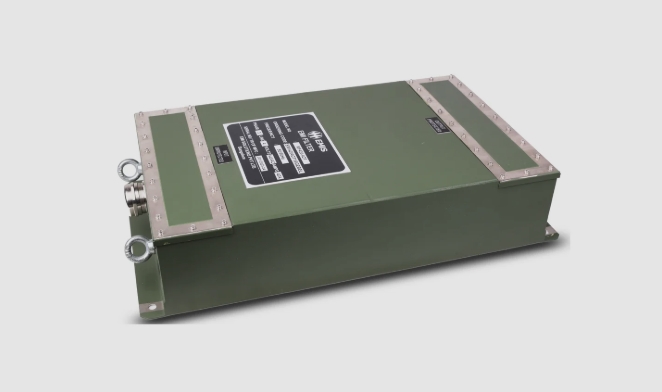

Фильтры SMF913 и TMF913 обеспечивают защиту линий питания до 3000 А

Эиком представил фильтры синфазных помех SMF913 и TMF913 для однофазных и трёхфазных сетей соответственно. Новинки рассчитаны на системы питания переменного и постоянного тока с рабочим диапазоном от 6 до 3000 А. Устройства предназначены для защиты чувствительной электроники от высотного электромагнитного импульса HEMP, кондуктивных помех EMI/RFI и возмущений, вызванных ядерными воздействиями.

Основные параметры серии

Фильтры HEMP получили следующие характеристики:

• защита от импульсного тока до 80 кА по форме 8/20 мкс;
• ограничение остаточного тока короткого импульса E1 до 10 А;
• подавление помех до 100 дБ в зависимости от исполнения;
• рабочий частотный диапазон — до 40 ГГц;
• встроенные разрядные резисторы для безопасного отвода энергии конденсаторов.

Фильтры SMF913 и TMF913 помогают сохранить работоспособность критически важного оборудования при HEMP, высокочастотных помехах и мощных импульсных перенапряжениях.

Соответствие военным требованиям

Оборудование разработано и испытано по стандартам MIL-STD-188-125-1/2 и MIL-PRF-15733J. Базовые версии обеспечивают вносимое затухание 100 дБ на частотах от 30 МГц до 18 ГГц и 90 дБ до 40 ГГц. Модификации повышенной производительности поддерживают уровень 100 дБ в диапазоне от 14 кГц до 40 ГГц.

Фильтры могут применяться в центрах управления, дата-центрах, радиолокационных системах, телеком-инфраструктуре и защищённых мобильных комплексах. Таким образом, серия SMF913 и TMF913 расширяет возможности комплексной защиты силовых линий, снижая риск отказа оборудования при экстремальных электромагнитных воздействиях.
