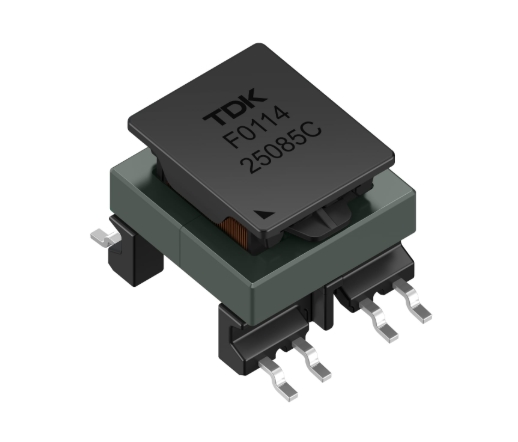

Трансформаторы TDK E13 EM для высоковольтных электромобилей

Компания TDK представила серию компактных трансформаторов E13 EM для поверхностного монтажа. Компоненты предназначены для гальванической развязки аккумуляторных систем электромобилей и управления затворами силовых транзисторов IGBT и FET.

Рост напряжения тяговых батарей требует изоляционных компонентов, сочетающих безопасность и малые габариты. Трансформаторы E13 EM обеспечивают точную передачу сигналов в тяговых инверторах и компактных DC/DC-преобразователях, рассчитанных на батарейные архитектуры 500 В. Их применение позволяет уменьшить монтажный объем без потери диэлектрической прочности.

E13 EM объединяет компактность, точную передачу сигналов и надежную развязку для высоковольтных платформ.

Конструкция и возможности интеграции

Основой трансформаторов служит сердечник из марганец-цинкового феррита. Корпус для поверхностного монтажа имеет стандартизированную посадочную площадь 18,6 × 14,6 мм, а его максимальная высота составляет 12 мм. Серия поддерживает частоты переключения от 100 до 400 кГц и совместима с кремниевыми и широкозонными силовыми полупроводниками.

Разработчикам доступны исполнения для обратноходовых и двухтактных топологий. Оптимизированная внутренняя намотка снижает индуктивность рассеяния, стабилизирует передачу управляющего сигнала и уменьшает потери при быстром переключении.

Технические параметры и поддерживаемые схемы

Диапазон индуктивности достигает 240 мкГн, а ток насыщения отдельных исполнений — 9 А.

Изоляция и автомобильная надежность

Максимальная длина пути утечки составляет 6,3 мм, воздушный зазор — 5,5 мм. Серия соответствует IEC 60664-1 и IEC 61558-2-16: базовая изоляция рассчитана на 500 В постоянного тока, усиленная — на 300 В.

Трансформаторы работают при температуре от −40 до +150 °C и соответствуют автомобильному стандарту AEC-Q200 Revision E. Устройства выдерживают переходное перенапряжение до 2500 В, а подтвержденный порог прекращения частичных разрядов составляет 900 В.

Высокая прочность изоляции и соответствие AEC-Q200 делают E13 EM надежным решением для автомобильных силовых систем.

Трансформаторы TDK E13 EM сочетают компактное исполнение, широкий частотный диапазон и усиленную изоляцию. Они упрощают разработку тяговых инверторов и DC/DC-преобразователей для электромобилей с батареями 500 В.
