Тепловое оборудование - Термоэлектрические модули Пельтье

Определение и сфера применения

Термоэлектрические модули Пельтье представляют собой устройства, основанные на эффекте Пельтье, который позволяет переносить тепло от одной стороны модуля к другой при пропускании через него электрического тока. Этот процесс обеспечивает охлаждение одной поверхности модуля, в то время как другая нагревается.

Модули Пельтье широко используются для охлаждения и поддержания температуры в различных электронных устройствах и системах, таких как лазерные диоды, микропроцессоры, рефрижераторы для ПК и портативные холодильники, а также в биомедицинском оборудовании для точного температурного контроля.

Ключевые параметры для выбора:

  • Максимальная мощность охлаждения. Определяет количество тепла, которое модуль может эффективно отвести от охлаждаемого объекта.
  • Рабочее напряжение и ток. Важно для совместимости с электропитанием системы и оптимизации эффективности модуля.
  • Размеры и форм-фактор. Должны соответствовать пространственным требованиям устройства или системы, в которой будет использоваться модуль.
  • Максимальная разность температур (ΔT). Показывает, насколько модуль может охладить поверхность ниже температуры окружающей среды.

Техническое описание и совместимость

Термоэлектрические модули Пельтье состоят из пар полупроводниковых элементов, соединенных между двумя керамическими пластинами. Эти полупроводниковые элементы (обычно из BiTe) соединены таким образом, что при пропускании через них тока одна сторона модуля поглощает тепло, а другая – отдает его. Эффективность модуля зависит от множества факторов, включая рабочее напряжение, ток, температурный градиент и тепловые нагрузки.

Для достижения максимальной эффективности и продления срока службы модуля Пельтье необходимо обеспечить адекватный теплоотвод с горячей стороны, что часто достигается с помощью радиаторов и вентиляторов. Также важно поддерживать оптимальные рабочие условия, избегая перегрузок и обеспечивая надежное электрическое соединение.

При выборе термоэлектрического модуля Пельтье для конкретного применения следует учитывать не только его тепловые характеристики, но и механические параметры, такие как размеры и форм-фактор, чтобы обеспечить его совместимость с устройством или системой охлаждения. Кроме того, важно рассмотреть потребляемую мощность и эффективность модуля, поскольку это напрямую влияет на энергопотребление и требования к системе питания.

Тепловое оборудование - Термоэлектрические модули Пельтье (Вентиляторы, Тепловое оборудование)

Термоэлектрические модули Пельтье: от точечного охлаждения до генерации энергии

В мире управления температурой существует особая категория устройств, которая кардинально отличается от традиционных компрессоров и радиаторов. Это термоэлектрические модули Пельтье — компактные, но мощные полупроводниковые преобразователи, способные создавать разницу температур в десятки градусов при подаче всего лишь электрического тока. Их принцип действия, открытый в XIX веке, нашел массовое применение только с развитием современной электроники, когда потребовалось не шумное и громоздкое, а точное и локальное охлаждение критически важных компонентов. В отличие от пассивных систем, они активно «перекачивают» тепло с одной своей стороны на другую, что открывает уникальные возможности для инженеров и разработчиков.

Изначально эффект, лежащий в основе работы модуля, был открыт Жаном-Шарлем Пельтье в 1834 году, однако практическое применение он получил лишь в середине XX века с появлением подходящих полупроводниковых материалов. Технология основана на контакте двух разнородных проводников: при прохождении через него постоянного тока одна сторона модуля интенсивно поглощает тепло (охлаждается), а другая — столь же интенсивно его выделяет (нагревается). Кардинальным преимуществом является полное отсутствие движущихся частей и хладагентов, что делает систему необслуживаемой, бесшумной и чрезвычайно надежной. Современные модули представляют собой сборки из сотен пар таких полупроводниковых термопар, соединенных между собой керамическими пластинами, что позволяет добиваться значительной мощности теплообмена.

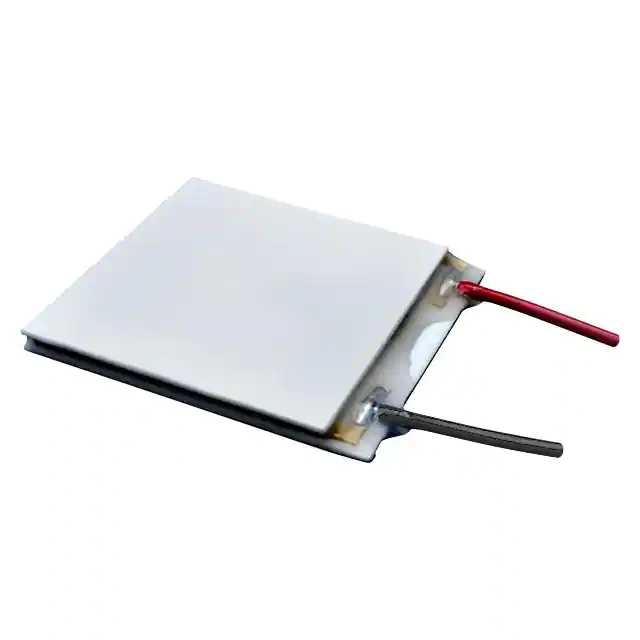

Термоэлектрический модуль Пельтье крупным планом на радиаторе

Где работают модули Пельтье: от бытовых приборов до высоких технологий

Спектр применений термоэлектрических модулей поражает своим разнообразием. Чаще всего их ассоциируют с кулерами для воды, где они тихо и эффективно охлаждают воду без использования компрессора. Однако настоящая ниша этих устройств — высокоточная электроника. Они являются сердцем систем стабилизации температуры лазерных диодов и светодиодов высокой мощности, где малейший перегрев ведет к необратимому снижению их эффективности и срока службы. В лабораторном и медицинском оборудовании, например, в ПЦР-анализаторах, модули Пельтье обеспечивают быстрое и точное циклирование температур, необходимое для проведения биохимических реакций. Автомобильная промышленность использует их в климатических креслах «с подогревом и охлаждением» или для поддержания температуры датчиков в ночных системах видения.

Пожалуй, самое инновационное применение — это создание портативных термоэлектрических генераторов. Если подать на модуль ток — он создаст разность температур. Но если одну его сторону нагреть, а другую интенсивно охлаждать, то он, напротив, начнет генерировать электричество. Это свойство используется для создания источников питания для удаленных метеостанций, газопроводов и даже в космических аппаратах, где разница температур между освещенной и теневой стороной позволяет годами питать бортовую аппаратуру. Таким образом, один и тот же физический принцип позволяет решать диаметрально противоположные задачи: от точечного охлаждения микросхем до генерации энергии в экстремальных условиях.

Как выбрать модуль Пельтье: ключевые параметры для вашего проекта

Выбор конкретной модели — это всегда компромисс между мощностью охлаждения, энергоэффективностью и габаритами. Ключевым параметром является максимальная разность температур (ΔTmax), которую модуль может создать без тепловой нагрузки. Однако на практике более важной характеристикой часто выступает холодопроизводительность (Qc max) — количество тепла, которое модуль способен «откачать» с холодной стороны при заданной разности температур. Она напрямую зависит от тока: чем он выше, тем больше мощность, но при этом растет и тепловыделение на горячей стороне, которое необходимо эффективно отводить массивным радиатором и вентилятором.

Второй по значимости фактор — номинальное рабочее напряжение и ток. Модули на 5-6 В часто используются в портативных устройствах с питанием от USB, а модели на 12-24 В — в стационарных системах. Крайне важно обращать внимание на геометрические размеры и количество термопар: более крупные и «многопарные» модули, как правило, обладают и большей мощностью. Не стоит забывать и о качестве исполнения: герметичность корпуса защищает внутренние элементы от губительной влаги и конденсата, который неминуемо образуется на холодной стороне. Правильный подбор означает, что модуль будет работать не на пределе своих возможностей, что гарантирует долгий срок службы и стабильность характеристик.

Почему за термоэлектрическими модулями обращаются именно в Эиком Ру

Эиком Ру предлагает одну из самых полных на рынке коллекций термоэлектрических модулей Пельтье от проверенных мировых производителей. Мы понимаем, что от надежности этого небольшого компонента может зависеть работа всей дорогостоящей системы, поэтому тщательно контролируем качество и соответствие заявленным спецификациям. Наш складской ассортимент включает десятки моделей с различными параметрами по напряжению, мощности и размерам, что позволяет инженерам, разработчикам и радиолюбителям быстро найти оптимальное решение для любого проекта — от прототипирования до серийного производства.

Мы стремимся сделать сотрудничество максимально выгодным и удобным. Помимо конкурентных цен и регулярных спецпредложений, мы обеспечиваем оперативную обработку заказов и бесплатную доставку по всей территории России для всех отправлений. Наши технические специалисты всегда готовы предоставить консультацию и помочь с подбором компонентов, экономя ваше время и избавляя от риска ошибиться. Покупая в Эиком Ру, вы получаете не просто деталь, а гарантированно рабочее решение, полную документацию и уверенность в стабильности поставок для вашего бизнеса.
