Керамические конденсаторы 100 пФ

Керамические конденсаторы номиналом 100 пФ (пикофарад) — это компактные пассивные компоненты, предназначенные для фильтрации сигналов, стабилизации напряжения, а также формирования частотных характеристик в электронных схемах. Обозначение «пФ» означает очень малую ёмкость, что делает их особенно полезными в высокочастотной электронике и радиоаппаратуре.

Керамика используется в качестве диэлектрика — материала, который разделяет электрические заряды и обеспечивает накопление энергии. Такие компоненты отличаются стабильными параметрами и низким уровнем потерь, что важно для точных и чувствительных устройств.

Основные параметры:

• Ёмкость: 100 пФ.
• Тип диэлектрика: многослойная керамика (MLCC).
• Рабочее напряжение: обычно от 25 до 100 В и выше.
• Температурный диапазон: от –55 до +125 °C.
• Тип монтажа: доступны как для поверхностного, так и для выводного монтажа.

Преимущества:

• Компактный размер при высокой надёжности.
• Подходят для работы в ВЧ-цепях.
• Устойчивость к температурным колебаниям и механическим воздействиям.

Керамические конденсаторы на 100 пФ находят применение в фильтрах, генераторах, схемах развязки и других электронных устройствах, где требуется точная настройка частотных характеристик.

Керамические конденсаторы 100 пФ: незаметные стабилизаторы электронного мира

В самом сердце практически любой современной электронной схемы, от смартфона до промышленного станка, можно обнаружить крошечные компоненты — керамические конденсаторы номиналом 100 пикофарад. Эта специфическая ёмкость не случайна и является одной из самых востребованных в радиотехнике. Их основная задача — не накопление большого количества энергии, как у электролитических собратьев, а тонкая, высокочастотная работа. Они выступают в роли фильтров, шунтируя высокочастотные помехи на землю, и являются ключевыми элементами в задающих цепях генераторов и систем синхронизации. Без них цифровые микропроцессоры не могли бы стабильно тактироваться, а беспроводные модули Bluetooth и Wi-Fi страдали бы от помех, drastically снижая качество связи. Именно 100 пФ часто встречаются в обвязке кварцевых резонаторов, обеспечивая точность хода часов в вашем компьютере или микроконтроллере в умном доме, а также в высокочастотных трактах RF-оборудования для согласования импеданса.

От простого к сложному: эволюция материалов и технологий

История керамических конденсаторов — это постоянный поиск компромисса между стабильностью, ёмкостью и миниатюризацией. Ранние образцы использовали материалы с низкой диэлектрической проницаемостью, что делало компоненты громоздкими. Прорывом стало создание керамики на основе титаната бария, которая позволила значительно увеличить диэлектрическую постоянную и, как следствие, уменьшить размер элемента при той же ёмкости. Однако у таких материалов, классифицируемых как Y5V и Z5U, обнаружился существенный недостаток — сильная зависимость ёмкости от температуры и приложенного напряжения. Для номинала 100 пФ, часто используемого в критичных к стабильности цепях, это стало вызовом. Ответом индустрии стало развитие технологий производства керамики с стабильными характеристиками, известной как NP0 или C0G. Этот диэлектрик, хотя и обладает меньшей диэлектрической проницаемостью, демонстрирует практически нулевой дрейф ёмкости от температуры и напряжения, что делает его идеальным для высокоточных применений. Современные методы многослойной печати (MLCC) позволяют создавать чип-компоненты типоразмера 0402 (1005 метрический) и менее, вмещающие сотни слоёв керамики и металла, что и позволяет добиться нужной ёмкости в столь малом объёме.

Ключевые параметры выбора: заглядывая beyond номинала

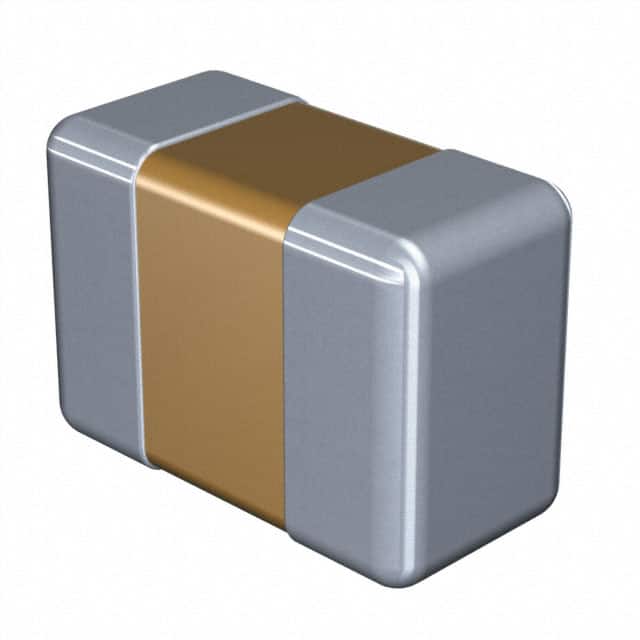

Выбор конкретного конденсатора на 100 пФ — это не просто поиск по значению на корпусе. Первый и главный фактор — тип диэлектрика, определяющий температурную стабильность. Для высокочастотных и прецизионных цепей (ВЧ-фильтры, задающие генераторы) обязателен выбор керамики C0G (NP0). Для менее критичных задач по развязке по питанию можно использовать X7R, а Y5V для этого номинала лучше избегать. Второй критически важный параметр — допуск. Для работы в колебательных контурах может потребоваться точность в 1% или 5%, в то время как для шунтирования помех подойдет и 10% или 20%. Третий момент — номинальное напряжение. Хотя для большинства низковольтных цифровых схем хватит и 16-25В, выбор на 50В обеспечит больший запас надёжности и долговечности. Не менее важен и типоразмер (case size): 0603 (1608 метрический) — популярный универсальный вариант, а 0402 (1005 метрический) предназначен для плотного монтажа в компактных гаджетах.

Почему стоит выбрать именно «Эиком Ру» для ваших проектов

Обращаясь в «Эиком Ру», вы получаете не просто доступ к гигантскому каталогу, где керамические конденсаторы 100 пФ представлены во всём многообразии диэлектриков (C0G, X7R, X5R), допусков и типоразмеров, а партнёра, который гарантирует подлинность и высочайшее качество каждой поставки. Мы работаем исключительно с проверенными производителями и официальными дистрибьюторами, что полностью исключает риск получения контрафактной продукции, чьи параметры могут drastically отличаться от заявленных. Наш сервис построен вокруг интересов инженера и радиолюбителя: это прозрачные условия сотрудничества, оперативная обработка заказов и быстрая, а главное — бесплатная доставка по всей территории России, что делает закупки не только удобными, но и максимально выгодными. Собирайте устройства с уверенностью, что каждый компонент на вашей печатной плате, даже такой небольшой, как конденсатор на 100 пФ, отвечает самым строгим стандартам.
