Каталог
Разъемы
Прямоугольные соединители
0022284032
  • В избранное
  • В сравнение

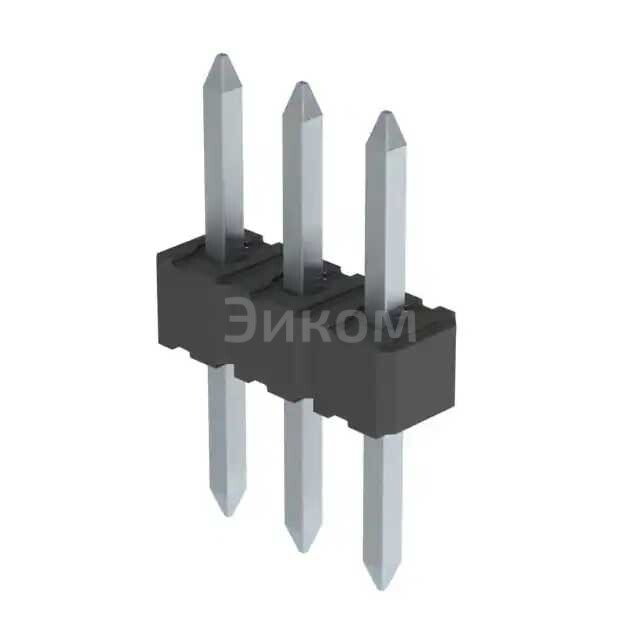

0022284032

0022284032

0022284032
;
0022284032

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Molex
  • Артикул:
    0022284032
  • Описание:
    CONN HEADER VERT 3POS 2.54MMВсе характеристики

Минимальная цена 0022284032 при покупке от 1 шт 81.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 0022284032 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 0022284032

0022284032 Molex CONN HEADER VERT 3POS 2.54MM

  • Основные параметры:
    • Коннектор вертикальный (VERT)
    • Количество позиций (Positions): 3
    • Штырьковый интервал (Pitch): 2.54 мм
  • Плюсы:
    • Высокая надежность соединения
    • Удобство монтажа благодаря вертикальному расположению
    • Стабильное электрическое сопротивление
  • Минусы:
    • Небольшое количество контактов может быть недостаточно для сложных систем
    • Могут быть трудны в обслуживании при большом количестве соединений
  • Общее назначение:
    • Передача электрического сигнала и питания
    • Соединение различных компонентов в электронных устройствах
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Электронные устройства бытовой техники
    • Информационные технологии
    • Промышленное оборудование
Выбрано: Показать

Характеристики 0022284032

  • Package
    Bulk
  • Тип коннектора
    Header, Breakaway
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    3
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.295" (7.49mm)
  • Contact Length - Post
    0.120" (3.05mm)
  • Overall Contact Length
    0.505" (12.83mm)
  • Insulation Height
    0.090" (2.29mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Tin
  • Толщина покрытия ответной части
    100.0µin (2.54µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Insulation Material
    Polyamide (PA), Nylon, Glass Filled
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Применение
    Automotive, General Purpose, Medical, Telecommunications
  • Base Product Number
    002228

Техническая документация

 0022284032.pdf
pdf. 0 kb
  • 4342 шт
    3-6 недель
  • Количество
    Цена
  • 1
    81 ₽
  • 100
    59 ₽
  • 1000
    50 ₽
  • 10000
    43 ₽
