Каталог
Разъемы
Прямоугольные соединители
0039295203
  • В избранное
  • В сравнение
0039295203

0039295203

0039295203
Loading...

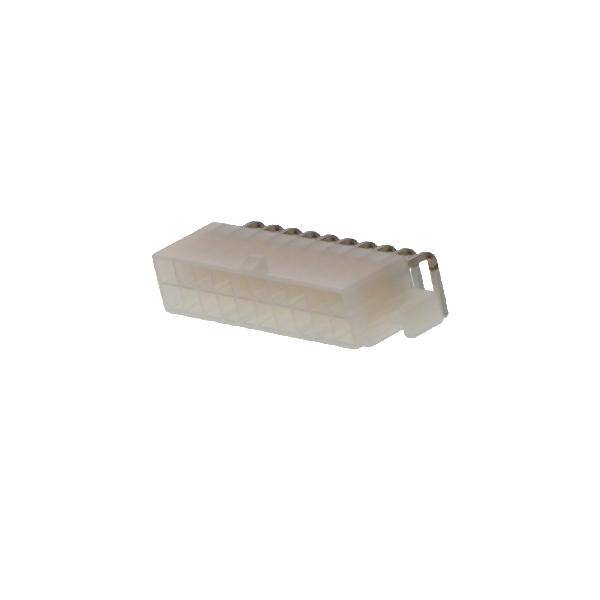

0039295203

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Molex
  • Артикул:
    0039295203
  • Описание:
    CONN HEADER R/A 20POS 4.2MMВсе характеристики

Минимальная цена 0039295203 при покупке от 1 шт 1585.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 0039295203 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 0039295203

0039295203 Molex CONN HEADER R/A 20POS 4.2MM — это тип разъема для соединения проводов и кабелей. Основные параметры:

  • Количество контактов: 20
  • Размер отверстия: 4.2 мм
  • Тип: R/A (Right Angle)

Плюсы:

  • Высокая надежность соединений благодаря качественной контактной поверхности.
  • Угол наклона 90 градусов упрощает монтаж и уменьшает пространство, необходимое для установки.
  • Долговечность за счет прочного материала изготовления.

Минусы:

  • Сложность доступа к контактам при полном углу наклона.
  • Более высокая стоимость по сравнению с прямыми разъемами.

Общее назначение: Используется для создания надежных электрических соединений в различных устройствах.

Применяется в:

  • Информационных технологиях (компьютерное оборудование).
  • Автомобильной промышленности.
  • Авиационной и космической технике.
  • Медицинской технике.
  • Электронных устройствах.
Выбрано: Показать

Характеристики 0039295203

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.165" (4.20mm)
  • Количество позиций
    20
  • Количество рядов
    2
  • Row Spacing - Mating
    0.165" (4.20mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Locking Ramp
  • Contact Length - Post
    0.142" (3.60mm)
  • Insulation Height
    0.378" (9.60mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polyamide (PA66), Nylon 6/6
  • Особенности
    Mounting Flange
  • Класс воспламеняемости материала
    UL94 V-2
  • Цвет изоляции
    Natural
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Применение
    General Purpose, Industrial, Telecommunications
  • Base Product Number
    003929

Техническая документация

 0039295203.pdf
pdf. 0 kb
  • 54 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 585 ₽
  • 10
    1 346 ₽
  • 100
    1 144 ₽
  • 500
    1 021 ₽
  • 1000
    973 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Molex
  • Артикул:
    0039295203
  • Описание:
    CONN HEADER R/A 20POS 4.2MMВсе характеристики

Минимальная цена 0039295203 при покупке от 1 шт 1585.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 0039295203 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 0039295203

0039295203 Molex CONN HEADER R/A 20POS 4.2MM — это тип разъема для соединения проводов и кабелей. Основные параметры:

  • Количество контактов: 20
  • Размер отверстия: 4.2 мм
  • Тип: R/A (Right Angle)

Плюсы:

  • Высокая надежность соединений благодаря качественной контактной поверхности.
  • Угол наклона 90 градусов упрощает монтаж и уменьшает пространство, необходимое для установки.
  • Долговечность за счет прочного материала изготовления.

Минусы:

  • Сложность доступа к контактам при полном углу наклона.
  • Более высокая стоимость по сравнению с прямыми разъемами.

Общее назначение: Используется для создания надежных электрических соединений в различных устройствах.

Применяется в:

  • Информационных технологиях (компьютерное оборудование).
  • Автомобильной промышленности.
  • Авиационной и космической технике.
  • Медицинской технике.
  • Электронных устройствах.
Выбрано: Показать

Характеристики 0039295203

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.165" (4.20mm)
  • Количество позиций
    20
  • Количество рядов
    2
  • Row Spacing - Mating
    0.165" (4.20mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Locking Ramp
  • Contact Length - Post
    0.142" (3.60mm)
  • Insulation Height
    0.378" (9.60mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polyamide (PA66), Nylon 6/6
  • Особенности
    Mounting Flange
  • Класс воспламеняемости материала
    UL94 V-2
  • Цвет изоляции
    Natural
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Применение
    General Purpose, Industrial, Telecommunications
  • Base Product Number
    003929

Техническая документация

 0039295203.pdf
pdf. 0 kb
