Каталог
Разъемы
Прямоугольные соединители
0039299164
  • В избранное
  • В сравнение

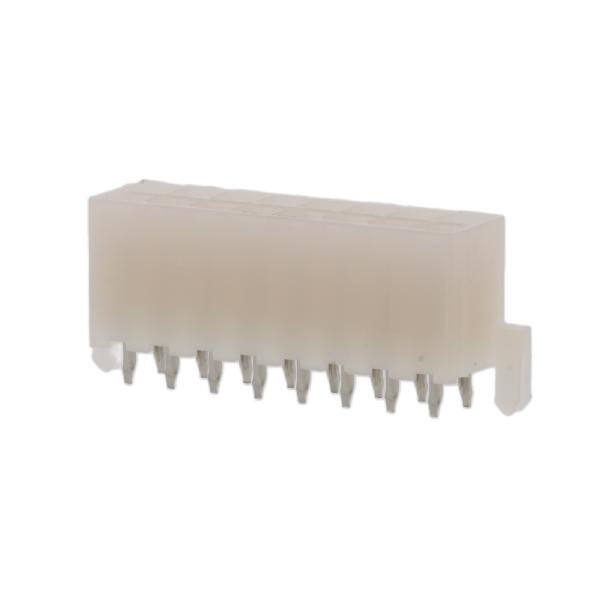

0039299164

0039299164

0039299164
Loading...
0039299164

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Molex
  • Артикул:
    0039299164
  • Описание:
    CONN HEADER VERT 16POS 4.2MMВсе характеристики

Минимальная цена 0039299164 при покупке от 1 шт 1504.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 0039299164 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 0039299164

0039299164 Molex CONN HEADER VERT 16POS 4.2MM — это вертикальный разъем с 16 контактами, используемый для подключения различных компонентов электроники.

  • Количество контактов: 16
  • Тип разъема: Вертикальный
  • Размер контактов: 4.2 мм

Плюсы:

  • Высокая надежность соединения благодаря плотному контакту;
  • Устойчивость к механическим нагрузкам;
  • Простота монтажа и демонтажа;
  • Стандартизированный размер для удобства использования.

Минусы:

  • Цена может быть выше по сравнению с менее сложными вариантами;
  • Необходимо соблюдать правильное расположение и ориентацию при установке;
  • Требует точной сборки для обеспечения стабильного контакта.

Общее назначение: Используется для передачи данных и электропитания между различными компонентами в электронных устройствах.

В каких устройствах применяется:

  • Компьютеры и серверы;
  • Телевизоры и мультимедийные системы;
  • Автомобильная электроника;
  • Игровые консоли;
  • Производственное оборудование.
Выбрано: Показать

Характеристики 0039299164

  • Package
    Tray
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.165" (4.20mm)
  • Количество позиций
    16
  • Количество рядов
    2
  • Row Spacing - Mating
    0.165" (4.20mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Locking Ramp
  • Contact Length - Post
    0.138" (3.50mm)
  • Insulation Height
    0.504" (12.80mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polyamide (PA66), Nylon 6/6
  • Особенности
    Board Lock
  • Класс воспламеняемости материала
    UL94 V-2
  • Цвет изоляции
    Natural
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Применение
    General Purpose, Industrial, Telecommunications
  • Base Product Number
    003929

Техническая документация

 0039299164.pdf
pdf. 0 kb
  • 263 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 504 ₽
  • 10
    1 278 ₽
  • 15
    876 ₽
  • 75
    861 ₽
  • 100
    1 086 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Molex
  • Артикул:
    0039299164
  • Описание:
    CONN HEADER VERT 16POS 4.2MMВсе характеристики

Минимальная цена 0039299164 при покупке от 1 шт 1504.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 0039299164 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 0039299164

0039299164 Molex CONN HEADER VERT 16POS 4.2MM — это вертикальный разъем с 16 контактами, используемый для подключения различных компонентов электроники.

  • Количество контактов: 16
  • Тип разъема: Вертикальный
  • Размер контактов: 4.2 мм

Плюсы:

  • Высокая надежность соединения благодаря плотному контакту;
  • Устойчивость к механическим нагрузкам;
  • Простота монтажа и демонтажа;
  • Стандартизированный размер для удобства использования.

Минусы:

  • Цена может быть выше по сравнению с менее сложными вариантами;
  • Необходимо соблюдать правильное расположение и ориентацию при установке;
  • Требует точной сборки для обеспечения стабильного контакта.

Общее назначение: Используется для передачи данных и электропитания между различными компонентами в электронных устройствах.

В каких устройствах применяется:

  • Компьютеры и серверы;
  • Телевизоры и мультимедийные системы;
  • Автомобильная электроника;
  • Игровые консоли;
  • Производственное оборудование.
Выбрано: Показать

Характеристики 0039299164

  • Package
    Tray
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.165" (4.20mm)
  • Количество позиций
    16
  • Количество рядов
    2
  • Row Spacing - Mating
    0.165" (4.20mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Locking Ramp
  • Contact Length - Post
    0.138" (3.50mm)
  • Insulation Height
    0.504" (12.80mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polyamide (PA66), Nylon 6/6
  • Особенности
    Board Lock
  • Класс воспламеняемости материала
    UL94 V-2
  • Цвет изоляции
    Natural
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Применение
    General Purpose, Industrial, Telecommunications
  • Base Product Number
    003929

Техническая документация

 0039299164.pdf
pdf. 0 kb
