Разъемы, Соединители
Разъемы для шлейфов
0526102071
  • В избранное
  • В сравнение

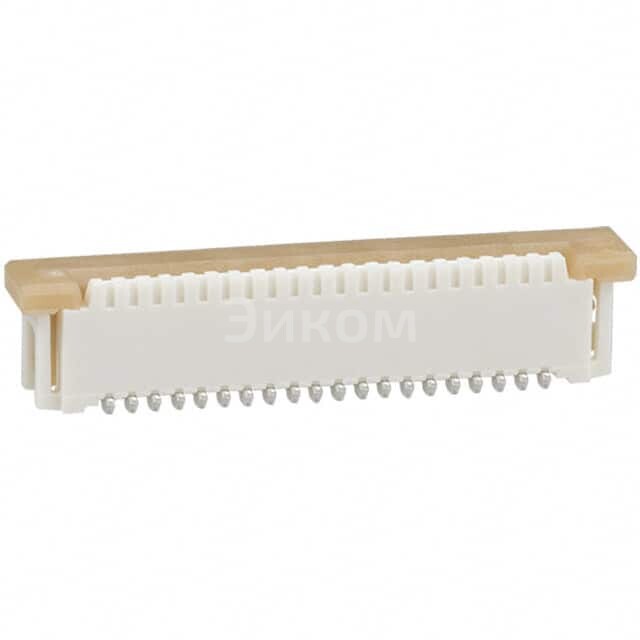

0526102071

0526102071

0526102071
;
0526102071

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Molex
  • Артикул:
    0526102071
  • Описание:
    CONN FFC VERT 20POS 1.00MM SMDВсе характеристики

Минимальная цена 0526102071 при покупке от 1 шт 307.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 0526102071 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 0526102071

Что это: Molex CONN FFC VERT 20POS 1.00MM SMD — это тип подключения, используемый для флип-флоп (FFC) кабелей. Это компактное решение для передачи данных между плоскими плечами.

  • Количество контактов: 20
  • Размер контакта: 1.00 мм
  • Тип: Surface Mount Device (SMD)

Плюсы:

  • Малый размер и легкость установки благодаря SMD технологии.
  • Высокая надежность и долговечность.
  • Компактность и легкость монтажа.

Минусы:

  • Уязвимость к повреждениям при неправильной установке.
  • Необходимость точного выполнения процесса сборки.
  • Сложность ремонта или замены.

Общее назначение: Используется для соединения плоских плечей в электронных устройствах, где требуется высокая плотность подключений и компактность.

В каких устройствах применяется:

  • Ноутбуки и планшеты.
  • Мобильные телефоны и смарт-часы.
  • Электронные книги и переносные медиаплееры.
  • Автомобильные системы и мультимедийные центры.
  • Игровые консоли и периферийное оборудование.
Выбрано: Показать

Характеристики 0526102071

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Вид монтажа
    Surface Mount
  • Тип соединителя/контакта
    Contacts, Vertical - 1 Sided
  • Количество позиций
    20
  • Шаг
    0.039" (1.00mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.30mm
  • Высота над платой
    0.226" (5.74mm)
  • Запорное устройство
    Slide Lock
  • Тип кабельного наконечника
    Tapered
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Tin Bismuth
  • Материал корпуса
    Polyamide (PA46), Nylon 4/6
  • Материал привода
    Polyphenylene Sulfide (PPS)
  • Особенности
    Zero Insertion Force (ZIF)
  • Номинальное напряжение
    125V
  • Рабочая температура
    -40°C ~ 85°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    1A
  • Толщина покрытия контактов
    39.4µin (1.00µm)
  • Mating Cycles
    30
  • Base Product Number
    052610

Техническая документация

 0526102071.pdf
pdf. 0 kb
  • 6213 шт
    3-6 недель
  • Количество
    Цена
  • 1
    307 ₽
  • 10
    261 ₽
  • 25
    245 ₽
  • 50
    233 ₽
  • 100
    222 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Molex
  • Артикул:
    0526102071
  • Описание:
    CONN FFC VERT 20POS 1.00MM SMDВсе характеристики

Минимальная цена 0526102071 при покупке от 1 шт 307.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 0526102071 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 0526102071

Что это: Molex CONN FFC VERT 20POS 1.00MM SMD — это тип подключения, используемый для флип-флоп (FFC) кабелей. Это компактное решение для передачи данных между плоскими плечами.

  • Количество контактов: 20
  • Размер контакта: 1.00 мм
  • Тип: Surface Mount Device (SMD)

Плюсы:

  • Малый размер и легкость установки благодаря SMD технологии.
  • Высокая надежность и долговечность.
  • Компактность и легкость монтажа.

Минусы:

  • Уязвимость к повреждениям при неправильной установке.
  • Необходимость точного выполнения процесса сборки.
  • Сложность ремонта или замены.

Общее назначение: Используется для соединения плоских плечей в электронных устройствах, где требуется высокая плотность подключений и компактность.

В каких устройствах применяется:

  • Ноутбуки и планшеты.
  • Мобильные телефоны и смарт-часы.
  • Электронные книги и переносные медиаплееры.
  • Автомобильные системы и мультимедийные центры.
  • Игровые консоли и периферийное оборудование.
Выбрано: Показать

Характеристики 0526102071

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Вид монтажа
    Surface Mount
  • Тип соединителя/контакта
    Contacts, Vertical - 1 Sided
  • Количество позиций
    20
  • Шаг
    0.039" (1.00mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.30mm
  • Высота над платой
    0.226" (5.74mm)
  • Запорное устройство
    Slide Lock
  • Тип кабельного наконечника
    Tapered
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Tin Bismuth
  • Материал корпуса
    Polyamide (PA46), Nylon 4/6
  • Материал привода
    Polyphenylene Sulfide (PPS)
  • Особенности
    Zero Insertion Force (ZIF)
  • Номинальное напряжение
    125V
  • Рабочая температура
    -40°C ~ 85°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    1A
  • Толщина покрытия контактов
    39.4µin (1.00µm)
  • Mating Cycles
    30
  • Base Product Number
    052610

Техническая документация

 0526102071.pdf
pdf. 0 kb
