Каталог
Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
0705410009
  • В избранное
  • В сравнение

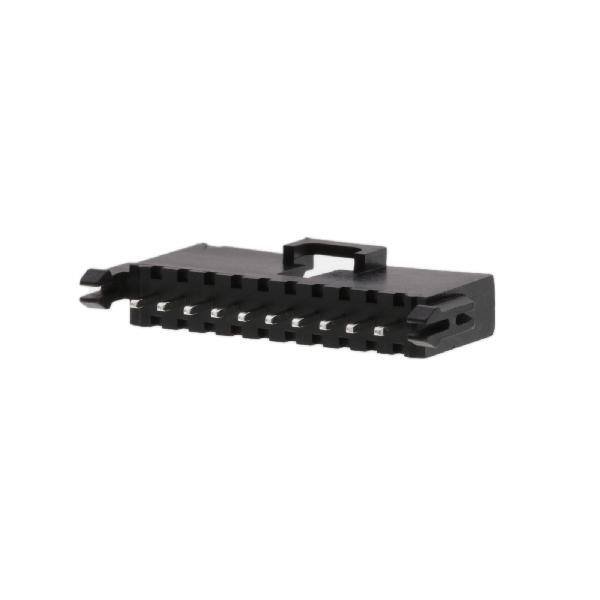

0705410009

0705410009

0705410009
Loading...
0705410009

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Molex
  • Артикул:
    0705410009
  • Описание:
    CONN HEADER VERT 10POS 2.54MMВсе характеристики

Минимальная цена 0705410009 при покупке от 1 шт 415.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 0705410009 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 0705410009

0705410009 Molex CONN HEADER VERT 10POS 2.54MM — это тип разъема для соединения проводников. Основные параметры:

  • Количество контактов: 10
  • Размер контакта: 2,54 мм (0,1 дюйма)
  • Тип соединения: вертикальный (vertical)
  • Производитель: Molex

Плюсы:

  • Устойчивость к механическим нагрузкам благодаря прочному корпусу,
  • Высокая надежность и долговечность,
  • Простота установки и демонтажа,
  • Подходит для различных температурных условий.

Минусы:

  • Высокая стоимость по сравнению с аналогичными решениями других производителей,
  • Требует точной сборки и установки,
  • Меньше вариантов цветового исполнения.

Общее назначение: Используется для соединения проводников в различных электронных устройствах, требующих высокой надежности и стабильности соединений.

В каких устройствах применяется:

  • Автомобильные системы,
  • Системы безопасности,
  • Медицинское оборудование,
  • Индустриальные контроллеры,
  • Электронные устройства потребления.
Выбрано: Показать

Характеристики 0705410009

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    10
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Latch Holder
  • Contact Length - Mating
    0.240" (6.10mm)
  • Contact Length - Post
    0.130" (3.30mm)
  • Overall Contact Length
    0.470" (11.94mm)
  • Insulation Height
    0.465" (11.80mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Tin
  • Толщина покрытия ответной части
    150.0µin (3.81µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polyester, Glass Filled
  • Особенности
    Board Lock
  • Рабочая температура
    -40°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3A
  • Номинальное напряжение
    250V
  • Применение
    Automotive, General Purpose, Industrial, Medical
  • Base Product Number
    070541

Техническая документация

 0705410009.pdf
pdf. 0 kb
  • 296 шт
    3-6 недель
  • Количество
    Цена
  • 1
    415 ₽
  • 16
    341 ₽
  • 112
    298 ₽
  • 512
    267 ₽
  • 1008
    255 ₽
