Каталог
Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
0705550072
  • В избранное
  • В сравнение
0705550072

0705550072

0705550072
;
0705550072

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Molex
  • Артикул:
    0705550072
  • Описание:
    CONN HEADER R/A 3POS 2.54MMВсе характеристики

Минимальная цена 0705550072 при покупке от 1 шт 285.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 0705550072 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 0705550072

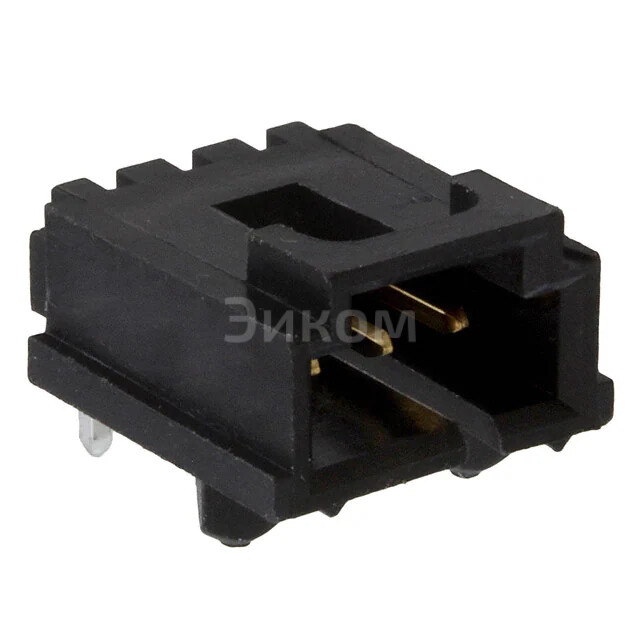

0705550072 Molex CONN HEADER R/A 3POS 2.54MM

  • Основные параметры:
    • Количество контактов: 3
    • Ширина разъема: 2.54 мм (100 mil)
    • Тип разъема: Right Angle (угольник)
    • Производитель: Molex
  • Плюсы:
    • Удобство установки благодаря угловому дизайну
    • Высокая надежность и долговечность
    • Стандартизированный размер для широкого спектра приложений
    • Множество доступных конфигураций и дополнительных функций
  • Минусы:
    • Высокая стоимость по сравнению с менее дорогими вариантами
    • Необходимость точной установки из-за маленького размера
  • Общее назначение:
    • Передача данных и электропитания в различных устройствах
    • Соединение между платами или компонентами
    • Интеграция в систему управления и мониторинга
  • Применение в устройствах:
    • Автомобильная электроника
    • Аэрокосмическая техника
    • Медицинское оборудование
    • Промышленное оборудование
    • Информационные технологии
Выбрано: Показать

Характеристики 0705550072

  • Package
    Tube
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    3
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Latch Holder
  • Contact Length - Mating
    0.240" (6.10mm)
  • Contact Length - Post
    0.130" (3.30mm)
  • Insulation Height
    0.215" (5.45mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polyester, Glass Filled
  • Особенности
    Board Guide
  • Рабочая температура
    -40°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Номинальное напряжение
    250V
  • Толщина покрытия контактов для пайки
    74.8µin (1.90µm)
  • Применение
    Automotive, General Purpose, Industrial, Medical
  • Base Product Number
    070555

Техническая документация

 0705550072.pdf
pdf. 0 kb
  • 4317 шт
    3-6 недель
  • Количество
    Цена
  • 1
    285 ₽
  • 10
    243 ₽
  • 100
    206 ₽
  • 500
    184 ₽
  • 5000
    156 ₽
