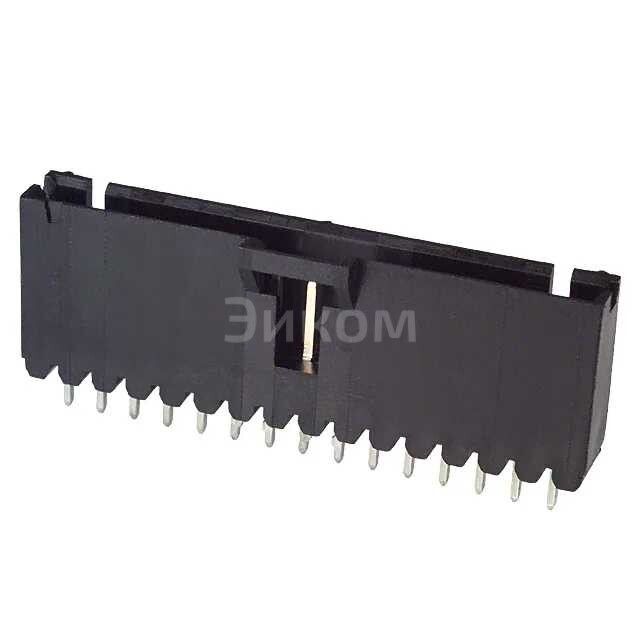

1-103908-4

1-103908-4

1-103908-4
;
1-103908-4

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity AMP Connectors
  • Артикул:
    1-103908-4
  • Описание:
    Соединитель: CONN HEADER VERT 15POS 2.54MMВсе характеристики

Минимальная цена 1-103908-4 при покупке от 70 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1-103908-4 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1-103908-4

Что это: Соединитель CONN HEADER VERT 15POS 2.54MM от компании TE Connectivity AMP Connectors является вертикальным штырьковым разъемом с 15 контактами, использующим стандартную шаговую ширину контактов 2,54 мм (1 мм).

  • Основные параметры:
    • Количество позиций (контактов): 15
    • Шаг между контактами: 2,54 мм
    • Тип соединения: штырьковый (вертикальный)
    • Стандартная компоновка: DIN 41612
  • Плюсы:
    • Высокая надежность соединений благодаря точной компоновке контактов
    • Простота установки и демонтажа
    • Высокая прочность и долговечность
    • Подходит для различных типов проводников
  • Минусы:
    • Необходимость точной сборки для обеспечения надежного соединения
    • Меньше подходит для высокочастотных приложений из-за индуктивности и емкости контактов
  • Общее назначение:
    • Соединение электронных компонентов и модулей в различных устройствах
    • Использование в промышленной автоматизации и контроллинге
    • Подключение датчиков и сенсоров
    • Соединение блоков питания и источников энергии
  • В каких устройствах применяется:
    • Автомобильной промышленности
    • Промышленном оборудовании
    • Медицинской технике
    • Электронных системах управления
    • Коммуникационных сетях
Выбрано: Показать

Характеристики 1-103908-4

  • Package
    Tube
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    15
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Press-Fit, Solder
  • Тип соединения
    Latch Holder
  • Contact Length - Mating
    0.230" (5.84mm)
  • Contact Length - Post
    0.130" (3.30mm)
  • Overall Contact Length
    0.545" (13.84mm)
  • Insulation Height
    0.535" (13.60mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin-Lead
  • Материал контактов
    Brass
  • Insulation Material
    Thermoplastic
  • Особенности
    Keying Slot
  • Рабочая температура
    -65°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3A
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Применение
    Automotive, General Purpose, Medical, Telecommunications
  • Base Product Number
    103908

Техническая документация

1-103908-4.pdf
pdf. 0 kb
  • по запросу
Минимально и кратно 70 шт

Кешбэк 1 балл
