Каталог
Разъемы, Соединители
Клеммные колодки - Розетки, Вилки, Гнезда

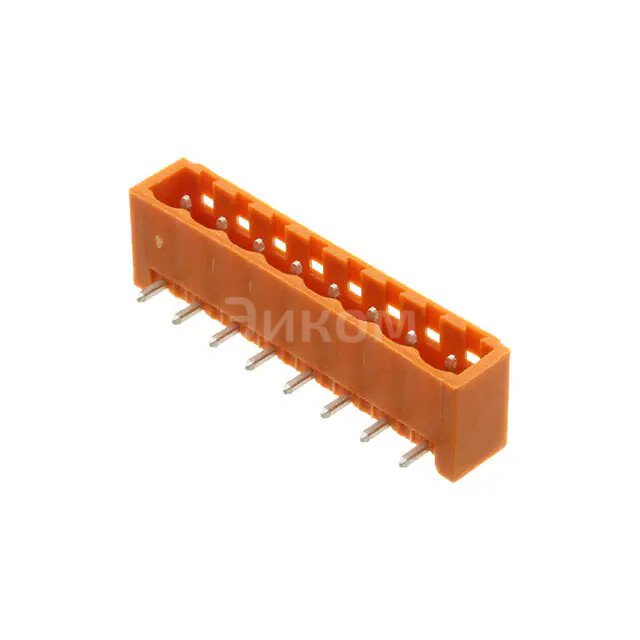

1147450000
  • В избранное
  • В сравнение
1147450000

1147450000

1147450000
;
1147450000

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Weidmuller
  • Артикул:
    1147450000
  • Описание:
    TERM BLOCK HDR 8POS 90DEG 5.08MMВсе характеристики

Минимальная цена 1147450000 при покупке от 1 шт 629.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1147450000 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1147450000

Что это: Weidmuller TERM BLOCK HDR 8POS 90DEG 5.08MM — это типичный компонент для электрических систем, предназначенный для соединения проводов и кабелей.

  • Количество позиций: 8
  • Угол наклона: 90°
  • Шаг между контактами: 5.08 мм (2 мм)

Основные плюсы:

  • Простота установки и использования
  • Высокая надежность соединений
  • Удобство монтажа благодаря углу наклона
  • Многофункциональность

Основные минусы:

  • Меньше доступных мест для установки по сравнению с термоблоками с большей количеством позиций
  • Требует точной установки для обеспечения надежности соединений

Общее назначение: Используется для создания электрических соединений в различных приборах и системах, где требуется простое и надежное подключение проводов.

В каких устройствах применяется:

  • Автомобильная электроника
  • Пульты дистанционного управления
  • Системы освещения
  • Инверторы и преобразователи
  • Медицинское оборудование
  • Коммутационное оборудование
Выбрано: Показать

Характеристики 1147450000

  • Package
    Bulk
  • Тип
    Header, Male Pins, Shrouded (4 Side)
  • Количество позиций
    8
  • Количество контактов на уровень
    8
  • Число уровней
    1
  • Шаг
    0.200" (5.08mm)
  • Направление
    90°, Right Angle
  • Тип выводов
    Solder
  • Вид монтажа
    Through Hole
  • Ток - IEC
    24A
  • Напряжение - IEC
    400 V
  • Ток - UL
    18.5 A
  • Напряжение - UL
    300 V
  • Цвет
    Orange
  • Рабочая температура
    -50°C ~ 100°C
  • Покрытие контактов
    Tin
  • Класс воспламеняемости материала
    UL94 V-0
  • Материал контактов
    Copper Alloy
  • Материал корпуса
    Polyamide (PA), Nylon, Glass Filled
  • Contact Tail Length
    0.126" (3.20mm)
  • Insulation Height
    0.335" (8.51mm)

Техническая документация

 1147450000.pdf
pdf. 0 kb
  • 85 шт
    3-6 недель
  • Количество
    Цена
  • 1
    629 ₽
  • 10
    566 ₽
  • 25
    495 ₽
  • 50
    476 ₽
  • 100
    381 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Weidmuller
  • Артикул:
    1147450000
  • Описание:
    TERM BLOCK HDR 8POS 90DEG 5.08MMВсе характеристики

Минимальная цена 1147450000 при покупке от 1 шт 629.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1147450000 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1147450000

Что это: Weidmuller TERM BLOCK HDR 8POS 90DEG 5.08MM — это типичный компонент для электрических систем, предназначенный для соединения проводов и кабелей.

  • Количество позиций: 8
  • Угол наклона: 90°
  • Шаг между контактами: 5.08 мм (2 мм)

Основные плюсы:

  • Простота установки и использования
  • Высокая надежность соединений
  • Удобство монтажа благодаря углу наклона
  • Многофункциональность

Основные минусы:

  • Меньше доступных мест для установки по сравнению с термоблоками с большей количеством позиций
  • Требует точной установки для обеспечения надежности соединений

Общее назначение: Используется для создания электрических соединений в различных приборах и системах, где требуется простое и надежное подключение проводов.

В каких устройствах применяется:

  • Автомобильная электроника
  • Пульты дистанционного управления
  • Системы освещения
  • Инверторы и преобразователи
  • Медицинское оборудование
  • Коммутационное оборудование
Выбрано: Показать

Характеристики 1147450000

  • Package
    Bulk
  • Тип
    Header, Male Pins, Shrouded (4 Side)
  • Количество позиций
    8
  • Количество контактов на уровень
    8
  • Число уровней
    1
  • Шаг
    0.200" (5.08mm)
  • Направление
    90°, Right Angle
  • Тип выводов
    Solder
  • Вид монтажа
    Through Hole
  • Ток - IEC
    24A
  • Напряжение - IEC
    400 V
  • Ток - UL
    18.5 A
  • Напряжение - UL
    300 V
  • Цвет
    Orange
  • Рабочая температура
    -50°C ~ 100°C
  • Покрытие контактов
    Tin
  • Класс воспламеняемости материала
    UL94 V-0
  • Материал контактов
    Copper Alloy
  • Материал корпуса
    Polyamide (PA), Nylon, Glass Filled
  • Contact Tail Length
    0.126" (3.20mm)
  • Insulation Height
    0.335" (8.51mm)

Техническая документация

 1147450000.pdf
pdf. 0 kb
