Каталог
Разъемы, Соединители
Клеммные колодки - Розетки, Вилки, Гнезда
1620360000
  • В избранное
  • В сравнение

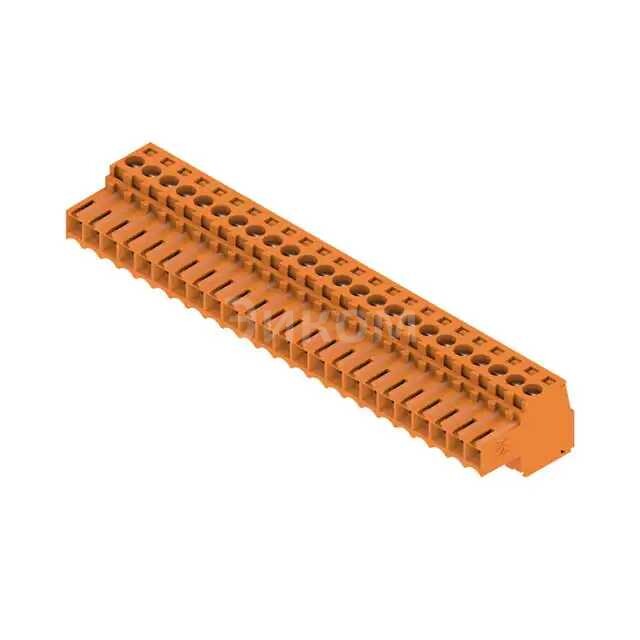

1620360000

1620360000

1620360000
;
1620360000

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Weidmüller
  • Артикул:
    1620360000
  • Описание:
    TERM BLOCK PLUG 24POS STR 3.5MMВсе характеристики

Минимальная цена 1620360000 при покупке от 1 шт 6047.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1620360000 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1620360000

Что это: Weidmüller TERM BLOCK PLUG 24POS STR 3.5MM — это типичный термоблок для соединения проводов в электрических цепях. Он предназначен для установки на панели управления или другую поверхность.

  • Количество положений (positions): 24
  • Тип контактов (contact type): Струнное (STR)
  • Размер контакта (contact size): 3.5 мм

Основные плюсы:

  • Простота монтажа и использования
  • Высокая надежность и долговечность
  • Возможность быстрой замены или расширения
  • Стандартное исполнение для широкого спектра приложений

Основные минусы:

  • Необходимость дополнительных уплотнителей для предотвращения короткого замыкания
  • Занимает место на панели управления
  • Могут быть ограничения по максимальному сечению провода

Общее назначение: Используется для безопасного соединения и разделения проводов в различных устройствах и системах, требующих надежной электрической связности.

В каких устройствах применяется:

  • Панели управления
  • Электрощитовые
  • Автомобильные системы
  • Промышленное оборудование
  • Системы освещения
Выбрано: Показать

Характеристики 1620360000

  • Package
    Bulk
  • Тип
    Plug, Female Sockets
  • Количество позиций
    24
  • Количество контактов на уровень
    24
  • Число уровней
    1
  • Шаг
    0.138" (3.50mm)
  • Ориентация Кабельного ввода
    180°
  • Тип выводов
    Screw - Clamping Yoke (Tension Sleeve)
  • Вид монтажа
    Free Hanging (In-Line)
  • Ток - IEC
    17A
  • Напряжение - IEC
    320 V
  • Ток - UL
    10 A
  • Напряжение - UL
    300 V
  • Проволочный калибр - AWG
    14-28 AWG
  • Wire Gauge or Range - mm²
    0.2-1.5mm²
  • Цвет
    Orange
  • Рабочая температура
    -50°C ~ 100°C
  • Покрытие контактов
    Tin
  • Класс воспламеняемости материала
    UL94 V-0
  • Степень защиты от внешних воздействий
    IP20
  • Размер винта
    M2
  • Torque - Screw
    0.2-0.25 Nm (1.7-2.2 Lb-In)
  • Wire Strip Length
    6mm
  • Материал контактов
    Copper Alloy
  • Материал корпуса
    Polybutylene Terephthalate (PBT)
  • Insulation Height
    0.512" (13.00mm)

Техническая документация

 1620360000.pdf
pdf. 0 kb
  • 7 шт
    3-6 недель
  • Количество
    Цена
  • 1
    6 047 ₽
  • 10
    4 361 ₽
  • 25
    3 923 ₽
  • 50
    3 664 ₽
  • 100
    3 459 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Weidmüller
  • Артикул:
    1620360000
  • Описание:
    TERM BLOCK PLUG 24POS STR 3.5MMВсе характеристики

Минимальная цена 1620360000 при покупке от 1 шт 6047.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1620360000 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1620360000

Что это: Weidmüller TERM BLOCK PLUG 24POS STR 3.5MM — это типичный термоблок для соединения проводов в электрических цепях. Он предназначен для установки на панели управления или другую поверхность.

  • Количество положений (positions): 24
  • Тип контактов (contact type): Струнное (STR)
  • Размер контакта (contact size): 3.5 мм

Основные плюсы:

  • Простота монтажа и использования
  • Высокая надежность и долговечность
  • Возможность быстрой замены или расширения
  • Стандартное исполнение для широкого спектра приложений

Основные минусы:

  • Необходимость дополнительных уплотнителей для предотвращения короткого замыкания
  • Занимает место на панели управления
  • Могут быть ограничения по максимальному сечению провода

Общее назначение: Используется для безопасного соединения и разделения проводов в различных устройствах и системах, требующих надежной электрической связности.

В каких устройствах применяется:

  • Панели управления
  • Электрощитовые
  • Автомобильные системы
  • Промышленное оборудование
  • Системы освещения
Выбрано: Показать

Характеристики 1620360000

  • Package
    Bulk
  • Тип
    Plug, Female Sockets
  • Количество позиций
    24
  • Количество контактов на уровень
    24
  • Число уровней
    1
  • Шаг
    0.138" (3.50mm)
  • Ориентация Кабельного ввода
    180°
  • Тип выводов
    Screw - Clamping Yoke (Tension Sleeve)
  • Вид монтажа
    Free Hanging (In-Line)
  • Ток - IEC
    17A
  • Напряжение - IEC
    320 V
  • Ток - UL
    10 A
  • Напряжение - UL
    300 V
  • Проволочный калибр - AWG
    14-28 AWG
  • Wire Gauge or Range - mm²
    0.2-1.5mm²
  • Цвет
    Orange
  • Рабочая температура
    -50°C ~ 100°C
  • Покрытие контактов
    Tin
  • Класс воспламеняемости материала
    UL94 V-0
  • Степень защиты от внешних воздействий
    IP20
  • Размер винта
    M2
  • Torque - Screw
    0.2-0.25 Nm (1.7-2.2 Lb-In)
  • Wire Strip Length
    6mm
  • Материал контактов
    Copper Alloy
  • Материал корпуса
    Polybutylene Terephthalate (PBT)
  • Insulation Height
    0.512" (13.00mm)

Техническая документация

 1620360000.pdf
pdf. 0 kb
