Каталог
Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
1744428-8
  • В избранное
  • В сравнение

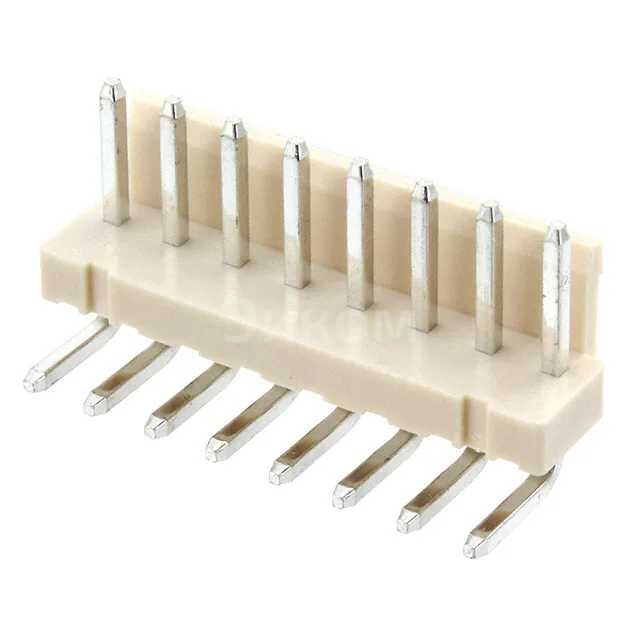

1744428-8

1744428-8

1744428-8
;
1744428-8

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity / AMP
  • Артикул:
    1744428-8
  • Описание:
    CONN HEADER R/A 8POS 3.96MMВсе характеристики

Минимальная цена 1744428-8 при покупке от 1 шт 190.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1744428-8 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1744428-8

1744428-8 TE Connectivity / AMP CONN HEADER R/A 8POS 3.96MM

  • Основные параметры:
    • Количество контактов: 8
    • Размер контакта: 3.96 мм
    • Тип соединения: Right Angle (угольник)
  • Плюсы:
    • Угол подключения обеспечивает компактное расположение на плате
    • Высокая надежность соединений
    • Прочная конструкция
  • Минусы:
    • Занимает больше места по сравнению с прямым разъемом
    • Могут возникнуть трудности при монтаже на плату
  • Общее назначение:
    • Передача сигналов и тока между различными компонентами электронной платы
    • Соединение различных модулей и блоков в электронных устройствах
  • В каких устройствах применяется:
    • Автомобильные системы управления
    • Электронные приборы
    • Медицинское оборудование
    • Авиационное и космическое оборудование
Выбрано: Показать

Характеристики 1744428-8

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.156" (3.96mm)
  • Количество позиций
    8
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 1 Wall
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Friction Lock
  • Contact Length - Mating
    0.338" (8.59mm)
  • Contact Length - Post
    0.142" (3.60mm)
  • Insulation Height
    0.339" (8.61mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Tin
  • Толщина покрытия ответной части
    80.0µin (2.03µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polyamide (PA), Nylon
  • Особенности
    Glow Wire Compliant
  • Рабочая температура
    -25°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    7.5A
  • Номинальное напряжение
    250VAC
  • Толщина покрытия контактов для пайки
    80.0µin (2.03µm)
  • Применение
    General Purpose, Industrial, Lighting
  • Base Product Number
    1744428

Техническая документация

 1744428-8.pdf
pdf. 0 kb
  • 4231 шт
    3-6 недель
  • Количество
    Цена
  • 1
    190 ₽
  • 25
    155 ₽
  • 100
    145 ₽
  • 500
    119 ₽
  • 2500
    90 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
