Каталог
Разъемы, Соединители
Клеммные колодки - Розетки, Вилки, Гнезда
1793340000
  • В избранное
  • В сравнение

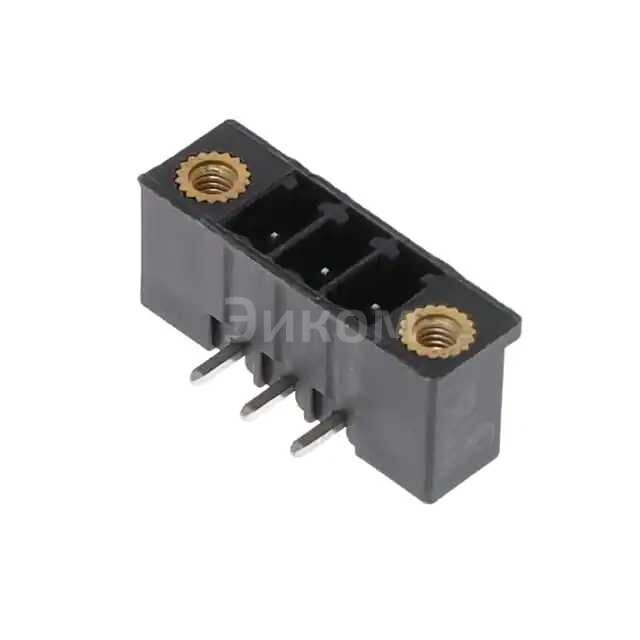

1793340000

1793340000

1793340000
;
1793340000

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Weidmuller
  • Артикул:
    1793340000
  • Описание:
    TERM BLOCK HDR 3POS 90DEG 3.81MMВсе характеристики

Минимальная цена 1793340000 при покупке от 1 шт 652.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1793340000 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1793340000

Что это: Это терминальный блок Weidmuller с заголовком для подключения проводов. Модель TERM BLOCK HDR 3POS 90DEG 3.81MM.

  • Количество положений (positions): 3
  • Угол наклона (angle): 90 градусов
  • Шаг (pitch): 3.81 мм

Основные плюсы:

  • Удобство монтажа благодаря 90-градусному углу наклона
  • Высокая надежность за счет надежного крепления проводов
  • Простота использования и быстрый монтаж
  • Подходит для различных типов проводов благодаря универсальному дизайну

Основные минусы:

  • Наличие ограничений по типу проводов, которые можно использовать
  • Могут быть сложности при работе с длинными проводами из-за ограниченного пространства

Общее назначение: Используется для соединения электрических цепей в различных типах устройств, требующих надежного и безопасного подключения проводов.

В каких устройствах применяется:

  • Панели управления
  • Электрощитовые
  • Автомобильные системы
  • Промышленное оборудование
  • Системы освещения
Выбрано: Показать

Характеристики 1793340000

  • Package
    Bulk
  • Тип
    Header, Male Pins, Shrouded (4 Side)
  • Количество позиций
    3
  • Количество контактов на уровень
    3
  • Число уровней
    1
  • Шаг
    0.150" (3.81mm)
  • Направление
    90°, Right Angle
  • Тип выводов
    Solder
  • Вид монтажа
    Through Hole
  • Ток - IEC
    17.5A
  • Напряжение - IEC
    320 V
  • Ток - UL
    10 A
  • Напряжение - UL
    300 V
  • Цвет
    Black
  • Рабочая температура
    -50°C ~ 120°C
  • Покрытие контактов
    Tin
  • Особенности
    Mating Flange
  • Класс воспламеняемости материала
    UL94 V-0
  • Степень защиты от внешних воздействий
    IP20
  • Материал контактов
    Copper Alloy
  • Материал корпуса
    Polyamide (PA), Nylon, Glass Filled
  • Contact Tail Length
    0.126" (3.20mm)
  • Insulation Height
    0.278" (7.06mm)

Техническая документация

 1793340000.pdf
pdf. 0 kb
  • 57 шт
    3-6 недель
  • Количество
    Цена
  • 1
    652 ₽
  • 10
    467 ₽
  • 25
    424 ₽
  • 50
    324 ₽
  • 78
    295 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Weidmuller
  • Артикул:
    1793340000
  • Описание:
    TERM BLOCK HDR 3POS 90DEG 3.81MMВсе характеристики

Минимальная цена 1793340000 при покупке от 1 шт 652.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1793340000 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1793340000

Что это: Это терминальный блок Weidmuller с заголовком для подключения проводов. Модель TERM BLOCK HDR 3POS 90DEG 3.81MM.

  • Количество положений (positions): 3
  • Угол наклона (angle): 90 градусов
  • Шаг (pitch): 3.81 мм

Основные плюсы:

  • Удобство монтажа благодаря 90-градусному углу наклона
  • Высокая надежность за счет надежного крепления проводов
  • Простота использования и быстрый монтаж
  • Подходит для различных типов проводов благодаря универсальному дизайну

Основные минусы:

  • Наличие ограничений по типу проводов, которые можно использовать
  • Могут быть сложности при работе с длинными проводами из-за ограниченного пространства

Общее назначение: Используется для соединения электрических цепей в различных типах устройств, требующих надежного и безопасного подключения проводов.

В каких устройствах применяется:

  • Панели управления
  • Электрощитовые
  • Автомобильные системы
  • Промышленное оборудование
  • Системы освещения
Выбрано: Показать

Характеристики 1793340000

  • Package
    Bulk
  • Тип
    Header, Male Pins, Shrouded (4 Side)
  • Количество позиций
    3
  • Количество контактов на уровень
    3
  • Число уровней
    1
  • Шаг
    0.150" (3.81mm)
  • Направление
    90°, Right Angle
  • Тип выводов
    Solder
  • Вид монтажа
    Through Hole
  • Ток - IEC
    17.5A
  • Напряжение - IEC
    320 V
  • Ток - UL
    10 A
  • Напряжение - UL
    300 V
  • Цвет
    Black
  • Рабочая температура
    -50°C ~ 120°C
  • Покрытие контактов
    Tin
  • Особенности
    Mating Flange
  • Класс воспламеняемости материала
    UL94 V-0
  • Степень защиты от внешних воздействий
    IP20
  • Материал контактов
    Copper Alloy
  • Материал корпуса
    Polyamide (PA), Nylon, Glass Filled
  • Contact Tail Length
    0.126" (3.20mm)
  • Insulation Height
    0.278" (7.06mm)

Техническая документация

 1793340000.pdf
pdf. 0 kb
