Каталог
Разъемы, Соединители
Клеммные колодки - Розетки, Вилки, Гнезда
1794880000
  • В избранное
  • В сравнение

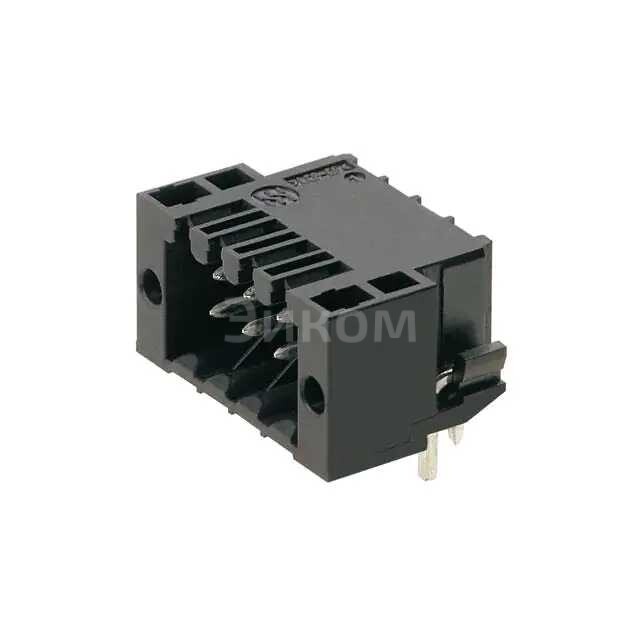

1794880000

1794880000

1794880000
;
1794880000

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Weidmuller
  • Артикул:
    1794880000
  • Описание:
    TERM BLOCK HDR 10POS 90DEG 3.5MMВсе характеристики

Минимальная цена 1794880000 при покупке от 1 шт 1115.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1794880000 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1794880000

Что это: Weidmuller TERM BLOCK HDR 10POS 90DEG 3.5MM — это тип разъема для кабелей с контактами. Он используется для соединения проводов без необходимости использования сварки или соединительных колец.

  • Основные параметры:
    • Количество положений (positions): 10
    • Угол наклона (degrees): 90°
    • Размер контакта (millimeters): 3.5mm

Плюсы:

  • Простота установки и демонтажа
  • Высокая надежность соединения
  • Устойчивость к механическим нагрузкам
  • Быстрый доступ к проводам для обслуживания

Минусы:

  • Могут быть более дорогими по сравнению с другими типами разъемов
  • Необходимо соблюдать правильную технику монтажа для обеспечения надежности

Общее назначение: Мыдмюллер TERM BLOCK HDR 10POS 90DEG 3.5MM используется для создания надежных электрических соединений в различных приборах и системах, требующих высокой стабильности и надежности.

В каких устройствах применяется:

  • Промышленное оборудование
  • Автомобильная электроника
  • Аварийное освещение
  • Электропроводка зданий
  • Телекоммуникационное оборудование
Выбрано: Показать

Характеристики 1794880000

  • Package
    Bulk
  • Тип
    Header, Male Pins, Shrouded (4 Side)
  • Количество позиций
    10
  • Количество контактов на уровень
    5
  • Число уровней
    2
  • Шаг
    0.138" (3.50mm)
  • Направление
    90°, Right Angle
  • Тип выводов
    Solder
  • Вид монтажа
    Through Hole
  • Ток - IEC
    10A
  • Напряжение - IEC
    160 V
  • Ток - UL
    10 A
  • Напряжение - UL
    150 V
  • Цвет
    Black
  • Рабочая температура
    -50°C ~ 100°C
  • Покрытие контактов
    Tin
  • Особенности
    Mating Flange, Solder Retention
  • Класс воспламеняемости материала
    UL94 V-0
  • Степень защиты от внешних воздействий
    IP10
  • Материал контактов
    Copper Alloy
  • Материал корпуса
    Liquid Crystal Polymer (LCP), Glass Filled
  • Contact Tail Length
    0.126" (3.20mm)
  • Insulation Height
    0.452" (11.48mm)

Техническая документация

 1794880000.pdf
pdf. 0 kb
  • 73 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 115 ₽
  • 10
    791 ₽
  • 25
    711 ₽
  • 50
    489 ₽
  • 72
    487 ₽
