Каталог
Разъемы, Соединители
Клеммные колодки - Розетки, Вилки, Гнезда

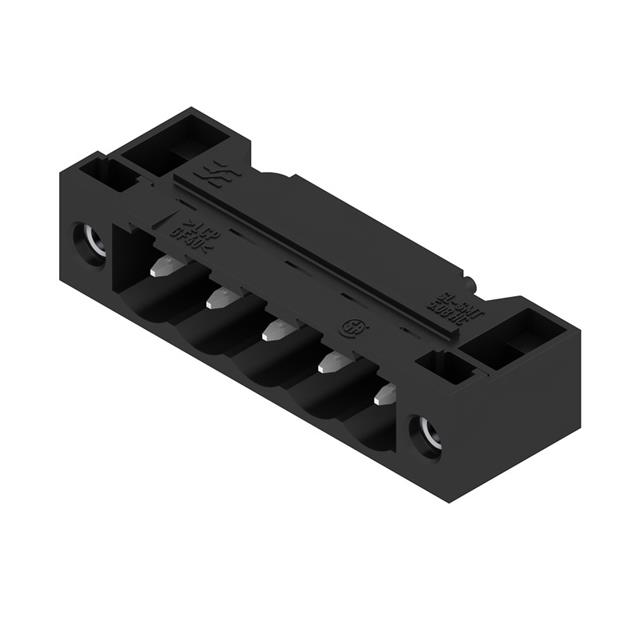

1837660000
  • В избранное
  • В сравнение
1837660000

1837660000

1837660000
;
1837660000

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Weidmüller
  • Артикул:
    1837660000
  • Описание:
    TERM BLOCK HDR 5POS 90DEG 5.08MMВсе характеристики

Минимальная цена 1837660000 при покупке от 1 шт 658.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1837660000 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1837660000

Что это: Weidmüller TERM BLOCK HDR 5POS 90DEG 5.08MM — это тип разъема для кабелей, используемый для соединения проводов в электрических цепях.

  • Количество позиций (Positions): 5
  • Угол наклона (Degree): 90°
  • Шаг клемм (Pitch): 5.08 мм

Основные преимущества:

  • Простота установки и подключения проводов
  • Высокая надежность и долговечность
  • Удобство монтажа благодаря углу наклона
  • Быстрое и безопасное соединение

Основные недостатки:

  • Могут быть труднодоступны при больших пакетах кабелей
  • Требуют точной сборки для предотвращения перекосов

Общее назначение: Используется для создания и обслуживания электрических цепей, обеспечивая надежное и безопасное соединение проводов.

В каких устройствах применяется:

  • Электропроводка оборудования
  • Автомобильная электроника
  • Промышленное оборудование
  • Инженерные системы зданий
Выбрано: Показать

Характеристики 1837660000

  • Package
    Bulk
  • Тип
    Header, Male Pins, Shrouded (4 Side)
  • Количество позиций
    5
  • Количество контактов на уровень
    5
  • Число уровней
    1
  • Шаг
    0.200" (5.08mm)
  • Направление
    90°, Right Angle
  • Тип выводов
    Solder
  • Вид монтажа
    Through Hole
  • Ток - IEC
    27.5A
  • Напряжение - IEC
    400 V
  • Ток - UL
    18.5 A
  • Напряжение - UL
    300 V
  • Цвет
    Black
  • Рабочая температура
    -50°C ~ 100°C
  • Покрытие контактов
    Tin
  • Особенности
    Mating and Mounting Flange
  • Класс воспламеняемости материала
    UL94 V-0
  • Материал контактов
    Copper Alloy
  • Материал корпуса
    Liquid Crystal Polymer (LCP), Glass Filled
  • Contact Tail Length
    0.126" (3.20mm)
  • Insulation Height
    0.335" (8.51mm)

Техническая документация

 1837660000.pdf
pdf. 0 kb
  • 37 шт
    3-6 недель
  • Количество
    Цена
  • 1
    658 ₽
  • 10
    469 ₽
  • 25
    409 ₽
  • 50
    372 ₽
  • 100
    341 ₽
