Каталог
Разъемы, Соединители
Клеммные колодки - Розетки, Вилки, Гнезда

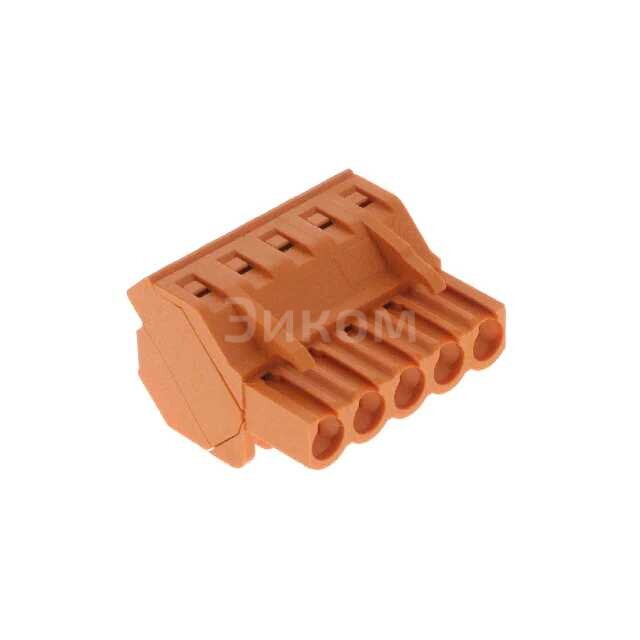

1946280000
  • В избранное
  • В сравнение
1946280000

1946280000

1946280000
;
1946280000

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Weidmüller
  • Артикул:
    1946280000
  • Описание:
    TERM BLOCK PLUG 5POS 5.08MMВсе характеристики

Минимальная цена 1946280000 при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1946280000 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1946280000

Что это: Weidmüller TERM BLOCK PLUG 5POS 5.08MM — это типичный термоблок для электрических соединений, используемый для установки и подключения проводов различного диаметра.

  • Количество положений (Positions): 5
  • Ширина контакта (Pitch): 5.08 мм

Основные плюсы:

  • Прочность: Высокая надежность и долговечность за счет прочной фиксации проводов.
  • Масштабируемость: Возможность использования с проводами различных диаметров.
  • Удобство: Простота установки и снятия проводов.

Основные минусы:

  • Занимаемое пространство: Термоблоки занимают некоторое место на панелях и могут ограничивать доступ к другим компонентам.
  • Цена: В сравнении с другими методами подключения, термоблоки могут быть более дорогими.

Общее назначение: Используется для создания надежных и безопасных электрических соединений в различных устройствах.

В каких устройствах применяется:

  • Электрощитовые и панели управления
  • Автомобильные системы электропитания
  • Производственные и промышленные системы
  • Инженерные системы зданий
Выбрано: Показать

Характеристики 1946280000

  • Package
    Bulk
  • Тип
    Plug, Female Sockets
  • Количество позиций
    5
  • Количество контактов на уровень
    5
  • Число уровней
    1
  • Шаг
    0.200" (5.08mm)
  • Ориентация Кабельного ввода
    225°
  • Тип выводов
    Screw - Clamping Yoke (Tension Sleeve)
  • Вид монтажа
    Free Hanging (In-Line)
  • Ток - IEC
    17.5A
  • Напряжение - IEC
    400 V
  • Ток - UL
    15 A
  • Напряжение - UL
    300 V
  • Проволочный калибр - AWG
    12-30 AWG
  • Wire Gauge or Range - mm²
    0.2-4mm²
  • Цвет
    Orange
  • Рабочая температура
    -50°C ~ 100°C
  • Покрытие контактов
    Tin
  • Особенности
    Retention Latches (Non-Wire Side)
  • Класс воспламеняемости материала
    UL94 V-0
  • Степень защиты от внешних воздействий
    IP20
  • Размер винта
    M2.5
  • Torque - Screw
    0.4-0.5 Nm (3.5-4.4 Lb-In)
  • Wire Strip Length
    7mm
  • Материал контактов
    Copper Alloy
  • Материал корпуса
    Polybutylene Terephthalate (PBT)
  • Insulation Height
    0.617" (15.67mm)

Техническая документация

 1946280000.pdf
pdf. 0 kb
  • по запросу
