Каталог
Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
20021111-00026T4LF
  • В избранное
  • В сравнение

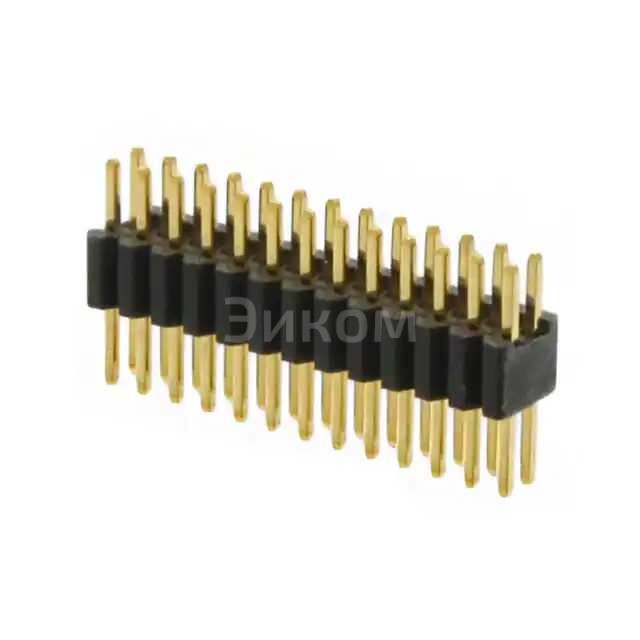

20021111-00026T4LF

20021111-00026T4LF

20021111-00026T4LF
;
20021111-00026T4LF

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Amphenol ICC (FCI)
  • Артикул:
    20021111-00026T4LF
  • Описание:
    CONN HEADER VERT 26POS 1.27MMВсе характеристики

Минимальная цена 20021111-00026T4LF при покупке от 1 шт 349.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 20021111-00026T4LF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 20021111-00026T4LF

20021111-00026T4LF Amphenol ICC (FCI) CONN HEADER VERT 26POS 1.27MM — это тип разъема для электрической связи. Основные параметры:

  • Количество контактов: 26
  • Размеры контактов: 1.27 мм
  • Положение контактов: Вертикальное расположение

Плюсы:

  • Высокая надежность соединения благодаря вертикальному расположению контактов.
  • Малый размер и компактность.
  • Устойчивость к механическим нагрузкам.

Минусы:

  • Требует точной сборки и установки.
  • Могут возникнуть проблемы с чистотой контактов при частых подключениях и отключении.

Общее назначение:

  • Используется для соединения различных электронных компонентов и устройств.
  • Подходит для быстрого и надежного соединения.

Применяется в:

  • Медицинской технике
  • Автомобильной индустрии
  • Авиационной и космической промышленности
  • Электронных устройствах высокой плотности
Выбрано: Показать

Характеристики 20021111-00026T4LF

  • Package
    Tube
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.050" (1.27mm)
  • Количество позиций
    26
  • Количество рядов
    2
  • Row Spacing - Mating
    0.050" (1.27mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.120" (3.05mm)
  • Contact Length - Post
    0.091" (2.30mm)
  • Overall Contact Length
    0.309" (7.86mm)
  • Insulation Height
    0.098" (2.50mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    10.0µin (0.25µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Copper Alloy
  • Insulation Material
    Thermoplastic
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    1A per Contact
  • Номинальное напряжение
    125VAC
  • Толщина покрытия контактов для пайки
    50.0µin (1.27µm)
  • Base Product Number
    20021111

Техническая документация

 20021111-00026T4LF.pdf
pdf. 0 kb
  • 790 шт
    3-6 недель
  • Количество
    Цена
  • 1
    349 ₽
  • 36
    270 ₽
  • 108
    250 ₽
  • 504
    224 ₽
  • 1008
    213 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Amphenol ICC (FCI)
  • Артикул:
    20021111-00026T4LF
  • Описание:
    CONN HEADER VERT 26POS 1.27MMВсе характеристики

Минимальная цена 20021111-00026T4LF при покупке от 1 шт 349.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 20021111-00026T4LF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 20021111-00026T4LF

20021111-00026T4LF Amphenol ICC (FCI) CONN HEADER VERT 26POS 1.27MM — это тип разъема для электрической связи. Основные параметры:

  • Количество контактов: 26
  • Размеры контактов: 1.27 мм
  • Положение контактов: Вертикальное расположение

Плюсы:

  • Высокая надежность соединения благодаря вертикальному расположению контактов.
  • Малый размер и компактность.
  • Устойчивость к механическим нагрузкам.

Минусы:

  • Требует точной сборки и установки.
  • Могут возникнуть проблемы с чистотой контактов при частых подключениях и отключении.

Общее назначение:

  • Используется для соединения различных электронных компонентов и устройств.
  • Подходит для быстрого и надежного соединения.

Применяется в:

  • Медицинской технике
  • Автомобильной индустрии
  • Авиационной и космической промышленности
  • Электронных устройствах высокой плотности
Выбрано: Показать

Характеристики 20021111-00026T4LF

  • Package
    Tube
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.050" (1.27mm)
  • Количество позиций
    26
  • Количество рядов
    2
  • Row Spacing - Mating
    0.050" (1.27mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.120" (3.05mm)
  • Contact Length - Post
    0.091" (2.30mm)
  • Overall Contact Length
    0.309" (7.86mm)
  • Insulation Height
    0.098" (2.50mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    10.0µin (0.25µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Copper Alloy
  • Insulation Material
    Thermoplastic
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    1A per Contact
  • Номинальное напряжение
    125VAC
  • Толщина покрытия контактов для пайки
    50.0µin (1.27µm)
  • Base Product Number
    20021111

Техническая документация

 20021111-00026T4LF.pdf
pdf. 0 kb
