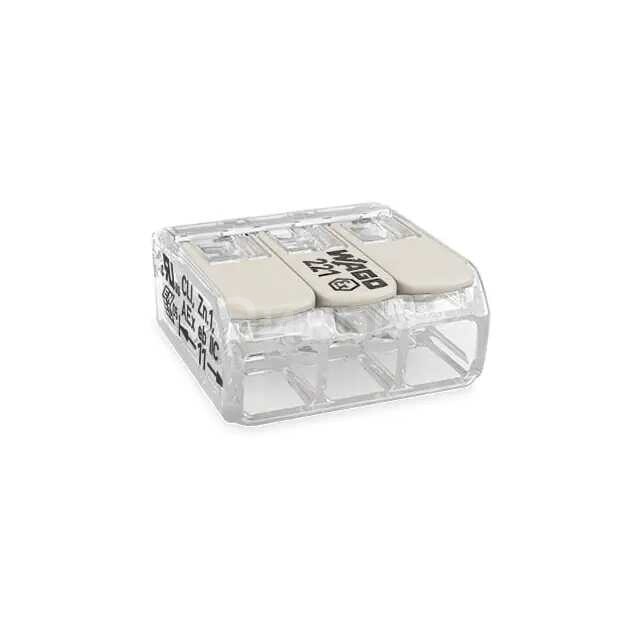

221-483

Основные параметры:

• Модель: 221-483 (серия WAGO 221 с рычагами)
• Производитель: WAGO Corporation
• Тип: Соединитель проводников с рычажным зажимом (SPLICE LEVER)
• Количество позиций (полюсов): 3 (для соединения трех проводников)
• Диапазон сечений проводников: от 0.14 до 4 мм² (24-12 AWG), что соответствует гибким проводникам, и от 0.2 до 4 мм² (24-12 AWG) для одножильных и многожильных проводников.
• Номинальное напряжение: до 450 В
• Номинальный ток: до 32 А
• Тип контактов: Зажим CAGE CLAMP (пружинный зажим)
• Цвет: Прозрачный корпус с оранжевыми рычагами
• Материал корпуса: Поликарбонат (PC)
• Рабочая температура: от -20 до +85 °C
• Размеры (ДхШхВ): Примерно 18.7 x 18.6 x 8.3 мм

Плюсы:

• Быстрота и простота монтажа: Не требуются специальные инструменты, достаточно поднять рычаг, вставить зачищенный проводник и опустить рычаг.
• Надежность соединения: Пружинный зажим обеспечивает виброустойчивое и газонепроницаемое соединение.
• Безопасность: Прозрачный корпус позволяет визуально контролировать правильность зачистки и вставки проводника. Отсутствие необходимости скручивать провода снижает риск короткого замыканий.
• Универсальность: Подходит для соединения одножильных, многожильных и тонкопроволочных (гибких) проводников разных сечений в указанном диапазоне.
• Компактность: Малые габариты позволяют использовать соединители в ограниченном пространстве.
• Многоразовое использование: Соединитель можно открывать и закрывать несколько раз, что удобно при модификации или ремонте электропроводки.
• Тестовое отверстие: Позволяет удобно измерять напряжение или проводить диагностику без отключения проводников.

Минусы:

• Стоимость: Могут быть дороже традиционных методов соединения (например, скрутки с изолентой или использования клеммных колодок под винт).
• Объем: Занимают больше места, чем скрутка, но меньше, чем некоторые другие виды клемм.
• Необходимость зачистки: Проводники должны быть зачищены на определенную длину, что требует аккуратности.
• Не подходят для очень высоких токов: Хотя 32 А достаточно для большинства бытовых и промышленных применений, для очень мощных потребителей могут потребоваться другие решения.

Общее назначение:

Соединители WAGO серии 221 с рычагами предназначены для быстрого, надежного и безопасного электрического соединения проводников в различных электромонтажных работах. Они используются для разветвления, удлинения или подключения проводов без использования пайки или винтовых зажимов, обеспечивая при этом высокую степень надежности и удобства.

В каких устройствах применяется:

• Бытовая электропроводка: Подключение светильников, розеток, выключателей, распределительных коробок.
• Промышленная автоматизация: Соединение проводников в шкафах управления, панелях, датчиках, исполнительных механизмах.
• Осветительные приборы: Внутри светильников, для подключения светодиодных лент и модулей.
• Системы безопасности: Подключение датчиков движения, камер видеонаблюдения, систем контроля доступа.
• Системы ОВКВ (отопление, вентиляция, кондиционирование воздуха): Подключение термостатов, клапанов, приводов.
• Автомобильная электроника (в некоторых случаях, при соответствующих условиях эксплуатации).
• Телекоммуникационное оборудование: Подключение низковольтных цепей.
• Распределительные щиты и боксы.
• Везде, где требуется быстрое, надежное и безопасное соединение проводников.
