Каталог
Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
3-1761712-3
  • В избранное
  • В сравнение

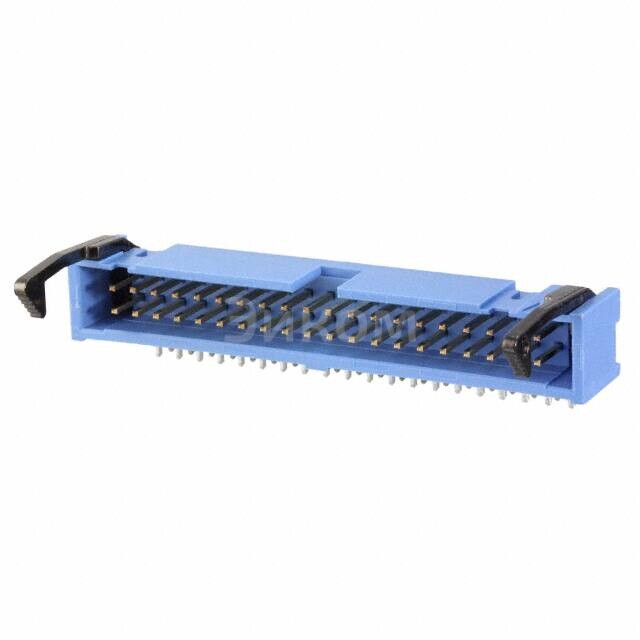

3-1761712-3

3-1761712-3

3-1761712-3
;
3-1761712-3

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity / AMP
  • Артикул:
    3-1761712-3
  • Описание:
    CONN HEADER R/A 40POS 2.54MMВсе характеристики

Минимальная цена 3-1761712-3 при покупке от 1 шт 3271.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 3-1761712-3 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 3-1761712-3

3-1761712-3 TE Connectivity / AMP CONN HEADER R/A 40POS 2.54MM — это тип разъема для соединения проводников. Основные параметры:

  • Количество позиций (позиций контактов): 40
  • Шаг контактов (Pitch): 2,54 мм (100 мкм)
  • Производитель: TE Connectivity / AMP

Плюсы:

  • Высокая надежность соединений благодаря точной промышленной технологии производства.
  • Многопозиционный дизайн позволяет легко подключать и отключать различные компоненты.
  • Устойчивость к износу и механическим нагрузкам.

Минусы:

  • Высокая стоимость по сравнению с простыми разъемами.
  • Требует точной установки и сборки.

Общее назначение:

  • Передача данных и электропитания между компонентами в различных устройствах.
  • Использование в системах управления, медицинской технике, автомобильной индустрии и других областях, требующих высокую надежность и точность.

Применение:

  • Автомобильная электроника.
  • Медицинское оборудование.
  • Системы управления промышленного оборудования.
  • Мобильные устройства и ноутбуки.
Выбрано: Показать

Характеристики 3-1761712-3

  • Package
    Tray
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    40
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Latch Lock/Eject Hooks, Long
  • Contact Length - Mating
    0.237" (6.02mm)
  • Contact Length - Post
    0.162" (4.11mm)
  • Insulation Height
    0.362" (9.20mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold or Gold-Palladium
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polybutylene Terephthalate (PBT)
  • Особенности
    Keying Slot
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Blue
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Base Product Number
    1761712

Техническая документация

 3-1761712-3.pdf
pdf. 0 kb
  • 400 шт
    3-6 недель
  • Количество
    Цена
  • 1
    3 271 ₽
  • 10
    3 123 ₽
  • 25
    3 094 ₽
  • 50
    2 865 ₽
  • 100
    2 838 ₽
