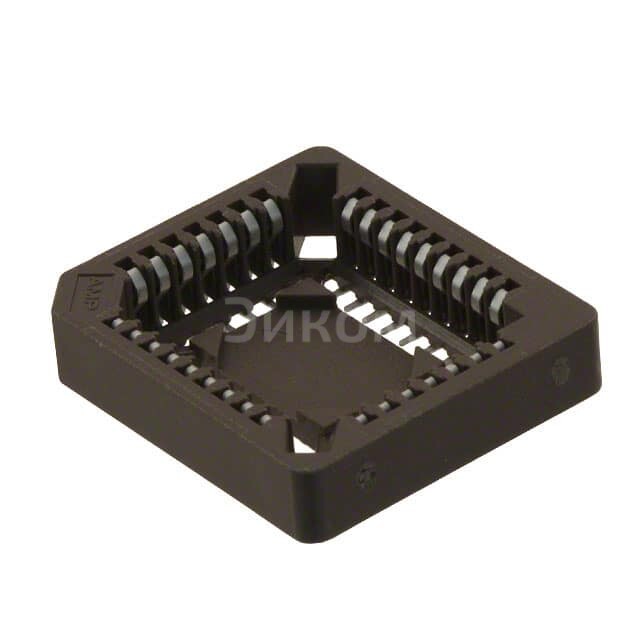

3-822516-7

Основные параметры:

• Тип разъема: Socket PLCC (Plastic Leaded Chip Carrier)
• Количество контактов: 32
• Покрытие контактов: Tin (олово)
• Производитель: Tyco Electronics (ныне TE Connectivity)
• Каталожный номер: 3-822516-7

Плюсы:

• Возможность легкой установки и извлечения микросхемы без пайки, что упрощает тестирование, замену и ремонт.
• Надежное электрическое соединение за счет пружинных контактов.
• Совместимость со стандартными микросхемами в корпусе PLCC-32.
• Долгий срок службы благодаря качественным материалам и конструкции.

Минусы:

• Большие габариты по сравнению с прямым монтажом микросхемы на плату.
• Потенциальное увеличение стоимости устройства из-за дополнительного компонента.
• Возможность окисления контактов со временем, особенно в агрессивных средах (хотя оловянное покрытие снижает этот риск).

Общее назначение:

Разъем предназначен для установки микросхем в корпусе PLCC-32 на печатную плату без использования пайки. Это позволяет легко менять микросхемы, что особенно полезно в процессе разработки, тестирования, отладки, а также при необходимости быстрой замены вышедших из строя компонентов или обновлении прошивки.

Применение:

• Материнские платы компьютеров (для BIOS-чипов, например).
• Промышленные контроллеры и системы автоматизации.
• Тестовое и измерительное оборудование.
• Различные электронные устройства, где требуется возможность замены микросхем, таких как EEPROM, Flash-память, микроконтроллеры и другие компоненты в корпусе PLCC-32.
• Отладочные платы и макеты.
